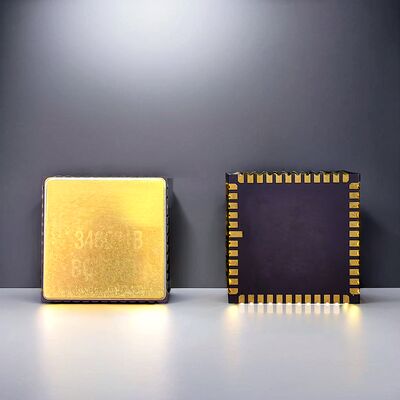

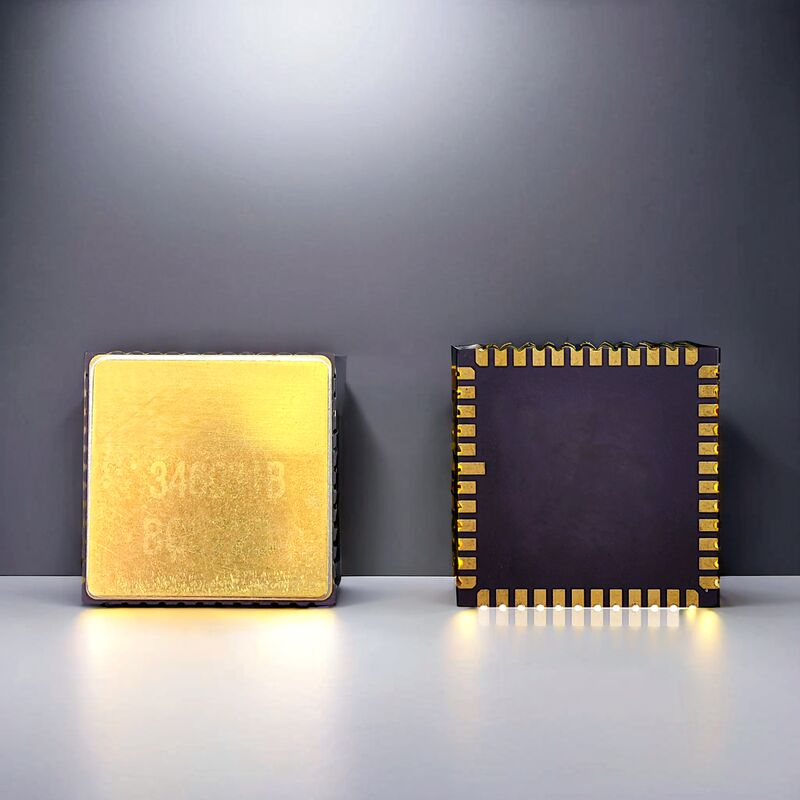

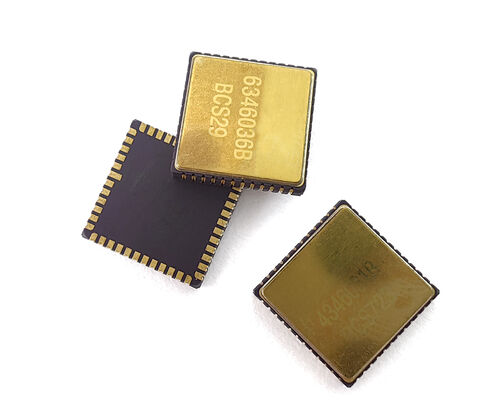

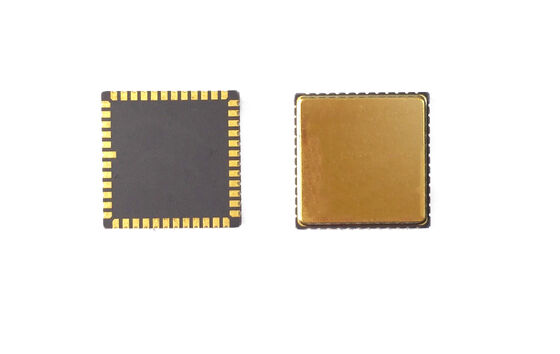

MEMS Gyro Chip Factory Direct OEM Beschikbaar Snelle levering

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

Bandbreedte:

200 Hz

Hoekige willekeurige wandeling:

<0,05°/√u

Nauwkeurigheid van de uitvoer:

24 bits

Werktemperatuur:

-40ºC aan +85ºC

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

MEMS Gyro Chip - Fabrieksdirect OEM beschikbaar met snelle levering

Productoverzicht

Met geavanceerde MEMS-technologie levert deze gyroscoopchip nauwkeurige en betrouwbare hoekfrequentiegegevens voor navigatie en besturing.De lage drift en de hoge stabiliteit maken het geschikt voor veeleisende toepassingen zoals de luchtvaart, robotica en autonome systemen.

PCB-ontwerprichtlijnen

Ontkoppelcapacitoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de gelijkwaardige weerstand van sporen
Sluit andere uiteinden van ontkoppelingscapacitoren voor VREF, VBUF en VREG aan op de dichtstbijzijnde AVSS_LN en verbind vervolgens via magnetische kralen met de signaalgrond
Plaats ontkoppelingscapacitoren voor VCC en VIO dicht bij overeenkomstige pinnen
VCC vereist brede PCB-spuren om spanningsstabiliteit te garanderen (ongeveer 35 mA stroom tijdens normale werking)
Vermijd routing onder het pakket voor een soepele assemblage
Localiseren van onderdelen om gebieden met een concentratie van spanningen te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met extern mechanisch contact, extrusie en trekken
Vermijd plaatsen waar plaatsschroeven tijdens de installatie gevoelig zijn voor vervorming

Technische specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	Deg/s	400	400	400	400	400	100
Bandbreedte @ 3DB (aanpasbaar)	Hz	90	180	200	200	300	50
Uitgangsnauwkeurigheid (digitale SPI)	stukjes	24	24	24	24	24	24
Uitgangspercentage (ODR) (op maat)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (op maat)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Biasstabiliteit	Deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Biasstabiliteit (1σ 10s)	Deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Biasfout ten opzichte van temperatuur (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Schaalfactor bij 25°C	Lsb/graden/s	20000	20000	16000	16000	20000	80000
Herhaalbaarheid door schaalfactor (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Schaalfactor vs temperatuur (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Niet-lineariteit van de schaalfactor (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Hoekige willekeurige wandeling (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Ruis (piek tot piek)	Deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Waardegevoeligheid	°/uur/g	< 1	< 1	< 1	(3)	< 1	< 1
