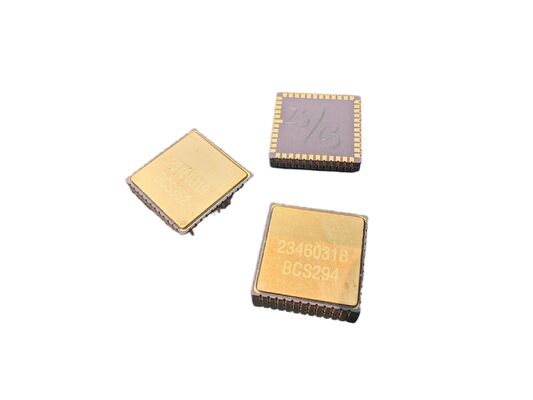

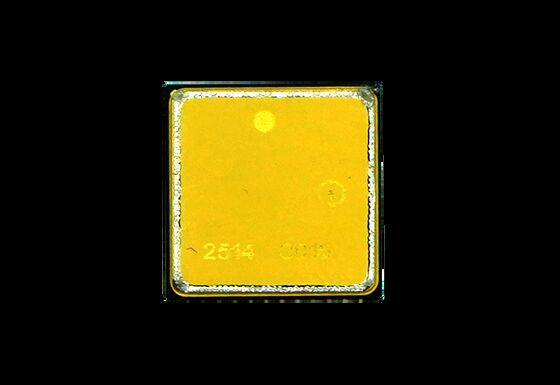

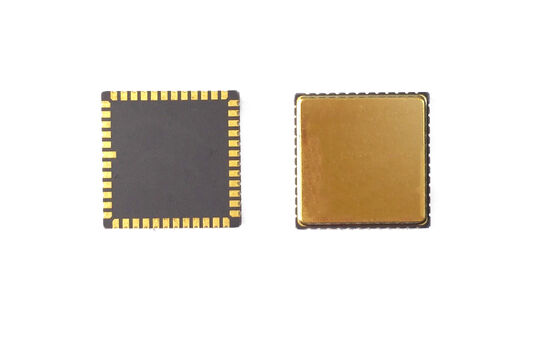

MEMS Gyroscoop Chipfabriek Lage Drift voor UAV Stabilisatiesysteem

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

MEMS Gyroscope Chip Factory Low Drift voor UAV-stabilisatiesysteem

Productoverzicht

Met een hoge gevoeligheid en een lage drift zorgt deze MEMS gyroscoopchip voor nauwkeurige bewegingsdetectie in veeleisende omgevingen.en autonome navigatiesystemenDe compacte structuur en het lage energieverbruik maken het ideaal voor moderne ingebedde oplossingen.

PCB-ontwerprichtlijnen

Ontkoppelcapacitoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de gelijkwaardige weerstand van sporen
Sluit andere uiteinden van ontkoppelingscapacitoren voor VREF, VBUF en VREG aan op de dichtstbijzijnde AVSS_LN en verbind vervolgens via magnetische kralen met de signaalgrond
Plaats ontkoppelingscapacitoren voor VCC en VIO dicht bij overeenkomstige pinnen
Zorg voor brede PCB-spuren voor VCC (ongeveer 35 mA stroom tijdens normale werking)
Vermijd routing onder het pakket voor een soepele montage
Het vinden van componenten om gebieden van stressconcentratie te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met mechanisch externe contact
Vermijd plaatsing in gebieden die tijdens de installatie gevoelig zijn voor extrusie, trekken of vervorming

Technische specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	Deg/s	400	400	400	400	400	100
Bandbreedte @ 3DB (aanpasbaar)	Hz	90	180	200	200	300	50
Uitgangsnauwkeurigheid (digitale SPI)	stukjes	24	24	24	24	24	24
Uitgangspercentage (ODR) (op maat)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (op maat)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Biasstabiliteit	Deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Biasstabiliteit (1σ 10s)	Deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Biasfout ten opzichte van temperatuur (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Schaalfactor bij 25°C	Lsb/graden/s	20000	20000	16000	16000	20000	80000
Herhaalbaarheid door schaalfactor (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Schaalfactor vs temperatuur (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Niet-lineariteit van de schaalfactor (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Hoekige willekeurige wandeling (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Ruis (piek tot piek)	Deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Waardegevoeligheid	°/uur/g	< 1	< 1	< 1	(3)	< 1	< 1
