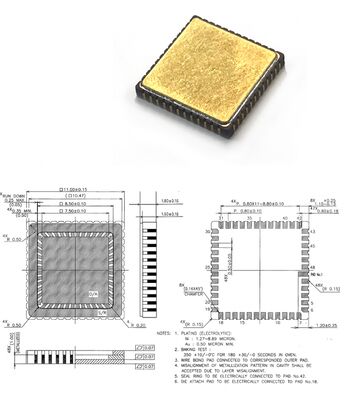

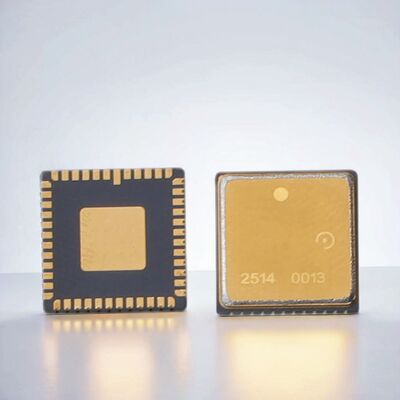

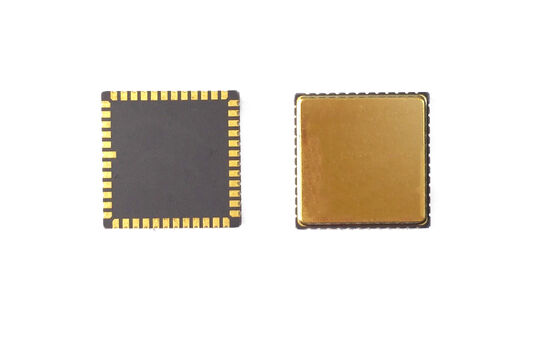

MGZ318HC-A1 MEMS Hoek Snelheidssensor Chip voor UAV Vliegcontrolesysteem

Name: MGZ318HC-A1 MEMS Hoek Snelheidssensor Chip voor UAV Vliegcontrolesysteem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

MGZ318HC-A1 MEMS hoekfrequentiesensorchip voor UAV-vluchtcontrolesysteem

Productoverzicht

Onze MEMS gyroscoop chip is geoptimaliseerd voor high-performance IMU en INS toepassingen.het verstrekt nauwkeurige en stabiele gegevens voor navigatie- en besturingssystemenDe compacte grootte en de flexibele interfaces maken het gemakkelijk te integreren in verschillende platforms.

PCB-ontwerprichtlijnen

Ontkoppelcapacitoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de gelijkwaardige weerstand van sporen
Sluit andere uiteinden van ontkoppelingscapacitoren voor VREF, VBUF en VREG aan op de dichtstbijzijnde AVSS_LN en verbind vervolgens via magnetische kralen met de signaalgrond
Plaats ontkoppelingscapacitoren voor VCC en VIO dicht bij overeenkomstige pinnen
De normale werking van VCC vereist ongeveer 35 mA stroom - gebruik brede PCB-spuren voor spanningsstabiliteit
Vermijd routing onder het pakket voor een soepele assemblage
Localiseren van onderdelen om gebieden met een concentratie van spanningen te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met extern mechanisch contact, extrusie en trekken
Vermijd plaatsen waar plaatsschroeven tijdens de installatie gevoelig zijn voor vervorming

Technische specificaties

Prestaties	Eenheid	MGZ318HC-A1
Bereik	Deg/s	400
Bandbreedte @ 3DB (aanpasbaar)	Hz	200
Uitgangsnauwkeurigheid (digitale SPI)	stukjes	24
Uitgangspercentage (ODR) (op maat)	Hz	12K
Vertraging (op maat)	ms	< 1.5
Biasstabiliteit	Deg/hr ((1σ)	< 0.1
Biasstabiliteit (1σ 10s)	Deg/hr ((1σ)	< 1
Biasfout ten opzichte van temperatuur (1σ)	Deg/hr ((1σ)	< 10
Schaalfactor bij 25°C	Lsb/graden/s	16000
Herhaalbaarheid door schaalfactor (1σ)	ppm ((1σ)	< 20 ppm
Schaalfactor vs temperatuur (1σ)	ppm ((1σ)	< 150 ppm
Niet-lineariteit van de schaalfactor (1σ)	ppm	< 150 ppm
Hoekige willekeurige wandeling (ARW)	°/√h	< 0.05
Ruis (piek tot piek)	Deg/s	< 0.35
Gevoeligheid van de G-waarde	°/uur/g	< 1
Inrichtingstijd (geldige gegevens)	s	750 m
Sensorresonantiefrequentie	hz	10.5k-13.5k.

Milieuspecificaties

Schok (aansteken):500 g, 1 min

Schokweerstand (afschakelen):10000 g, 10 min

Vibratie (aangezet):18 g rms (20 Hz tot 2 kHz)

Werktemperatuur:-40°C tot +85°C

Opbergtemperatuur:-55°C tot +125°C

Voerspanning:5 ± 0,25 V

Huidig verbruik:45 mA

Installatie-instructies
