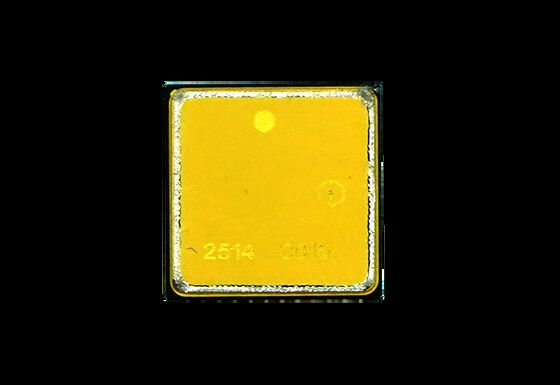

MEMS Gyroscoop Chip Fabrikant Lage Ruis Hoge Nauwkeurigheid voor Industriële Automatisering

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

MEMS Gyroscoop Chip Fabrikant Lage Ruis Hoge Nauwkeurigheid voor Industriële Automatisering

Productoverzicht

Ontworpen voor geavanceerde navigatie- en controlesystemen, biedt deze MEMS gyroscoop chip nauwkeurige hoeksnelheidsmeting met lage drift en hoge betrouwbaarheid. Het wordt veel gebruikt in UAV's, robotica en automatiseringssystemen waar stabiliteit en nauwkeurigheid cruciaal zijn. Flexibele integratie en OEM-services zijn beschikbaar.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Verbind de andere uiteinden van ontkoppelcondensatoren voor VREF, VBUF en VREG met de dichtstbijzijnde AVSS_LN en vervolgens met de signaalaarde via een magnetische kraal
Plaats ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen
Zorg voor brede PCB-sporen voor VCC (ongeveer 35 mA stroom tijdens normale werking)
Vermijd routering onder de behuizing voor een soepele assemblage
Lokaliseer componenten om spanningsconcentratiegebieden te vermijden
Vermijd gebieden met grote warmteafvoerelementen, extern mechanisch contact, extrusie, trekken en vervormingszones van positioneringsschroeven

Technische Specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Uitgangsnauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Uitgangssnelheid (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Biasfout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angulaire willekeurige ruis (ARW)	°/√u	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (piek tot piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-waarde gevoeligheid	graden/uur/g	<1	<1	<1	<3	<1	<1
