Betrouwbare MEMS Gyroscope Chip Factory Price voor UAV Navigation Systems

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

bandbreedte:

200 Hz

Nauwkeurigheid van de uitvoer:

24 bits

Hoekige willekeurige wandeling:

<0,05°/√u

Werktemperatuur:

-40ºC aan +85ºC

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

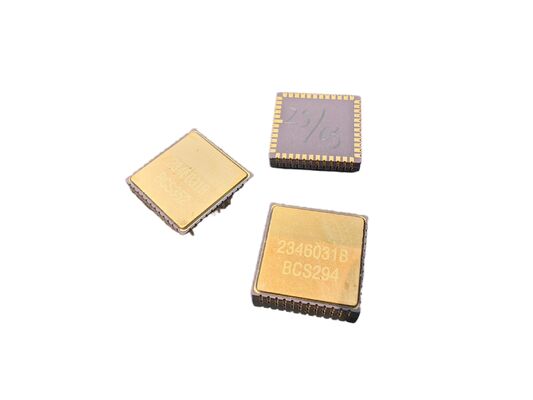

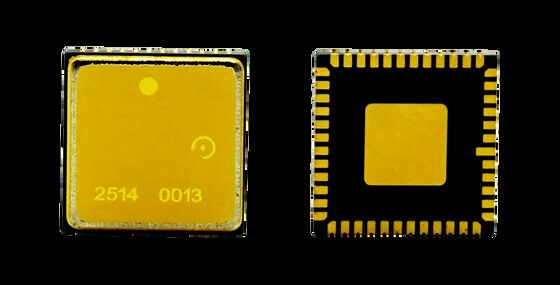

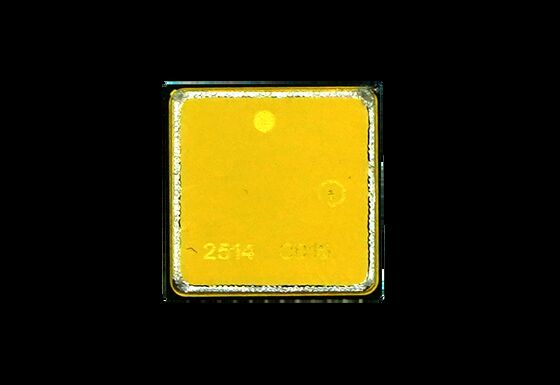

Betrouwbare MEMS Gyroscoop Chip Fabrieksprijs voor UAV Navigatiesystemen

Productomschrijving

Ontworpen voor precisie en betrouwbaarheid, biedt onze MEMS gyroscoop chip consistente hoeksnelheidsmeting met minimale drift en hoge stabiliteit. Hij presteert betrouwbaar onder trillingen en temperatuurvariaties, waardoor hij geschikt is voor UAV's, robotica en autonome systemen. Eenvoudige integratie en OEM-ondersteuning maken het een voorkeurskeuze voor systeemontwikkelaars.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Sluit de andere uiteinden van ontkoppelcondensatoren voor VREF, VBUF en VREG aan op de dichtstbijzijnde AVSS_LN en vervolgens op de signaalaarde via een magnetische kraal
Plaats ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen
Normale VCC-werking vereist ongeveer 35 mA stroom - gebruik brede PCB-sporen voor spanningsstabiliteit
Vermijd routering onder de behuizing voor een soepele montage
Lokaliseer componenten om gebieden met spanningsconcentratie te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met extern mechanisch contact
Voorkom plaatsing in gebieden die gevoelig zijn voor kromtrekken tijdens installatie

Technische Parameters

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Output nauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Output rate (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias fout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angulaire willekeurige loop (ARW)	°/√u	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (Piek tot Piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Waarde gevoeligheid	graden/uur/g	<1	<1	<1	<3	<1	<1
