Hoge-prestatie enkele-as MEMS gyroscoopchip voor geïntegreerd navigatiesysteem

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

Bandbreedte:

200 Hz

Hoekige willekeurige wandeling:

<0,05°/√u

Werktemperatuur:

-40ºC aan +85ºC

Voedingsspanning:

5 ± 0,25 V

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

Single Axis MEMS Gyroscope Chip

MEMS Gyroscope voor navigatiesysteem

Integrated Navigation Gyroscope Chip

Productbeschrijving

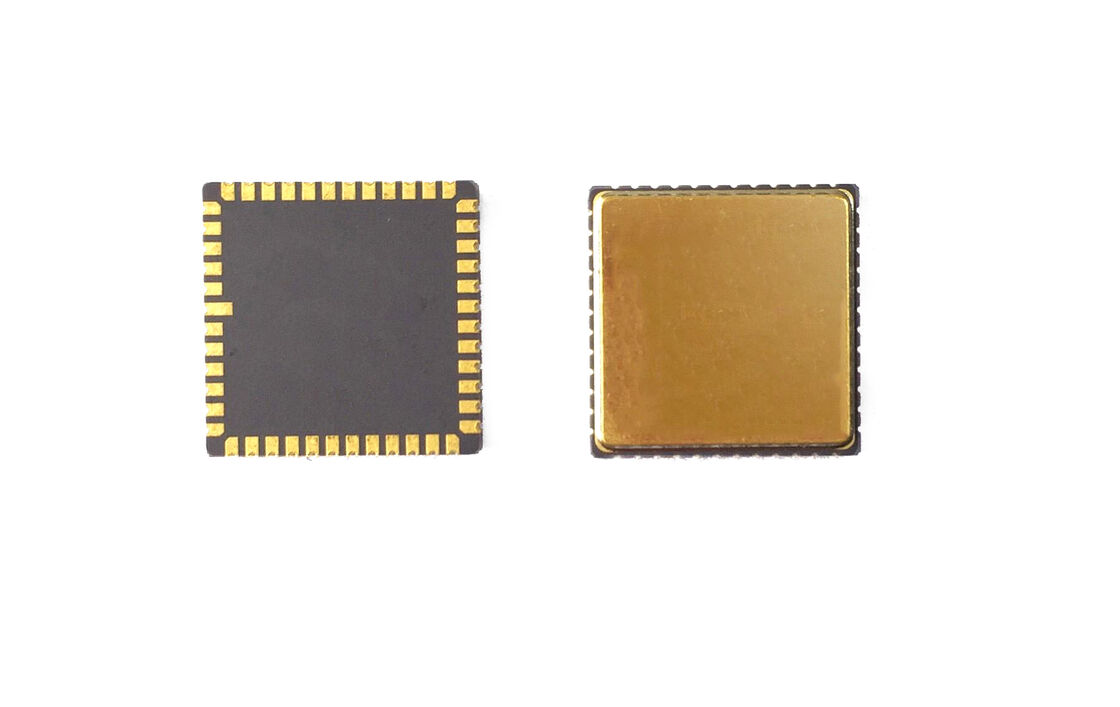

Hoogwaardige MEMS Gyroscoop Chip met Eén As voor Geïntegreerd Navigatiesysteem

Deze hoogwaardige MEMS gyroscoop chip levert nauwkeurige en stabiele hoeksnelheidsmetingen voor navigatie- en controlesystemen. Met lage ruis, lage drift en uitstekende omgevingsaanpasbaarheid is hij ideaal voor UAV-vluchtcontrole, inertiële navigatie en industriële automatisering. Ontworpen voor naadloze integratie, ondersteunt hij flexibele interfaces en aanpassingsopties.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Verbind andere uiteinden van ontkoppelcondensatoren voor VREF, VBUF en VREG met de dichtstbijzijnde AVSS_LN en vervolgens met de signaalaarde via een magnetische kraal
Plaats ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen
VCC normale bedrijfsstroom: ongeveer 35 mA - vereist brede PCB-sporen voor spanningsstabiliteit
Vermijd het routeren onder het pakket voor een soepele assemblage
Lokaliseer componenten om gebieden met spanningsconcentratie te vermijden
Vermijd gebieden met grote warmteafvoerende elementen, extern mechanisch contact, extrusie, trekken en vervorming van positioneringsschroeven tijdens installatie

Technische Parameters

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Output nauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Output rate (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias fout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angulaire willekeurige drift (ARW)	°/√u	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (Piek tot Piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-waarde gevoeligheid	graden/uur/g	<1	<1	<1	<3	<1	<1
