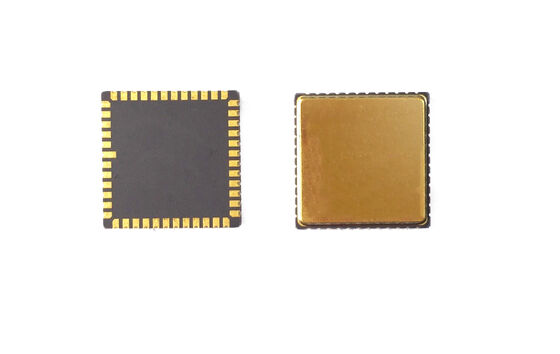

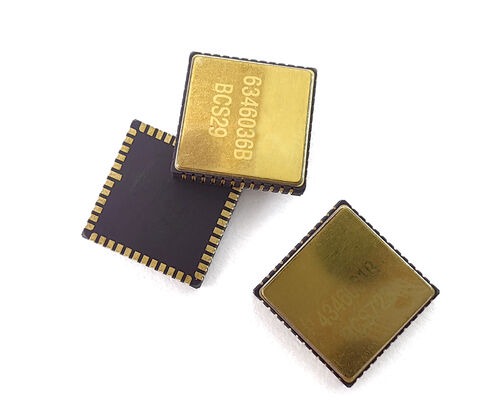

Hoog nauwkeurige MEMS-gyroscoopchip 1-assige hoeksnelheidssensor voor industriële besturing

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

Bandbreedte:

200 Hz

Hoekige willekeurige wandeling:

<0,05°/√u

Nauwkeurigheid van de uitvoer:

24 bits

Werktemperatuur:

-40ºC aan +85ºC

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

Hoge Nauwkeurigheid MEMS Gyroscoop Chip 1-assige Hoek Snelheid Sensor voor Industriële Controle

Productoverzicht

Onze MEMS gyroscoop chip is een zeer nauwkeurige hoeksnelheid sensor ontworpen voor veeleisende bewegingsdetectie en navigatie toepassingen. Met lage bias drift, hoge stabiliteit en sterke weerstand tegen schokken en trillingen, zorgt het voor betrouwbare prestaties in complexe omgevingen. Het compacte ontwerp en de digitale interfaces maken eenvoudige integratie in IMU, UAV en robotica systemen mogelijk. OEM-aanpassing is beschikbaar om aan uw specifieke eisen te voldoen.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Andere uiteinden van ontkoppelcondensatoren voor VREF, VBUF en VREG worden verbonden met de dichtstbijzijnde AVSS_LN en vervolgens met de signaalaarde via een magnetische kraal
Ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen geplaatst
VCC normale bedrijfsstroom: ongeveer 35 mA - vereist brede PCB-sporen voor spanningsstabiliteit
Vermijd het routeren onder de behuizing voor een soepele montage
Plaats componenten om spanningsconcentratiegebieden te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met externe mechanische contacten, extrusie, trekken of kromtrekken tijdens installatie

Technische Specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Output nauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Output rate (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias fout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angulaire willekeurige drift (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (Piek tot Piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Waarde gevoeligheid	graden/uur/g	<1	<1	<1	<3	<1	<1
