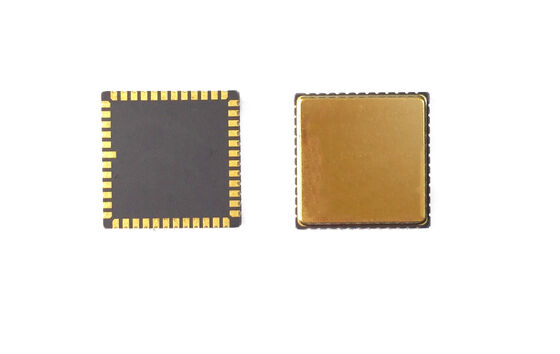

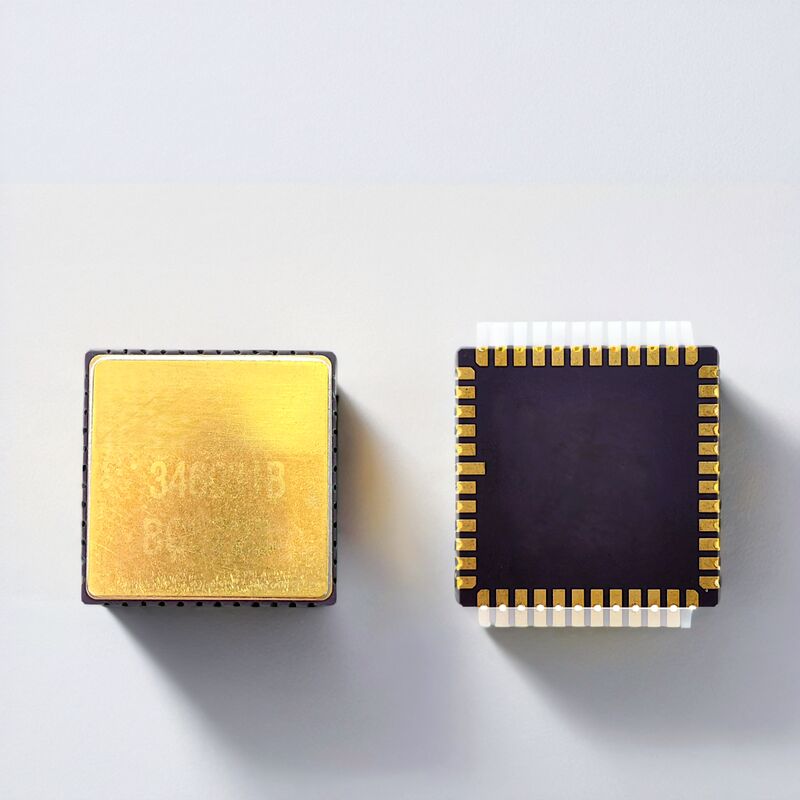

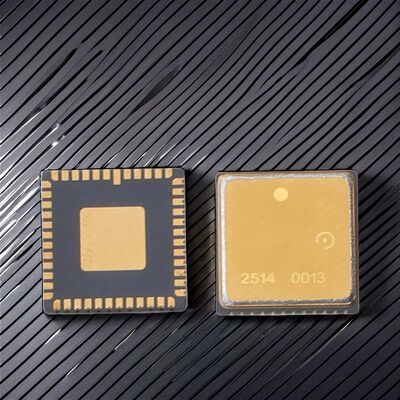

MEMS Gyroscoopchip Hoogprecisie Hoekfrequentie Sensor

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400

Biasstabiliteit:

<0,1°/u

Biasstabiliteit (10s):

<1°/uur

Biasstabiliteit (1s):

<3°/u

Biasfout over temperatuur:

<10°/u

Bias herhaalbaarheid:

<0,5°/uur

Bandbreedte @3DB aangepast):

200 Hz

Hoekige willekeurige wandeling (ARW):

<0,05°/√u

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

Productomschrijving

Deze hoogwaardige MEMS gyroscoopchip levert nauwkeurige en stabiele hoeksnelheidsmetingen voor navigatie- en controlesystemen. Met lage ruis, lage drift en uitstekende omgevingsaanpassing is hij ideaal voor UAV-vluchtbesturing, inertiële navigatie en industriële automatisering. Ontwerp

PCB-ontwerp:

De ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst en de equivalente weerstand van de sporen moet worden geminimaliseerd. De andere uiteinden van de ontkoppelcondensatoren voor VREF, VBUF en VREG worden verbonden met de dichtstbijzijnde AVSS _ LN en vervolgens met het signaal ground via een magnetische kraal. De ontkoppelcondensatoren voor VCC en VIO worden ook dicht bij de corresponderende pinnen geplaatst. Wanneer VCC in normale werking is, zal de totale stroom ongeveer 35 mA bedragen, wat een brede PCB-trace vereist om spanningsstabiliteit te garanderen. Voor een soepele montage van het apparaat, probeer te voorkomen dat u onder de behuizing doorloopt. Plaats componenten zo dat gebieden met spanningsconcentratie worden vermeden. Het is noodzakelijk om grote warmteafvoerende elementen en gebieden met externe mechanische contacten, extrusie en trekken te vermijden, evenals gebieden waar positioneringsschroeven gevoelig zijn voor kromtrekken tijdens de algehele installatie.

Technische Parameter

prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Uitgangsnauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Uitgangssnelheid (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Biasfout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	graden/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (piek tot piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-waarde gevoeligheid	graden/uur/g	<1	<1	<1	<3	<1	<1
Opstarttijd (geldige gegevens)	s	750m
Sensor resonantiefrequentie	hz	10.5k-13.5K
Omgevingsgeschiktheid
Schok (ingeschakeld)	500g, 1ms
Schokbestendigheid (uitgeschakeld)	10000g, 10ms
trilling (ingeschakeld)	18g rms (20Hz tot 2kHz)
Werktemperatuur	-40ºC----+85ºC
Opslagtemperatuur	-55ºC----+125ºC
Voedingsspanning	5±0.25V
Stroomverbruik	45ma
