Nieuwe Generatie MEMS Gyroscoop Chips voor Veeleisende Toepassingen

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

bandbreedte:

200 Hz

Hoekige willekeurige wandeling:

<0,05°/√u

Nauwkeurigheid van de uitvoer:

24 bits

Voedingsspanning:

5 ± 0,25 V

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

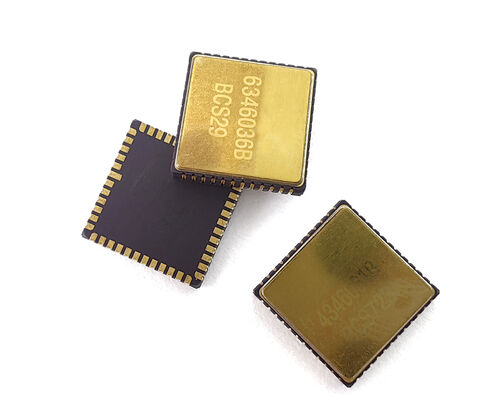

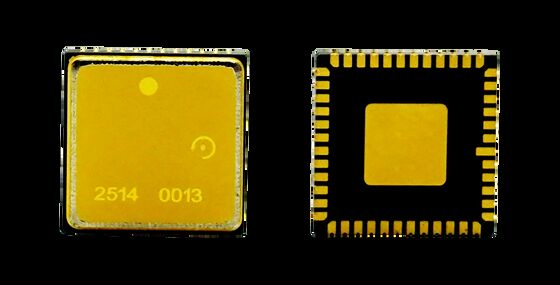

MEMS Gyroscoop Chips van de Nieuwe Generatie voor Veeleisende Toepassingen

Productoverzicht

Onze MEMS gyroscoopchip is een hoogwaardige hoeksnelheidssensor ontworpen voor precisiebewegingsdetectie en navigatietoepassingen. Het beschikt over een lage biasdrift, hoge stabiliteit en uitstekende weerstand tegen schokken en trillingen, wat betrouwbare prestaties garandeert in veeleisende omgevingen.

Met een compact formaat, laag stroomverbruik en flexibele digitale interfaces kan het eenvoudig worden geïntegreerd in IMU-, UAV-, robotica- en inertiële navigatiesystemen. OEM-maatwerk wordt ondersteund om te voldoen aan specifieke projectvereisten, waardoor het een ideale oplossing is voor zowel industriële als commerciële toepassingen.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Sluit de andere uiteinden van de ontkoppelcondensatoren voor VREF, VBUF en VREG aan op de dichtstbijzijnde AVSS_LN en vervolgens op de signaalaarde via een magnetische kraal
Plaats ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen
VCC normale bedrijfsstroom: ongeveer 35 mA - vereist brede PCB-sporen voor spanningsstabiliteit
Vermijd routering onder de behuizing voor een soepele montage
Plaats componenten om gebieden met spanningsconcentratie te vermijden
Vermijd gebieden met grote warmteafvoerende elementen, externe mechanische contacten, extrusie, trekken en vervorming van positioneringsschroeven tijdens installatie

Technische Specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Output nauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Output rate (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Biasfout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angulaire willekeurige ruis (ARW)	°/√u	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (Piek tot Piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Waarde gevoeligheid	°/uur/g	<1	<1	<1	<3	<1	<1

Aanvullende Technische Parameters

Opstarttijd (geldige gegevens): 750ms
Sensor resonantiefrequentie: 10.5k-13.5kHz

Milieu geschiktheid

Schok (ingeschakeld): 500g, 1ms
Schokbestendigheid (uitgeschakeld): 10000g, 10ms
Trilling (ingeschakeld): 18g rms (20Hz tot 2kHz)
Werktemperatuur: -40°C tot +85°C
Opslagtemperatuur: -55°C tot +125°C
Voedingsspanning: 5±0.25V
Stroomverbruik: 45mA
