High Precision MEMS Gyroscope Chip MGZ318HC-A1 voor UAV Navigation met Low Bias Drift

Name: High Precision MEMS Gyroscope Chip MGZ318HC-A1 voor UAV Navigation met Low Bias Drift
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400

Biasstabiliteit:

<0,1°/u

Biasstabiliteit (10s):

<1°/uur

Biasstabiliteit (1s):

<3°/u

Biasfout over temperatuur:

<10°/u

Bias herhaalbaarheid:

<0,5°/uur

Bandbreedte @3DB aangepast):

200 Hz

Hoekige willekeurige wandeling (ARW):

<0,05°/√u

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

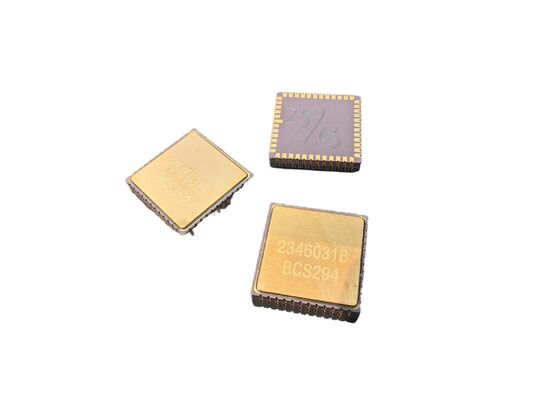

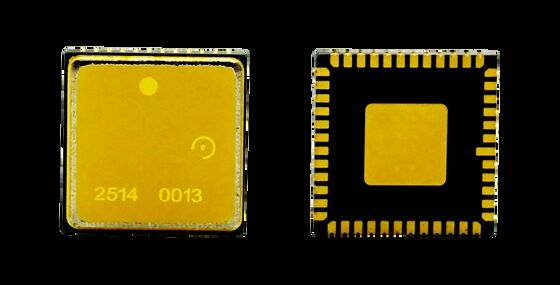

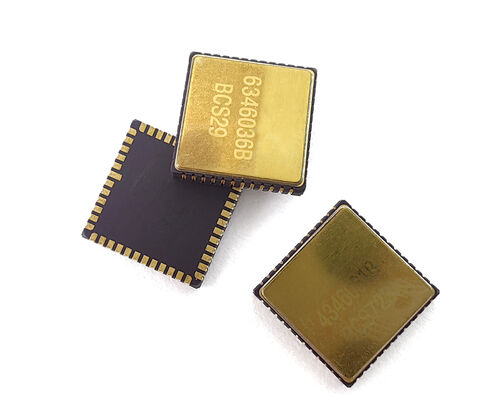

High Precision MEMS Gyroscope Chip MGZ318HC-A1 voor UAV Navigation met Low Bias Drift

Productoverzicht

De MGZ318HC-A1 is een hoge-precisie MEMS gyroscoop chip speciaal ontworpen voor UAV navigatie toepassingen, met uitzonderlijke bias stabiliteit en lage drift kenmerken.

PCB-ontwerprichtlijnen

Plaats ontkoppelingscapacitoren voor pinnen VCP, VREF, VBUF en VREG zo dicht mogelijk bij de pinnen
Minimaliseer de gelijkwaardige weerstand van sporen
Verbind andere uiteinden van ontkoppeling condensatoren voor VREF, VBUF, en VREG aan de dichtstbijzijnde AVSS_LN en vervolgens naar het signaal grond via magnetische kralen
Positieontkoppelingscondensatoren voor VCC en VIO dicht bij overeenkomstige pinnen
Zorg voor brede PCB-spuren voor VCC (ongeveer 35 mA stroom tijdens normale werking)
Vermijd routing onder het pakket voor een soepele montage
Locatie van onderdelen ver van de spanningsconcentratiegebieden
Vermijd gebieden met grote warmteafvoerende elementen, externe mechanische contact, extrusie, trekken en positionering schroef vervorming zones

Technische specificaties

Prestaties	Eenheid	MGZ318HC-A1
Bereik	Deg/s	400
Bandbreedte @ 3DB (aanpasbaar)	Hz	200
Uitgangsnauwkeurigheid (digitale SPI)	stukjes	24
Uitgangspercentage (ODR) (op maat)	Hz	12K
Vertraging (op maat)	ms	< 1.5
Biasstabiliteit	Deg/uur (1σ)	< 0.1
Biasstabiliteit (1σ 10s)	Deg/uur (1σ)	< 1
Biasfout ten opzichte van temperatuur (1σ)	Deg/uur (1σ)	< 10
Schaalfactor bij 25°C	Lsb/graden/s	16000
Herhaalbaarheid door schaalfactor (1σ)	ppm (1σ)	< 20 ppm
Schaalfactor vs temperatuur (1σ)	ppm (1σ)	< 150 ppm
Niet-lineariteit van de schaalfactor (1σ)	ppm	< 150 ppm
Hoekige willekeurige wandeling (ARW)	°/√h	< 0.05
Ruis (piek tot piek)	Deg/s	< 0.35
G Waardegevoeligheid	°/uur/g	< 1
Inrichtingstijd (geldige gegevens)	s	750 m
Sensorresonantiefrequentie	hz	10.5k-13.5k.

Milieuspecificaties

Impact (aansteken): 500 g, 1 ms
Strijdweerstand (afsluiting): 10000 g, 10 ms
Vibratie (aangezet): 18 g rms (20 Hz tot 2 kHz)
Werktemperatuur: -40°C tot +85°C
Bergingstemperatuur: -55°C tot +125°C
Voerspanning: 5 ± 0,25 V
Stroomverbruik: 45 mA
