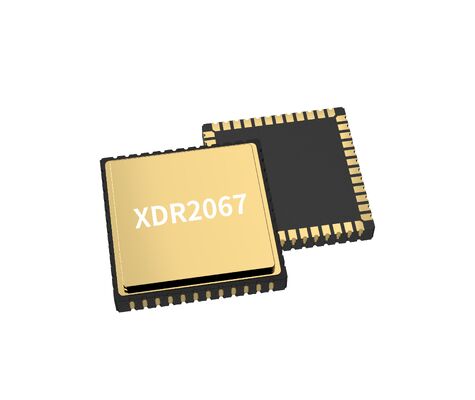

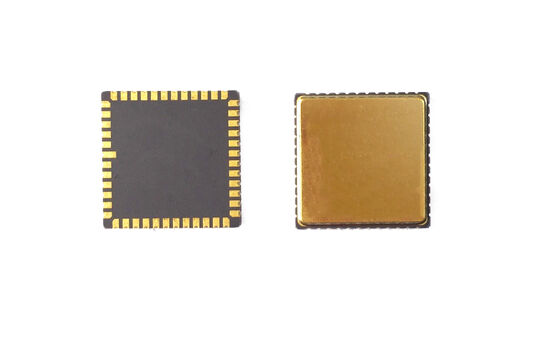

Hoge betrouwbaarheid MEMS-gyrochip voor robotica en autonoom systeem

Onze MEMS gyroscoop chip levert hoge precisie hoekfrequentie sensing voor geavanceerde inertiële navigatie en beweging controle toepassingen.Ontworpen met lucht- en ruimtevaart betrouwbaarheid en industriële duurzaamheid, biedt het ultra-laag geluid, lage bias instabiliteit en uitstekende temperatuurstabiliteit voor platforms die langdurige nauwkeurigheid en robuuste prestaties vereisen.

Ontworpen voor UAV's, autonome robots en industriële apparatuur, biedt deze MEMS gyro chip een snelle dynamische respons, compacte vormfactor,Het is een zeer efficiënt apparaat en heeft een laag stroomverbruik, waardoor het ideaal is voor ingebedde navigatiesystemen en precisiebewegingsplatforms..

• Ontkoppelcapacitoren voor pinnen VCP, VREF, VBUF en VREG dienen zo dicht mogelijk bij de pinnen te worden geplaatst met minimale sporenweerstand
• Andere uiteinden van de ontkoppelingscapacitoren voor VREF, VBUF en VREG moeten worden aangesloten op het dichtstbijzijnde AVSS_LN en vervolgens op de signaalgrond via een magnetische kraal
• Ontkoppelcapacitoren voor VCC en VIO moeten dicht bij overeenkomstige pinnen worden geplaatst.
• VCC-operatie vereist ongeveer 35mA stroom - gebruik brede PCB-spuren voor spanningsstabiliteit
• Vermijd routing onder het pakket voor een soepele montage
• Plaats componenten ver van spanningsconcentratiegebieden, warmtebronnen en mechanische contactpunten

• Impact (aansteken): 500 g, 1 ms
• Strijdweerstand (afsluiting): 10000 g, 10 ms
• Vibratie (aangezet): 18 g rms (20 Hz tot 2 kHz)
• Werktemperatuur: -40°C tot +85°C
• Bergingstemperatuur: -55°C tot +125°C
• Voerspanning: 5 ± 0,25 V
• Stroomverbruik: 45 ma

Om een optimale ontwerpprestatie te bereiken, moet u rekening houden met de volgende installatie aanbevelingen:

• Beoordeling van de plaatsing van sensoren met behulp van thermische analyse, simulatie van mechanische spanningen (buigmeting/FEA) en robuustheidstests bij inslag
• Houd een passende afstand van:
  • PCB-dikte aanbevelingen: 1,6-2,0 mm om de inherente spanning te minimaliseren
  • Knoppen/mechanische spanningspunten
  • Warmtebronnen (controllers, grafische chips) die de PCB-temperatuur kunnen verhogen
• Vermijd plaatsing op plaatsen die gevoelig zijn voor mechanische spanning, vervorming of thermische uitbreiding
