Vezeloptische Azimuth True-Noordzoeker voor Geotechnisch Onderzoek

Merknaam:	FIREPOWER
Modelnummer:	NF102
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Noord-zoekende nauwkeurigheid (1σ):

0,7 °

Productafmetingen:

60x60x60mm

Stroomverbruik:

≤1w

Bereik van kantelhoeken:

±15

Verpakking Details:

Spons + doos

Levering vermogen:

500/maand

Markeren:

vezeloptische true-noordzoeker

geotechnische onderzoek azimuthsensor

gyrosensor met true-noorddetectie

Productbeschrijving

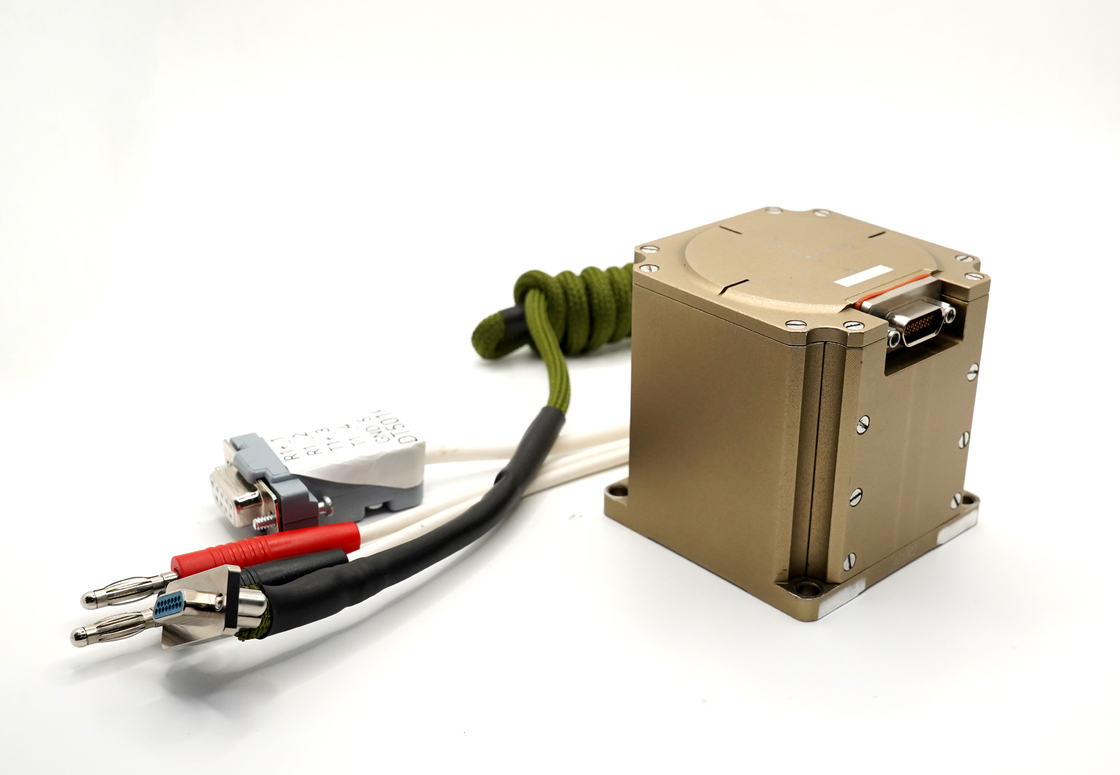

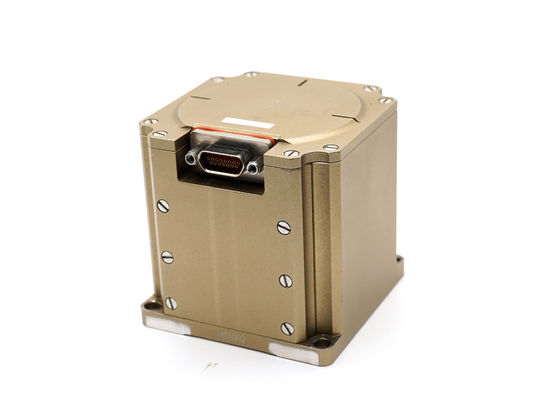

Vezel-Optische Azimuth True-North Finder voor Geotechnisch Onderzoek

De Fiber Optic Gyroscope (FOG) North Finder is een precisie-instrument dat wordt gebruikt om snel en nauwkeurig het ware noorden te bepalen zonder afhankelijk te zijn van GPS of magnetische velden. Het meet de hoeksnelheid van de rotatie van de aarde door middel van hoogwaardige glasvezelgyroscopen en berekent azimuthinformatie voor navigatie- en oriëntatietoepassingen. Geschikt voor landvoertuigen, schepen en defensiesystemen die betrouwbare noordzoekprestaties vereisen.

Technische specificaties

Voedingsspanning: 9 ~ 12 V

Productafmetingen: 60X60X60/46X53(4XM4)

Productgewicht: ≤ 400 g

Bedrijfstemperatuur: -30℃~+65℃

Opslagtemperatuur: -55℃~+85℃

Belangrijkste parameterindexen

Tabel 1: Parameterindex
Project	Eenheid	Industriële kwaliteit NF-102
Uitvoermodus		RS422/RS232
Connector		J30JM-15ZKP
Stroomverbruik	W	≤1
Azimuthfout	°	±0.7
Navigatievolgfout	°	±0.7 (≤5min, rotatiesnelheid ≤10°/s)
Kantelbaarheid	°	±15

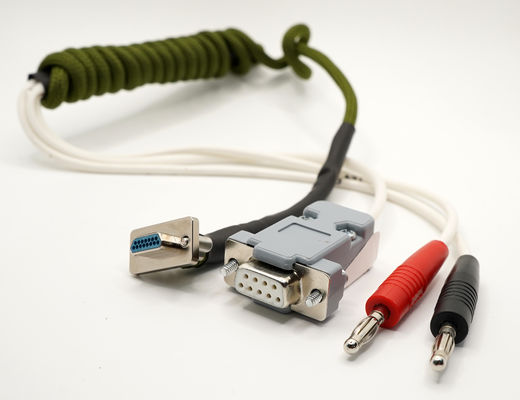

J30JM-15ZKSP Bedradingsdefinitie

Tabel 2: Bedradingsdefinitie
Serienummer	Definitie	Type	Interface
1	R-	Ingang	RS422 gebruikersinterface
2	R+	Ingang
3	T+	Uitgang
4	T-	Uitgang
5	IO+	Ingang	Externe Noordzoekschakelaar
6	IO-	Uitgang
7	+12VGND	Ingang	Voedingsaarde
8	+12VGND	Ingang
9	RS232_GND	GND	RS232 gebruikersinterface
10	RS232_TX	Uitgang
11	RS232_RX	Ingang
12	NC	Gereserveerd
13	NC	Gereserveerd
14	+12V	Ingang	12 Voedingsingang
15	+12V	Ingang
