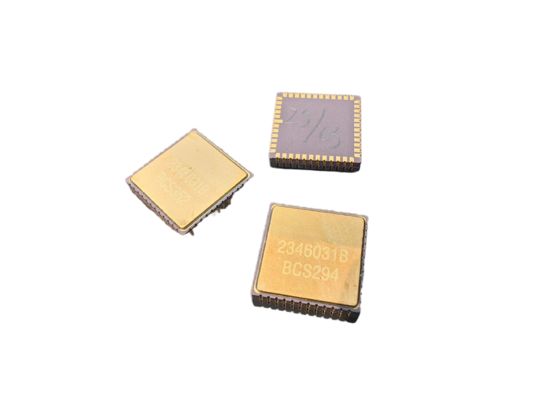

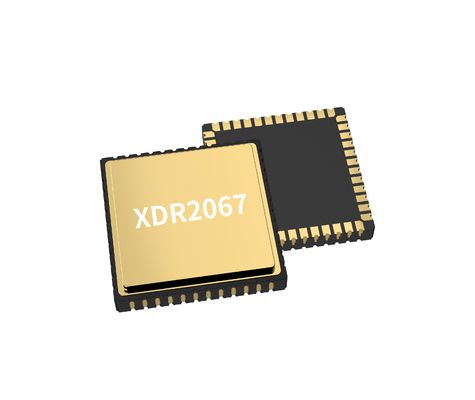

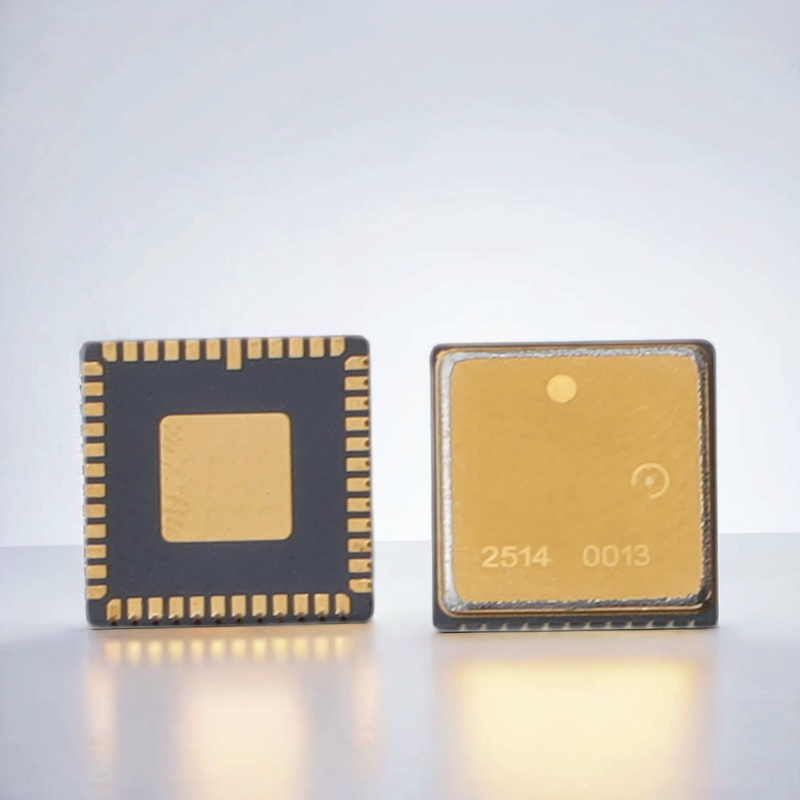

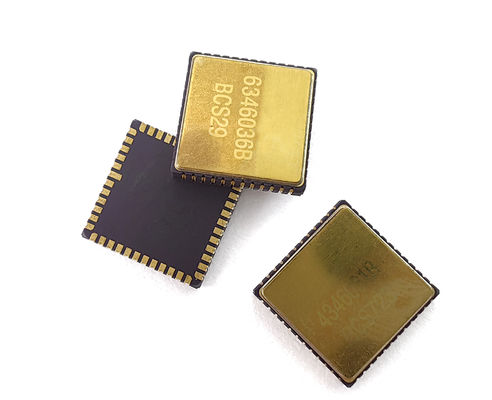

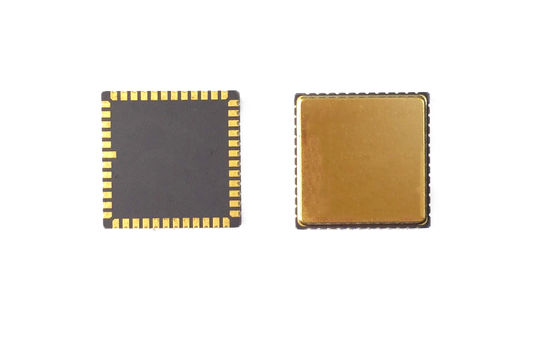

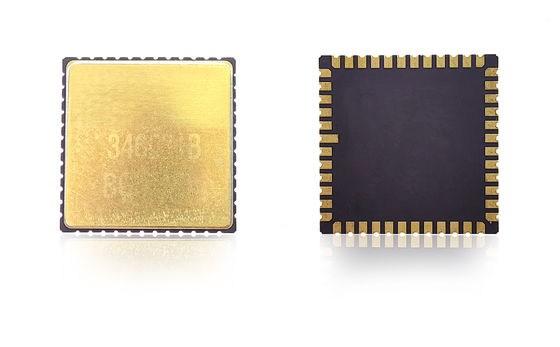

Hoge stabiliteit Inertial Sensor MEMS Gyro Chip voor OEM IMU integratie

Hoge stabiliteit Inertial Sensor MEMS Gyro Chip voor OEM IMU integratie

Merknaam: Firepower
Modelnummer: MGZ318HC-A1
MOQ: 1
Prijs: Onderhandelbaar
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 500/maand
Gedetailleerde informatie
Plaats van herkomst:
China
Productnaam:
GYRO PCB
Bereik:
400°/s
Bandbreedte:
> 200 Hz
Biasstabiliteit:
<0,1°/u
Biasstabiliteit (1σ 10s):
<1°/uur
Biasstabiliteit (1σ 1s):
3°/h
Verpakking Details:
sponge+box
Levering vermogen:
500/maand
Productbeschrijving
Hoge stabiliteit Inertial Sensor MEMS Gyro Chip voor OEM IMU integratie

Onze MEMS gyroscoop chip levert hoge precisie hoekfrequentie sensing voor geavanceerde inertiële navigatie en beweging controle toepassingen.Ontworpen met lucht- en ruimtevaart betrouwbaarheid en industriële duurzaamheid, biedt het ultra-laag geluid, lage bias instabiliteit en uitstekende temperatuurstabiliteit voor platforms die langdurige nauwkeurigheid en robuuste prestaties vereisen.

Ontworpen voor UAV's, autonome robots en industriële apparatuur, biedt deze MEMS gyro chip een snelle dynamische respons, compacte vormfactor,en een laag stroomverbruik, waardoor het ideaal is voor ingebouwde navigatiesystemen en precision motion platforms..

PCB-ontwerprichtlijnen
  • Ontkoppelcapacitoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst, met een minimale trace-equivalentweerstand
  • Andere uiteinden van de ontkoppelingscapacitoren voor VREF, VBUF en VREG moeten worden aangesloten op het dichtstbijzijnde AVSS_LN en vervolgens op de signaalgrond via een magnetische kraal
  • Ontkoppelcapacitoren voor VCC en VIO moeten dicht bij overeenkomstige pinnen worden geplaatst.
  • VCC-operatie vereist ongeveer 35mA stroom
  • Vermijd routing onder het pakket voor een soepele montage
  • Positiecomponenten om spanningsconcentratiegebieden, grote warmteafvoerende elementen, mechanische contactpunten en vervormingsklachten te vermijden
Hoge stabiliteit Inertial Sensor MEMS Gyro Chip voor OEM IMU integratie 0
Prestatiespecificaties
Prestaties Eenheid MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Bereik Deg/s 400 400 400
Bandbreedte @ 3DB aangepast Hz 200 200 300
Uitgangsnauwkeurigheid (digitale SPI) stukjes 24 24 24
Uitgangspercentage (ODR) (op maat) Hz 12K 12K 12K
Vertraging (op maat) ms < 1.5 < 1.5 < 1
Biasstabiliteit Deg/hr ((1o) < 0.1 < 0.5 < 0.1
Biasstabiliteit (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Biasstabiliteit (1σ 1s) Deg/hr ((1o) (3) < 15 (3)
Biasfout ten opzichte van temperatuur (1σ) Deg/hr ((1o) < 10 < 30 10
Temperatuurverschillen in de bias, gekalibreerd ((1σ) Deg/hr ((1o) < 1 < 10 < 1
Biasherhaalbaarheid Deg/hr ((1o) < 0.5 (3) < 0.3
Schaalfactor bij 25°C Lsb/graden/s 16000 16000 20000
Herhaalbaarheid door schaalfactor (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Schaalfactor vs temperatuur (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Niet-lineariteit van de schaalfactor (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Hoekige willekeurige wandeling ((ARW) °/√h < 0.05 < 0.25 < 0.05
Geluid (van piek tot piek) Deg/s < 0.35 < 0.4 < 0.25
Gevoeligheid van GValue °/uur/g < 1 (3) < 1
Vibratiecorrectiefout ((12gRMS,20-2000) °/uur/g ((rms) < 1 (3) < 1
Inrichtingstijd (geldige gegevens) s 750 m
Sensorresonantiefrequentie hz 10.5k-13.5k.
Milieuspecificaties
  • Impact (aansteken): 500 g, 1 ms
  • Strijdweerstand (afsluiting): 10000 g, 10 ms
  • Vibratie (aangezet): 18 g rms (20 Hz tot 2 kHz)
  • Werktemperatuur: -40°C tot +85°C
  • Bergingstemperatuur: -55°C tot +125°C
  • Voerspanning: 5 ± 0,25 V
  • Stroomverbruik: 45 mA
Hoge stabiliteit Inertial Sensor MEMS Gyro Chip voor OEM IMU integratie 1
Installatierichtlijnen

Voor optimale prestaties moet u rekening houden met de volgende installatie aanbevelingen:

  • Beoordeling van de sensorplaatsing met behulp van thermische analyse, buigmeting en simulatie van eindige elementen
  • Uitvoeren van valproeven na het solderen om de slagsterkte te controleren
  • Bewaar afstand van de concentratiepunten van de spanningen:
    • Gebruik PCB-dikte van 1,6-2,0 mm om de inherente spanning te minimaliseren
    • Vermijd plaatsing in de buurt van knoppen of mechanische spanningspunten
    • Vermijd warmtebronnen zoals controllers of grafische chips
