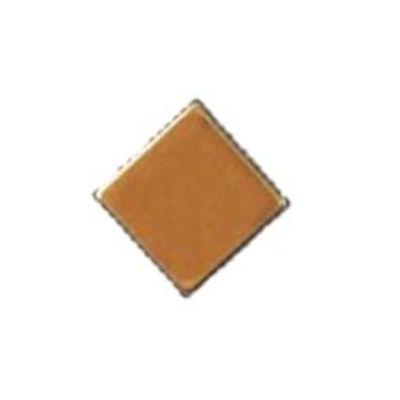

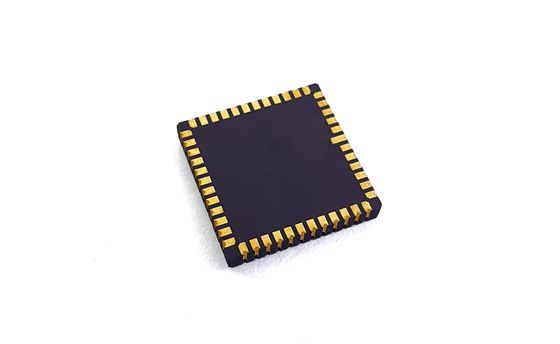

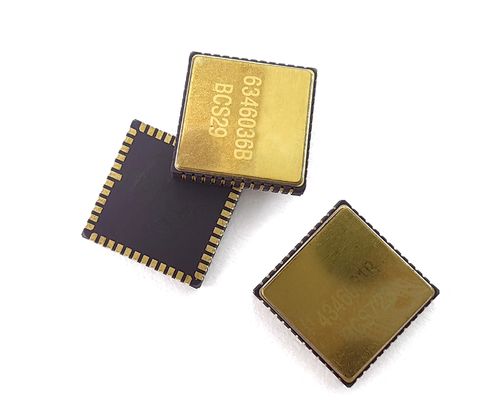

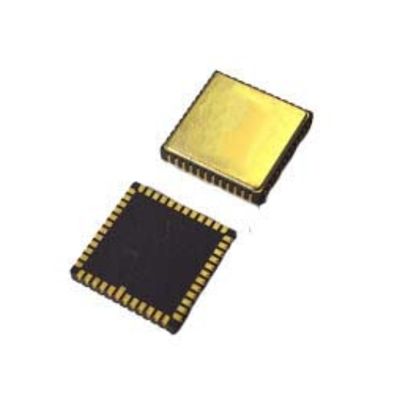

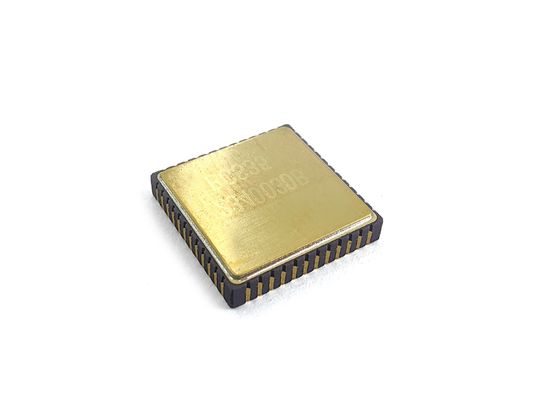

Zeer stabiele MEMS gyroscoopchip voor MEMS IMU & traagheidsnavigatiesystemen

Merknaam:	Firepower
Modelnummer:	MGZ221HC-A4
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T,L/C,Western Union
Toeleveringsvermogen:	100 stcs/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

GYRO PCB

Bereik:

400°/s

Bandbreedte:

200Hz, @3dB (aanpasbaar)

Oplossing:

24 bits

Schaalfactor:

16000 lsb/graden/s @25℃

Vertraging (op maat):

< 1,5 ms

Verpakking Details:

sponge+box

Levering vermogen:

100 stcs/maand

Markeren:

MEMS gyroscoopchip voor IMU

zeer stabiele gyroscoop voor navigatie

MEMS traagheidsnavigatiesysteemchip

Productbeschrijving

Hoge Stabiliteit MEMS Gyroscoop Chip voor MEMS IMU & Inertial Navigatiesystemen

MEMS Gyro Chips Fiber Optic Gyro PCB voor Hoge Precisie Navigatie

De ontkoppelcondensatoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst en de equivalente weerstand van de sporen moet worden geminimaliseerd.

De andere uiteinden van de ontkoppelcondensatoren voor VREF, VBUF en VREG zijn verbonden met de dichtstbijzijnde AVSS_LN en vervolgens met de signaalmassa via een magnetische kraal.
De ontkoppelcondensatoren voor VCC en VIO worden ook dicht bij de bijbehorende pinnen geplaatst. Wanneer VCC in normale werking is, zal de totale stroom ongeveer 35 mA bedragen, wat een brede PCB-trace vereist om de spanningsstabiliteit te garanderen.
Probeer bij het monteren van het apparaat routing onder de behuizing te vermijden.
Plaats componenten om gebieden met spanningsconcentratie te vermijden. Het is noodzakelijk om grote warmteafvoerelementen en gebieden met extern mechanisch contact, extrusie en trekken te vermijden, evenals gebieden waar positioneringsschroeven tijdens de algemene installatie gevoelig zijn voor kromtrekken.

Productparameters

Prestaties		MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Bereik	°/s	400	400	400
Bandbreedte @3DB aangepast	Hz	200	200	300
Uitvoer nauwkeurigheid (digitaal SPI)	bits	24	24	24
Uitvoersnelheid (ODR) (aangepast)	Hz	12K	12K	12K
Vertraging (aangepast)	ms	<1.5	<1.5	<1
Bias stabiliteit	°/uur (1σ)	<0.1	<0.5	<0.1
Bias stabiliteit (1σ 10s)	°/uur (1σ)	<1	<5	<1
Bias stabiliteit (1σ 1s)	°/uur (1σ)	<3	<15	<3
Biasfout over temperatuur (1σ)	°/uur (1σ)	<10	<30	10
Bias temperatuurvariaties, gekalibreerd (1σ)	°/uur (1σ)	<1	<10	<1
Bias herhaalbaarheid	°/uur (1σ)	<0.5	<3	<0.3
Schaalfactor bij 25°C	lsb/°/s	16000	16000	20000
Schaalfactor herhaalbaarheid (1σ)	ppm (1σ)	<20ppm	<20ppm	<100ppm
Schaalfactor vs. temperatuur (1σ)	ppm (1σ)	<100ppm	<100ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	<150ppm	<150ppm	<300ppm
Angular random walk (ARW)	°/√h	<0.05	<0.25	<0.05
Ruis (piek-tot-piek)	°/s	<0.35	<0.4	<0.25
G-waarde gevoeligheid	°/uur/g	<1	<3	<1
Trillingsrectificatiefout (12gRMS,20-2000)	°/uur/g (rms)	<1	<3	<1
Inschakeltijd (geldige gegevens)	s	750m
Sensor resonantiefrequentie	hz	10.5k-13.5K

Geschiktheid voor het milieu

Impact (ingeschakeld): 500g, 1ms
Slagvastheid (uitgeschakeld): 10000g, 10ms
Trilling (ingeschakeld): 18g rms (20Hz tot 2kHz)
Werktemperatuur: -40°C tot +85°C
Opslagtemperatuur: -55°C tot +125°C
Voedingsspanning: 5±0.25V
Stroomverbruik: 45mAA

Installatie

Een hoogwaardige MEMS-gyroscoop is een zeer nauwkeurige testapparatuur. Om het beste effect van het ontwerp te bereiken, wordt aanbevolen om rekening te houden met de volgende aspecten bij het installeren van het apparaat op de PCB-kaart:

Om de plaatsing van de sensor op de PCB te evalueren en te optimaliseren, wordt aanbevolen om rekening te houden met de volgende aspecten en extra tools te gebruiken tijdens de ontwerpfase:
- Aan de thermische kant
- Voor mechanische spanning: buigmeting en/of eindige elementen simulatie
- Robuustheid tegen impact: Nadat de PCB van de beoogde toepassing op de aanbevolen manier is gesoldeerd, wordt een valtest uitgevoerd
Het wordt aanbevolen om een redelijke afstand te bewaren tussen de montagepositie van de sensor op de PCB en de hieronder beschreven belangrijke punten (de exacte waarde van "redelijke afstand" hangt af van vele klantspecifieke variabelen en moet daarom per geval worden bepaald):
- Het wordt over het algemeen aanbevolen om de PCB-dikte tot een minimum te beperken (aanbevolen: 1,6 ~ 2,0 mm), omdat de inherente spanning van een dunne PCB-kaart klein is
- Het wordt niet aanbevolen om de sensor direct onder de knop of dicht bij de knop te plaatsen vanwege mechanische spanning
- Het wordt niet aanbevolen om de sensor in de buurt van een zeer hete plek te plaatsen, zoals een controller of grafische chip, omdat dit de PCB-kaart kan verwarmen en de temperatuur van de sensor kan doen stijgen
