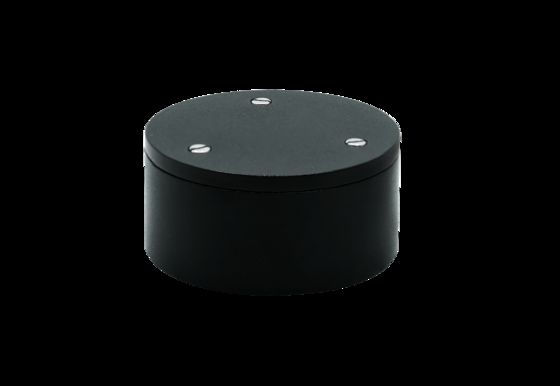

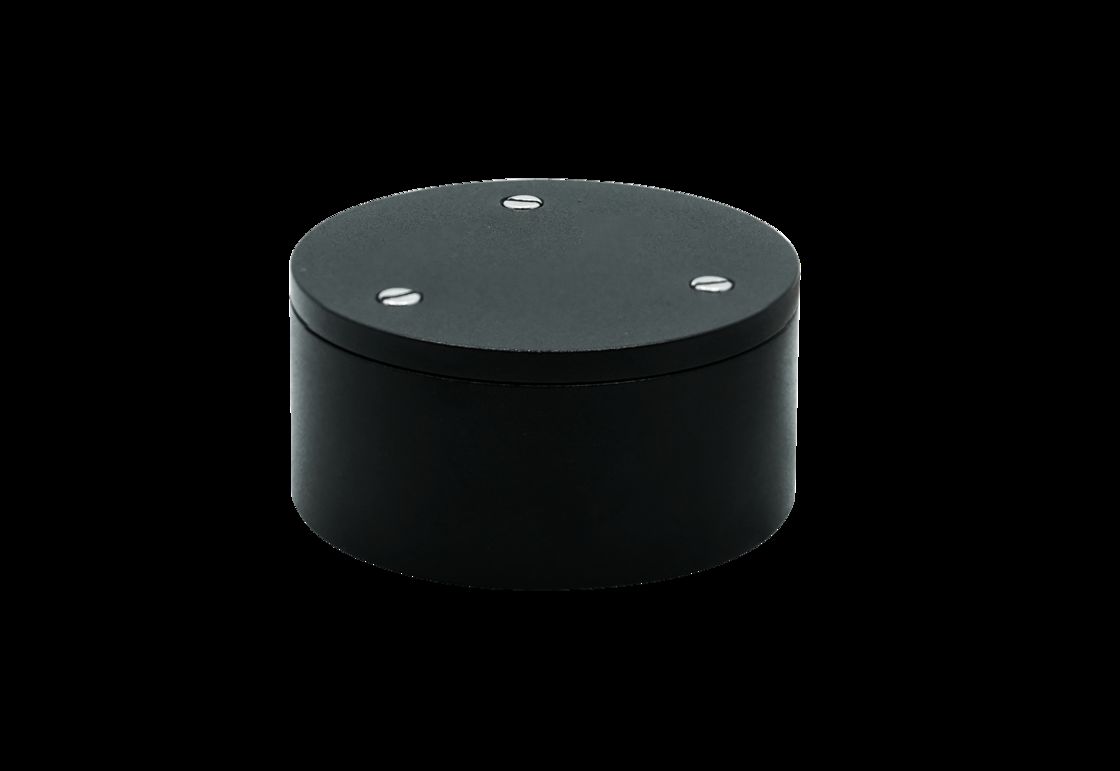

1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor

1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor

Merknaam: Firepower
Modelnummer: MFOG-40
MOQ: 1
Prijs: 1350$
Betalingsvoorwaarden: L/C, D/P, T/T, Western Union
Toeleveringsvermogen: 500/maand
Gedetailleerde informatie
Plaats van herkomst:
China
Bereik:
±150°/S
Nul-bias stabiliteit ((10s, 1σ):
≤1 °/H
Hoekige willekeurige wandeling:
≤0,02 °/H
3DB bandbreedte:
≥300Hz
Zero-bias herhaalbaarheid ((1σ):
≤1 °/H
Schaalfactor niet -lineariteit:
≤500ppm
Dimensie:
φ40x20mm
Stroomverbruik:
≤1,5 W
Verpakking Details:
Spons + doos
Levering vermogen:
500/maand
Markeren:

1.5W fiber optic gyroscope sensor

,

RS422 output gyroscope sensor

,

±300°/s fiber optic gyro

Productbeschrijving
1.5W Vermogenverbruik Optische gyroscoop RS422 Uitgangshoeksnelheidssensor
Op basis van het Sagnac-effect maakt deze gyroscoop gebruik van geavanceerde micro-nano-vezelapparaten om meting met hoge precisie te bereiken.Het detecteert de hoeksnelheid door het faseverschil te controleren tussen tegen-verspreidende lichtstralen, verwerking van deze informatie door middel van geavanceerde elektronica voor nauwkeurige feedback in besturings- of meetsystemen.
De gyroscoop is ontworpen voor betrouwbaarheid en heeft een compacte, lichte structuur zonder bewegende onderdelen, waardoor de stabiliteit op lange termijn wordt gewaarborgd.De snelle opstart en het kleine formaat maken het geschikt voor houdingscontrole., navigatie en bewegingsmeting over lucht-, zeep- en grondplatformen.
De MFOG-1703 Micro-Nano Fiber Optic Gyroscope is een geavanceerde hoekfrequentiesensor die naadloos optische, mechanische en elektronische technologieën integreert voor nauwkeurige meettoepassingen.

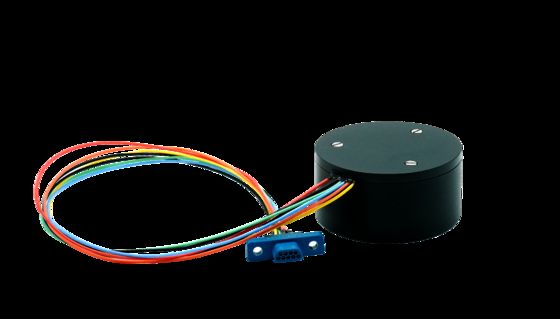

1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 0
Belangrijkste kenmerken
  • Eenvoudige structuur zonder bewegende of slijtage
  • Snel opstarten en compact ontwerp (φ40*20 mm)
  • Lichte constructie voor veelzijdige toepassingen
  • Ideaal voor houdingscontrolesystemen en dragermetingsystemen
Technische onderdelen
  • Optische padmontage
  • Platen voor het detecteren en bedienen van signaalcircuits
  • Skelect van vezelring en structuurbehuising
Energiebehoeften
Parameter Specificatie
Spanning 4.85V~5.15V
Ripple 20 mV
Elektrische stroom 0.2A
Elektrische interface
Noodnummer Kleur Definitie
1 Mandarijn RS422 R-
2 Blauw RS422 R+
3 Groen RS422 T+
4 Geel RS422 T-
5 Zwart GND
6 Zwart GND
7 Rood 5V
Prestatieparameters
Parameter Specificatie
Bereik (°/s) ± 150
Schaalfactor (LSB/°/s) 3600
Niet-lineariteit van de schaalfactor (ppm) ≤ 500
Stabiliteit bij nulbias (10s, 1σ, °/H) ≤ 1
Nul-bias herhaalbaarheid (1σ, °/H) ≤ 1
Hoekige willekeurige wandeling (°/H1/2) ≤ 0.02
Stabiliteit bij volledige temperatuur (°/H) ≤ 1.5
3 dB bandbreedte (Hz) ≥ 300
Stroomvoorziening (V) 5 ± 0.15
Energieverbruik (W) ≤ 1.5
Productdiagrammen
1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 1
Fizoptika VG1703 Technisch schema van de glasvezel gyroscoop
1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 2
Fizoptika VG1703 Glasvezel Gyroscoop dimensie tekening
