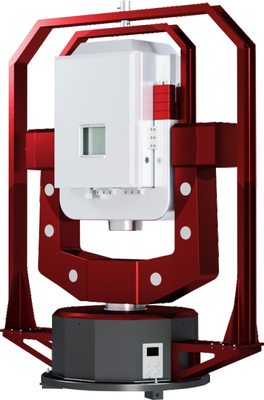

Drie-assige bewegingssimulatie draaitafel voor het kalibreren van houdings- en kopverwijzingssystemen

Merknaam:	Firepower
Modelnummer:	3LT400-W
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Productnaam:

Drie-assige bewegingssimulatie draaitafel

Lading:

40 kg

Tafelgrootte:

Φ400 mm

Computerpoort:

RS232/RS422

Locatiebereik:

±0- ±360°

Positie nauwkeurigheid:

±1~3'

Omwentelingsnauwkeurigheid:

±1~3'

Tafelhoogte:

540 mm

Mesa Flatness:

0.02 mm

Temperatuur, controle nauwkeurigheid:

±0.5ºC

Verpakking Details:

karton met spons

Levering vermogen:

1000/maand

Markeren:

Drie-assige bewegingssimulatie draaitafel

Kop Referentiesysteem Snelheid Draaitafel

Productbeschrijving

Drie-assige bewegingssimulatie draaitafel voor het kalibreren van houdings- en kopverwijzingssystemen

Productspecificaties

Aantekening	Waarde
Naam van het product	Drie-assige bewegingssimulatie draaitafel
Hulpbelasting	40 kg
Tafelgrootte	Φ400 mm
Computerpoort	RS232/RS422
Locatiebereik	±0- ±360°
Positie nauwkeurigheid	±1~3'
Rotatie nauwkeurigheid	±1~3'
Tafelhoogte	540 mm
Mesa Flatness	0.02 mm
Temperatuur, controle nauwkeurigheid	± 0,5 °C

Productoverzicht

Dedraaitafel met drie assenis een precisie-drieassig draaitafelsysteem ontworpen voor toepassingen bij volledige temperatuuronderzoek.hoeksnelheid, en hoekversnelling in drie richtingen, waardoor een uitgebreide test van gyros, traagheidsmetingstoestellen en versnellingsmeters mogelijk is.

Systemcomponenten

Mechanische carrosserie
Temperatuursysteem
Elektrische meet- en bedieningskast
Compressor en buisondersteuning

De machinecarrosserie is voorzien van een draaitafel met drie assen van het type U-U-T, bestaande uit vier hoofdonderdelen:

Basis
Buitenste schacht van het frame
Middenraamschaal
Inwendige schacht van het frame

Technische parameters

Structurele vorm	Drie-assige continue rotatie met kamer
Materiaal voor tafel	Roestvrij staal/aluminiumlegering (facultatief)
Maximaal laadgewicht	40 kg
Tafelgrootte	Φ400 mm
Tafelhoogte	540 mm
Rotatie nauwkeurigheid	±1~3′′ (optioneel)
Hoekpositieruimte	±0~ ±360°
Hoekpositie nauwkeurigheid	±1~3′′ (optioneel)
Hoekresolutie	0.0001°
Hoeksnelheidsbereik	0.001~4500°/s
Hoeksnelheidsnauwkeurigheid	ω<1°/s 1<ω<10°/s 10<ω°/s
Snelheidsglauwheid	1 × 10^-3 1 × 10^{- 4} 5 × 10^{- 5}
Maximale hoekversnelling	Innerlijk: 4500°/s² Midden: 2000°/s² Buiten: 1000°/s²
Resolutiepercentage	0.0001°
Nummer van de slipring	10 tot 80 (optioneel)
Systeembandbreedte	5~80Hz (optioneel)
Slip-ring stem	0.03V
Tankbereik	-60 °C tot +100 °C
Temperatuurcontrole nauwkeurigheid	± 0,5 °C
