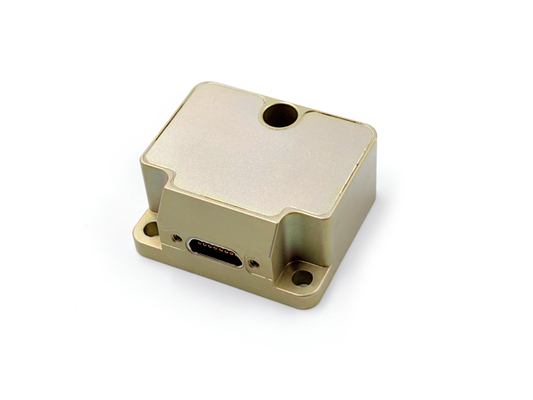

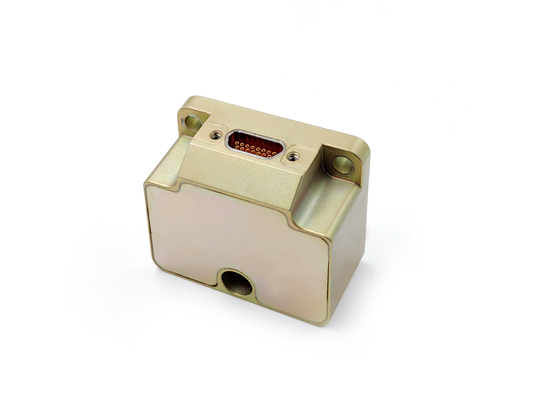

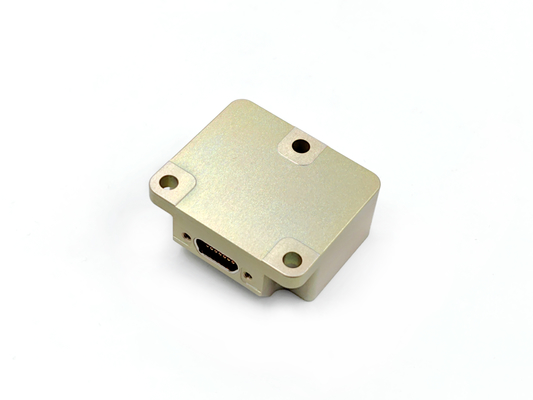

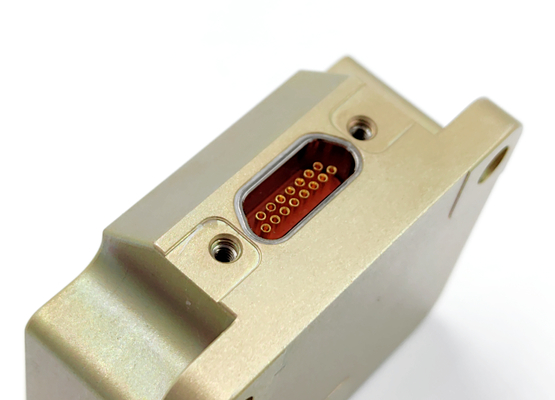

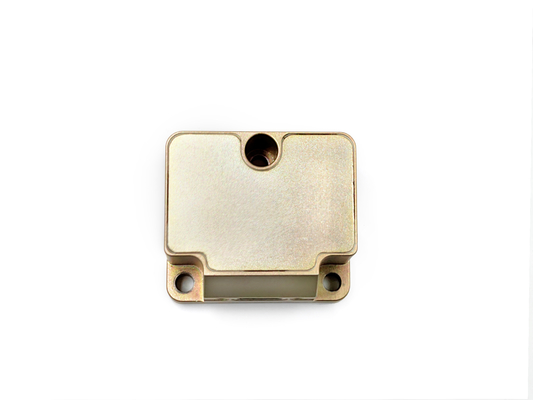

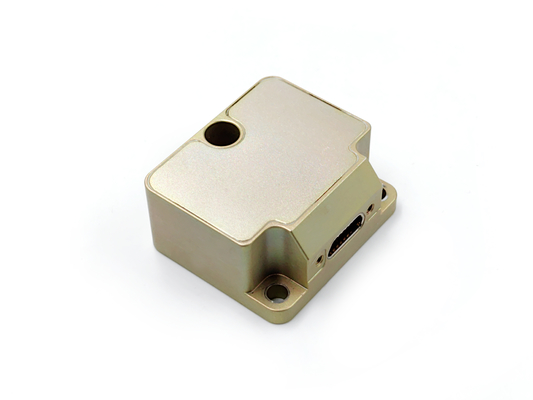

MEMS IMU met drieassige versnellingsmeter ±10g en gyroscoop ±400°/s

MEMS IMU met drieassige versnellingsmeter ±10g en gyroscoop ±400°/s

Merknaam:	FIREPOWER
Modelnummer:	IMU6
MOQ:	1
Prijs:	2500$
Betalingsvoorwaarden:	L/C,D/P,T/T,Western Union
Toeleveringsvermogen:	1 week voor monster

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyrodynamisch meetbereik:

± 400 °/s

Zero-bias stabiliteit (@ Allan variantie):

≤ 0,3 °/h

Nul biasstabiliteit ((10s glad):

≤ 3°/h

Hoekige willekeurige wandeling:

≤ 0,15 °/h

Schaalfactor niet -lineariteit:

150ppm

Acc-bereik:

± 10 g

Acc Stabiliteit zonder voorspanning (Allan Variantie @ 25 ℃):

0.02mg

Stabiliteit van de bias @10s:

00,05 mg

Communicatie -interface:

RS422

Spanning:

Verpakking Details:

Spons + karton

Levering vermogen:

1 week voor monster

Markeren:

Hoogwaardige MEMS-inertiële meetinrichting

Gyroscoop Mems Inertiële meeteenheid

3 As Mems Inertiële meeteenheid

Productbeschrijving

Hoogwaardige MEMS Inertie Meet Eenheid met ingebouwde 3-assige versnellingsmeter en gyroscoop

De MEMS inertie meeteenheid bestaat uit een drie-assige gyroscoop, een drie-assige versnellingsmeter, een drie-assige hellingshoeksensor, een temperatuursensor, een signaalverwerkingsbord, structuur en benodigde software. Het meet de drie-assige hoeksnelheid, de drie-assige versnelling en de drie-assige hellingshoek van een drager, en geeft de gyro-, versnellingsmeter- en hellingsgegevens uit na foutcompensatie (inclusief temperatuurcompensatie, installatie-uitlijningshoekcompensatie en niet-lineaire compensatie) via een RS-422 seriële poort volgens een overeengekomen communicatieprotocol.

Productspecificaties

Gyroscoopspecificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	±400	±400	±400	±2000
In-Run Bias Stabiliteit (@ Allan variantie)	°/h	0.3	0.1	0.05	1
Bias stabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Bias stabiliteit bij volledige temperatuur	°/h	10	3	2	18
Angular Random Walk	°/√h	0.15	0.1	0.02	0.3
Bias herhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Bias versnellingsgevoeligheid	°/h/g	1	1	1	2
Schaalfactor Niet-Lineariteit(1σ)	ppm	150	150	150	300
Schaalfactor Herhaalbaarheid (1σ)	ppm	20	20	20	100
Uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB Bandbreedte	Hz	250	200	150	250

Versnellingsmeter Technische Indicatoren

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Meetbereik (aanpasbaar)	g	±10	±30	±50	±80
In-Run Bias Stabiliteit (Allan Variantie @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Bias stabiliteit @10s	mg	0.05	0.2	0.5	1
Bias stabiliteit bij volledige temperatuur	mg	1	3	5	15
Angular Random Walk	m/s/√h	0.001	0.002	0.005	0.01
Bias herhaalbaarheid(1σ)	mg	0.1	0.5	1	2
Schaalfactor Herhaalbaarheid (1σ)	ppm	200	200	200	200
Schaalfactor Niet-Lineariteit(1σ)	ppm	50	100	200	300
Uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB Bandbreedte	Hz	100	100	100	100

Elektrische Kenmerken

Parameter	Eenheid	IMU6-1y-x
Spanning	V	5
Stroomverbruik	W	2
Rimpel	mV	100

Omgevingsaanpassing

Parameter	Eenheid	IMU6-1y-x
Bedrijfstemperatuur	℃	-45~85
Opslagtemperatuur	℃	-55~105
Trilling	--	10~2000Hz,6.06g
Impact	--	1000g,0.1ms

Overzichtstekening
