GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen

Merknaam:	Firepower
Modelnummer:	INS100
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	100/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

Gyroscoopwaaier:

±300°/s

Versnellingsmeterwaaier:

±50g

Willekeurige gang:

00,05 °/h

Gyro bias stabiliteit:

≤ 0,3°/h ((1σ)

Pitch Angle Holding nauwkeurigheid:

≤0.2°/h

Gyroscoopbandbreedte:

300HZ

Schaalfactor niet-lineariteit:

≤200ppm

Noord zoekt tijd.:

≤5min

Verpakking Details:

Houten doos

Levering vermogen:

100/maand

Markeren:

GNSS-inertiaal navigatiesysteem van tactische kwaliteit

GNSS-navigatiesysteem met hoge nauwkeurigheid

GNSS-navigatiesysteem voor tracering van schepen

Productbeschrijving

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen 0

Productbeschrijving

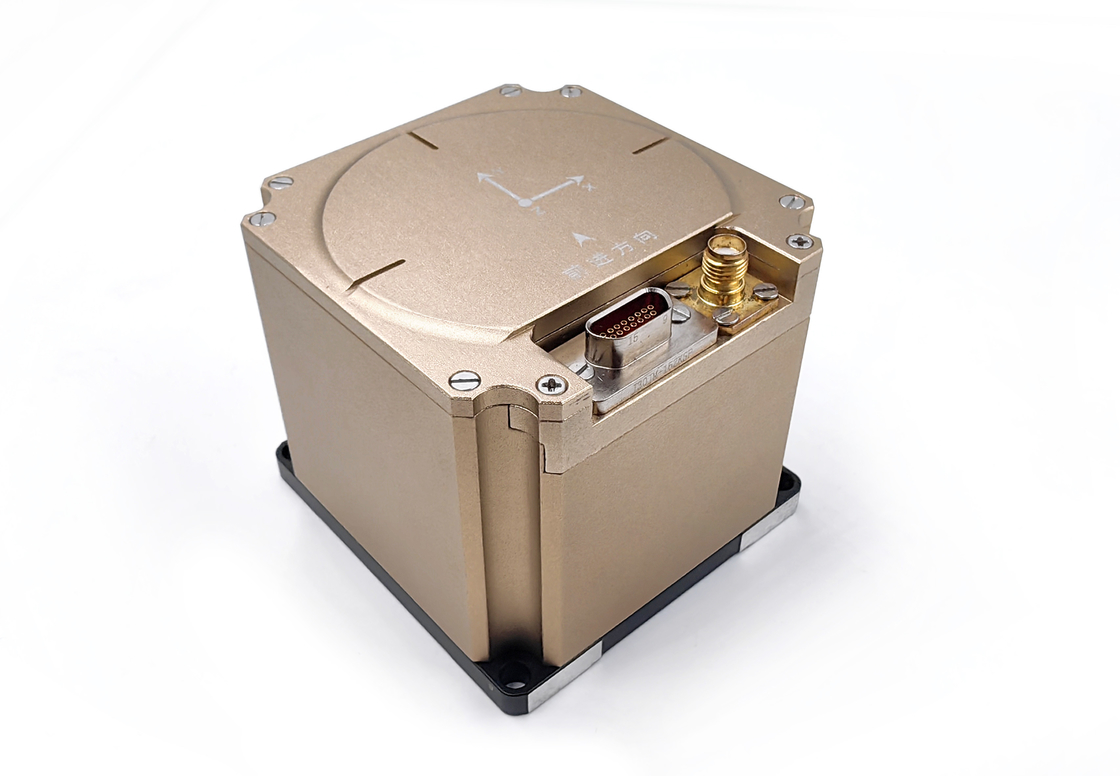

INS-100 is een nauwkeurig geïntegreerd navigatiesysteem dat is ontworpen voor veeleisende toepassingen die uitzonderlijke nauwkeurigheid en betrouwbaarheid vereisen.Het is uitgerust met drie zelf ontwikkelde 40 graden glasvezel gyroscopen, tdrie-zelf MEMS-versnellingsmeters, en geavanceerde GNSS-modules.het systeem zorgt voor nauwkeurige positionering en navigatie, zelfs in complexe en dynamische omgevingen.

Met zijn hoge betrouwbaarheid en sterke aanpassingsvermogen voor het milieu is de INS-100 geschikt voor een breed scala aan toepassingen, waaronder autonoom rijden, onbemande luchtvaartuigen (UAV's),geospatiale topografie en kartografieHet robuuste ontwerp zorgt voor een stabiele en nauwkeurige prestaties onder uiteenlopende bedrijfsomstandigheden.Dit maakt het een ideale keuze voor industrieën die superieure navigatie- en bewegingsdetectiemogelijkheden vereisen..

De belangrijkste functies van het geïntegreerde navigatiesysteem zijn de volgende:

De initiële uitlijningsfunctie wordt voltooid door gebruik te maken van de uitgang van het traagheidsapparaat, en de schudende basis- en de bewegende basis-uitlijning kunnen worden uitgevoerd;
De van buitenaf ontvangen GPS-informatie kan worden gebruikt om de geïntegreerde navigatiefunctie te voltooien en informatie uit te voeren zoals hoek, snelheid en positie.
Wanneer het satellietsignaal is verloren, kunnen de uitgang van het traagheidsapparaat en de ingang van de kilometerteller worden gebruikt om de navigatieberekening voort te zetten;
Het kan een hoge prestatie en een hoge steekproefsnelheid van de gyro raw output produceren en raw data toevoegen voor een stabiele platformcontrole.
Het programma en de configuratieparameters kunnen online worden geüpgraded via de seriële poort.

Hoofdparameters

Girotechnologie

Project		Indicatoren	Opmerking
Giro	Meetbereik	-300°/s ~+300°/s
	Resolutie	≤ 0,5°/h
	Bias residu	-1,0°/h ~ +1,0°/h
	Willekeurige wandeling	00,05 o /h
	Biasstabiliteit bij kamertemperatuur	≤ 0,3°/h ((1σ)	10 seconden gladmaken, testresultaat in 1 uur
	Biasstabiliteit bij volle temperatuur	≤ 0,5°/h ((1σ)	10 seconden gladmaken, testresultaat in 1 uur
	Biasrepeteerbaarheid bij normale temperatuur	≤ 0,3°/h ((1σ)	Statistieken van 6 testgegevens
	Biasrepeteerbaarheid bij volle temperatuur	≤ 0,5°/h ((1σ)	Neem 2 Biasdata bij volle temperatuur, hoge temperatuur, lage temperatuur en normale temperatuur
	Niet-lineariteit van schaalfactoren	≤ 200 ppm	Volledige temperatuur en constante temperatuur
	Herhaalbaarheid door schaalfactoren	≤ 200 ppm ((1σ)	Volledige temperatuur en constante temperatuur
	Gyrostarttijd	≤ 5 s
	Gyrobandbreedte	300 Hz	Ontwerpbevestiging, batchtest
	Restfout bij installatie van een drieassige gyroscoop	≤ 30"

Technische indicatoren van de versnellingsmeter

Project		Indicatoren	Opmerking
Versnelling	Meetbereik	-50 g ~ +50 g	Ontwerp- en selectiegarantie
	Niet-lineariteit van schaalfactoren	≤ 200 ppm	Ontwerp- en selectiegarantie
	Biasstabiliteit bij volle temperatuur	≤ 100ug ((1σ)	10 seconden gladmaken, testresultaat in 1 uur
	Biasrepeteerbaarheid bij volle temperatuur	≤ 100ug ((1σ)	Neem 2 Biasdata bij volle temperatuur, hoge temperatuur, lage temperatuur en normale temperatuur
	Herhaalbaarheid door schaalfactoren	≤ 100 ppm ((1σ)	Ontwerp- en selectiegarantie
	Willekeurige wandeling	≤ 0,02 m/s/h1/2
	Tel de starttijd op.	≤ 5 s
	Restfout bij installatie van drieassige toevoeging	≤ 30"

Aligneringsnauwkeurigheid

Geïntegreerde navigatie nauwkeurigheid (satelliet effectief)

Project		Indicatoren	Opmerking
Aligneringsnauwkeurigheid	Noord zoekt tijd.	≤5min	Over het algemeen is de standaard 3 minuten of 5 minuten.
	Herhaalbaarheid van de uitlijning van de richtinghoek	≤ 1°/cosL	1σ
	Herhaalbaarheid van de toonhoogte	≤ 0,05°	1σ
	Herhaalbaarheid van de rolhoek	≤ 0,05°	1σ
	Modus noordzoek	Facultatief	Het kan schommelen basis uitlijning, GPS hulp uitlijning tijdens het reizen, kilometerteller hulp uitlijning tijdens het reizen en hoofd traagheid navigatie transfer uitlijning realiseren.

Inertiële navigatie nauwkeurigheid (ongeldige satelliet)

Project		Indicatoren	Opmerking
Inertiële navigatie nauwkeurigheid	Naleving van de koershoek	≤ 2°/h
	Pitch Angle Holding nauwkeurigheid	≤ 0,2°/h
	Naleving van de voorschriften van punt 6.2.3	≤ 0,2°/h
	Pure inertiële positioneringsnauwkeurigheid	≤ 20m ((100s)	CEP, zonder externe informatiehulp
	Positiestelling nauwkeurigheid van de geïntegreerde navigatie met de kilometerteller	≤ 0,2% (afstand van meer dan 3 km)
	Positiestelling nauwkeurigheid van de geïntegreerde navigatie met de kilometerteller	≤1m ((50s)

Grootte

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen 1

Belangrijkste toepassingsgebieden

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen 2

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen 3

GNSS-inertiaal navigatiesysteem met hoge nauwkeurigheid van tactische kwaliteit voor het volgen van schepen 4
