Hoge-prestatie-temperatuurgestuurde drieassige draaitafels voor gyroscoop INS IMU-kalibratie

Merknaam:	Firepower
Modelnummer:	3LT300-W
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	10 stuks/5 maanden

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

IMU-toetsdraaibord

Draagvermogen:

30 kg

Afmeting van de laadplaat:

Ø300 mm ((aanpasbaar)

Hoekpositieruimte:

±0~±360°

Computerpoort:

RS232/RS422

Tafelhoogte:

400 mm

Gezichtseind:

0.05 mm

roterende nauwkeurigheid:

±1~3'

Positie nauwkeurigheid:

±1~3'

Verpakking Details:

Houten doos

Levering vermogen:

10 stuks/5 maanden

Markeren:

Drieassige draaitafels

Temperatuurgecontroleerde draaitafels

Roterende draaitafels voor gyroscoop

Productbeschrijving

Hoogwaardige, temperatuurgecontroleerde drie-assige roterende draaitafels voor gyroscoop INS IMU-kalibratie

Productspecificaties

Kenmerk	Waarde
Productnaam	IMU-testdraaitafel
Draagvermogen	30kg
Afmetingen laadplaat	Ø300mm (Aanpasbaar)
Hoekpositiebereik	±0~±360°
Computerpoort	RS232/RS422
Tafelhoogte	400mm
Vlakheid	0.05mm
Roterende nauwkeurigheid	±1~3''
Positienauwkeurigheid	±1~3''

Productoverzicht

De serie drie-assige draaitafels is precisietestapparatuur ontworpen om bewegingsstimulatie te genereren, waaronder hoekpositie, hoeksnelheid en hoekversnelling in drie richtingen. Dit maakt uitgebreide tests mogelijk van componenten zoals gyro's, traagheidsmeetapparaten en versnellingsmeters. Het systeem kan ook driedimensionale rotatiebewegingen, hoektrillingen en dynamische slingeringen simuleren.

Het draaitafelbesturingssysteem integreert een hoogwaardige besturingseenheid, een zeer nauwkeurig hoekmeetsysteem, een PWM digitale servoversterker en een direct aangedreven servomotor. Belangrijke componenten zijn onder meer de ondersteuningsstructuur, de aandrijfmotor, de eindversterker, het hoekmeetelement en de AD/DA-kaart (allemaal geïmporteerde componenten).

Technische parameters

Structurele vorm:Drie-assige continue rotatie

Tafelbladmateriaal:Roestvrij staal/aluminiumlegering (Optioneel)

Maximaal laadgewicht:40KG

Tafelafmetingen: Φ400mm

Vlakheid tafelblad:0.02mm

Tafelhoogte:540mm

Rotatienauwkeurigheid:±1~3″ (Optioneel)

Hoekpositiebereik:±0〜 ±360°

Hoekpositienauwkeurigheid:±1~3″ (Optioneel)

Hoekresolutie:0.0001°

Hoeksnelheidsbereik:0.001〜4500°/s

Maximale hoekversnelling:Binnen 4500°/s², Midden 2000°/s², Buiten 1000°/s²

Aantal sleepringen:10~80 (Optioneel)

Systeembandbreedte:5~80Hz (Optioneel)

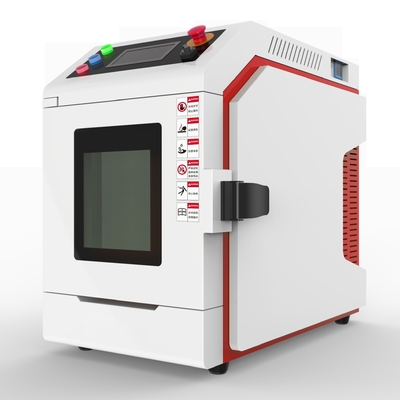

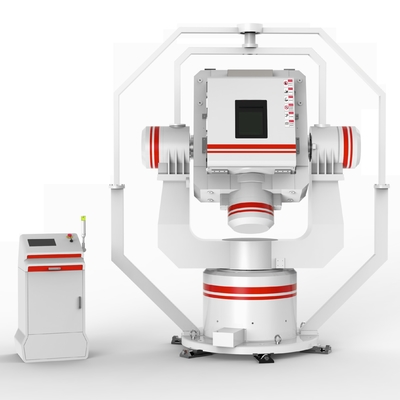

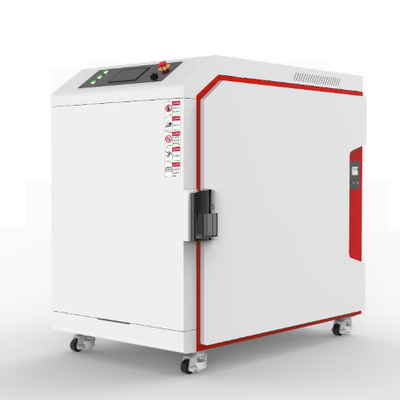

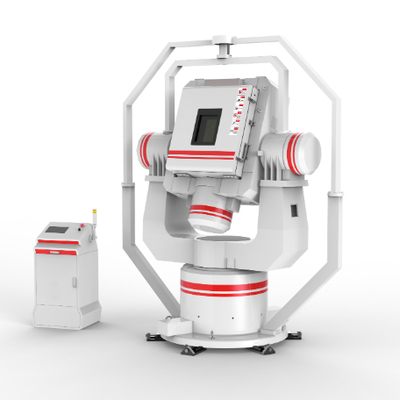

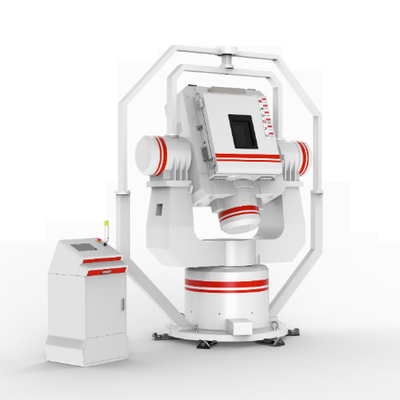

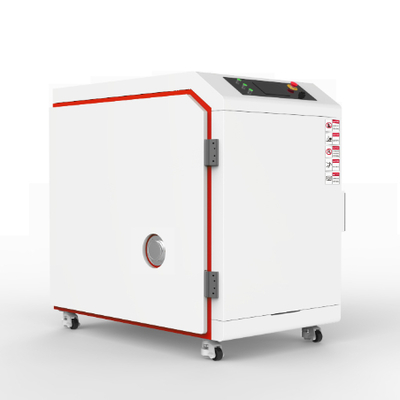

Productafbeeldingen
