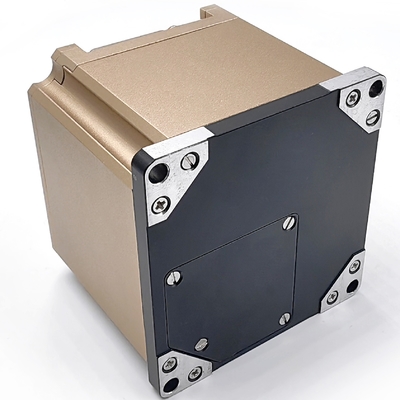

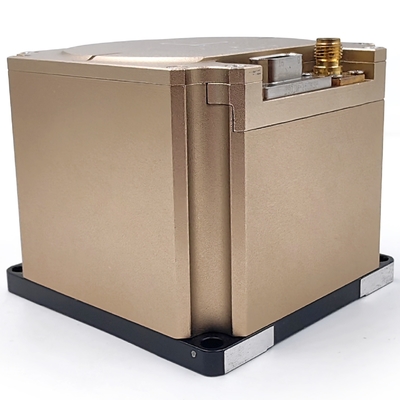

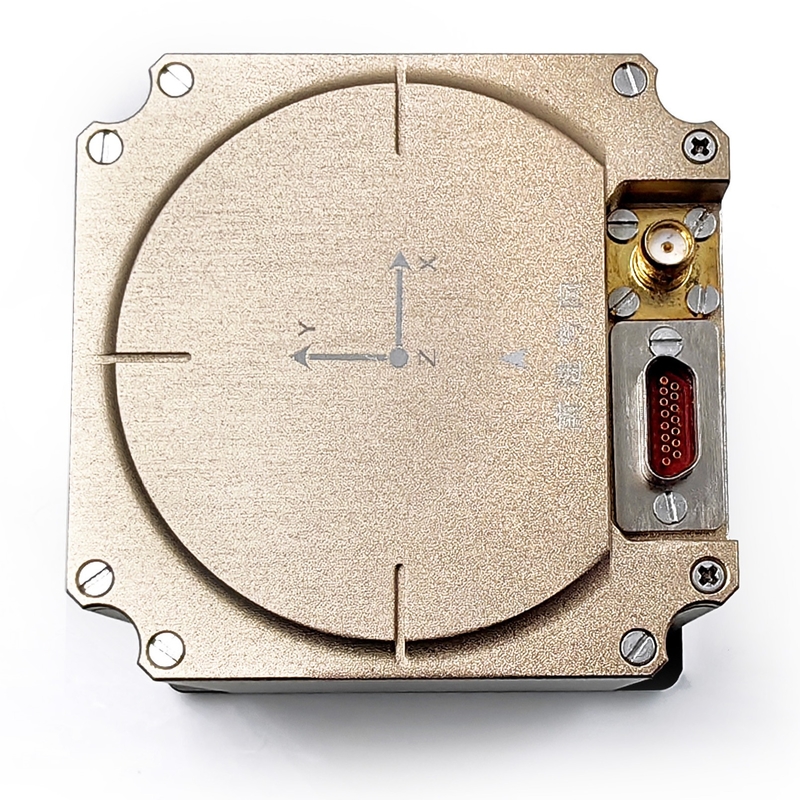

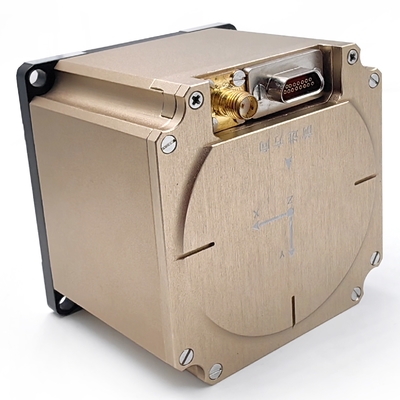

Micro-nano geïntegreerd glasvezel gyroscoop GNSS/INS geïntegreerd traagheidsnavigatiesysteem

Merknaam:	Firepower
Modelnummer:	INS100
MOQ:	1 stuks
Prijs:	US$2,000.00~3,000.00
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Materiaal:

van roestvrij staal

grootte:

68 mm*71 mm*60 mm

Kracht:

9 tot en met 36 V

Gyroscoopwaaier:

±300°/s

gyro Zero bias-stabiliteit:

≤ 1,0°/h

Acc-bereik:

±50g

Acc Zero Bias Stabiliteit:

≤ 100 ug

Precisie van de koers met zelfnoordzoeking:

≤ 1,5°/cosL

Azimuthmetingsnauwkeurigheid:

≤0.2°

Vibratie:

20~2000 Hz

Communicatie-interface:

CAN/RS422/Netwerk

Gewicht:

≤ 0,51 kg

Verpakking Details:

spons en doos

Levering vermogen:

100 stuks per maand

Markeren:

Micro-nano-geïntegreerde glasvezel gyroscoop

GNSS/INS geïntegreerde glasvezel gyroscoop

Micro-nano geïntegreerd traagheidsnavigatiesysteem

Productbeschrijving

INS-100 is een nauwkeurig geïntegreerd navigatiesysteem dat is uitgerust met drie zelfontwikkelde 40 glasvezel gyroscopen, drie eigen MEMS-versnellingsmeters en GNSS-modules.en realiseert hoge precisie positionering en navigatie in complexe omgevingen door middel van multi-sensor fusie en geïntegreerde navigatie algoritmeHet product heeft een hoge betrouwbaarheid en een sterke aanpasbaarheid aan het milieu. De producten kunnen op grote schaal worden gebruikt in intelligent rijden, UAV, landmeting en kartografie, maritiem kompas, stabiel platform,foto-elektrische capsule, onderwatervoertuigen en andere velden.



De belangrijkste functies van het geïntegreerde navigatiesysteem zijn de volgende:1. De initiële uitlijningsfunctie wordt voltooid door gebruik te maken van de uitgang van het traagheidsapparaat, en de schudende basis uitlijning en de bewegende uitlijning kan worden uitgevoerd;
2De GPS-informatie die van buitenaf wordt ontvangen, kan worden gebruikt om de geïntegreerde navigatiefunctie te voltooien en informatie uit te voeren zoals hoek, snelheid en positie.
3. Nadat het satellietsignaal is verloren, kunnen de uitgang van het traagheidsapparaat en de ingang van de kilometerteller worden gebruikt om de navigatieberekening voort te zetten;
4Het kan hoge prestaties en een hoge steekproefsnelheid gyro raw output en toe te voegen raw data voor stabiele platform controle.
5Het programma en de configuratieparameters kunnen online worden geüpgraded via de seriële poort.

Technische parameter

Girotechnologie

Project		Indicatoren	Opmerking
Giro	Meetbereik	-300°/s ~+300°/s
	Resolutie	≤ 0,5°/h
	Bias residu	-1,0°/h ~ +1,0°/h
	Willekeurige wandeling	00,05 o / h
	Biasstabiliteit bij kamertemperatuur	≤ 0,3°/h ((1σ)	10 seconden gladmaken, testresultaat 1 uur
	Biasstabiliteit bij volle temperatuur	≤ 0,5°/h ((1σ)	10 seconden gladmaken, testresultaat 1 uur
	Herhaalbaarheid bij normale temperatuur Bias	≤ 0,3°/h ((1σ)	Statistieken van 6 testgegevens
	Biasherhaalbaarheid bij volle temperatuur	≤ 0,5°/h ((1σ)	Neem 2 Biasdata bij volle temperatuur, hoge temperatuur, lage temperatuur en normale temperatuur
	Niet-lineariteit van schaalfactoren	≤ 200 ppm	Volledige temperatuur en constante temperatuur
	Herhaalbaarheid door schaalfactoren	≤ 200 ppm ((1σ)	Volledige temperatuur en constante temperatuur
	Gyrostarttijd	≤ 5 s
	Gyrobandbreedte	300 Hz	Ontwerpbevestiging, batchtest
	Restfout bij installatie van een drieassige gyroscoop	≤ 30"

Technische indicatoren van de versnellingsmeter

Project		Indicatoren	Opmerking
Versnelling	Meetbereik	-50 g ~ +50 g	Ontwerp- en selectiegarantie
	Niet-lineariteit van schaalfactoren	≤ 200 ppm	Ontwerp- en selectiegarantie
	Biasstabiliteit bij volle temperatuur	≤ 100ug ((1σ)	10 seconden gladmaken, testresultaat in 1 uur
	Biasherhaalbaarheid bij volle temperatuur	≤ 100ug ((1σ)	Neem 2 Biasdata bij volle temperatuur, hoge temperatuur, lage temperatuur en normale temperatuur
	Herhaalbaarheid door schaalfactoren	≤ 100 ppm ((1σ)	Ontwerp- en selectiegarantie
	Willekeurige wandeling	≤ 0,02 m/s/h1/2
	Tel de starttijd op.	≤ 5 s
	Restfout bij installatie van drieassige toevoeging	≤ 30"

Aligneringsnauwkeurigheid

Project		Indicatoren	Opmerking
Aligneringsnauwkeurigheid	Noord zoekt tijd.	≤5min	Over het algemeen is de standaard 3 minuten of 5 minuten.
	Herhaalbaarheid van de uitlijning van de richtinghoek	≤ 1°/cosL	1σ
	Herhaalbaarheid van de toonhoogte	≤ 0,05°	1σ
	Herhaalbaarheid van de rolhoek	≤ 0,05°	1σ
	Modus noordzoek	Facultatief	Het kan realiseren schommelen basis uitlijning, GPS hulp uitlijning tijdens het reizen, kilometerteller hulp uitlijning tijdens het reizen en hoofd Inertiële navigatie-overdracht.

Geïntegreerde navigatie nauwkeurigheid (satelliet effectief)

Project		Indicatoren	Opmerking
Aligneringsnauwkeurigheid	Noord zoekt tijd.	≤5min	Over het algemeen is de standaard 3 minuten of 5 minuten.
	Herhaalbaarheid van de uitlijning van de richtinghoek	≤ 1°/cosL	1σ
	Herhaalbaarheid van de toonhoogte	≤ 0,05°	1σ
	Herhaalbaarheid van de rolhoek	≤ 0,05°	1σ
	Modus noordzoek	Facultatief	Het kan realiseren schommelen basis uitlijning, GPS hulp uitlijning tijdens het reizen, kilometerteller hulp uitlijning tijdens het reizen en hoofd Inertiële navigatie-overdracht.

Inertiële navigatie nauwkeurigheid (ongeldige satelliet)

Project		Indicatoren	Opmerking
Inertiële navigatie nauwkeurigheid	Naleving van de koershoek	≤ 2°/h
	Pitch Angle Holding nauwkeurigheid	≤ 0,2°/h
	Naleving van de voorschriften van punt 6.2.3	≤ 0,2°/h
	Pure inertiële positioneringsnauwkeurigheid	≤ 20m ((100s)	CEP, zonder externe informatiehulp
	Positiestelling nauwkeurigheid van de geïntegreerde navigatie met de kilometerteller	≤ 0,2% (afstand van meer dan 3 km)
	Positiestelling nauwkeurigheid van de geïntegreerde navigatie met de kilometerteller	≤1m ((50s)
