Ins500 Vezelins Gesloten de Lijn Hoge Precisie van het Navigatiesysteem

Name: Ins500 Vezelins Gesloten de Lijn Hoge Precisie van het Navigatiesysteem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	INS500
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE ROHS

Product Name:

navigatiesysteem

Positioneringsnauwkeurigheid:

0,8 nm/u

Regelnauwkeurigheid:

0.1°

Houding nauwkeurigheid:

0.03°

Snelheid Nauwkeurigheid:

0.1m/s ((RMS)

Gyroscoopwaaier:

±400°/sec

Versnellingsmeterwaaier:

±20g

Verpakking Details:

sponge+box

Levering vermogen:

100/month

Markeren:

INS500 Ins Navigatiesysteem

Vezelins Navigatiesysteem

Ins de Gesloten Lijn van het Navigatiesysteem

Productbeschrijving

INS500 Fiber INS Navigatiesysteem met gesloten lus met hoge precisie

Productspecificaties

Aantekening	Waarde
Naam van het product	Navigatiesysteem
Positioneringsnauwkeurigheid	00,8 nm/h
Precies van de koers	0.1°
Gevoel nauwkeurigheid	00,03°
Snelheidsnauwkeurigheid	0.1m/s ((RMS)
Giro-bereik	± 400°/s
Versnellingsmeterbereik	± 20 g

Productbeschrijving

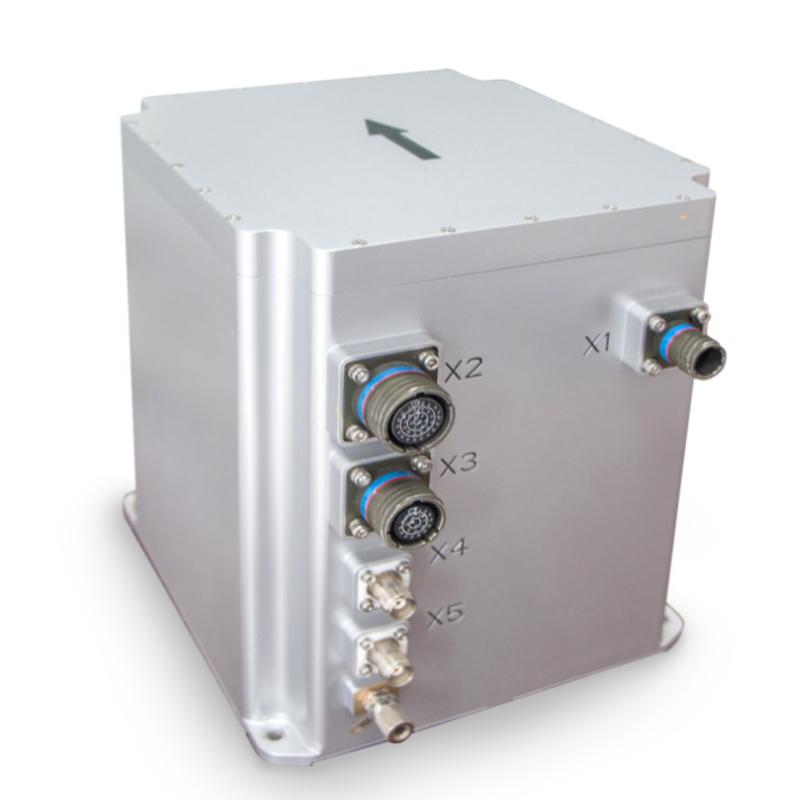

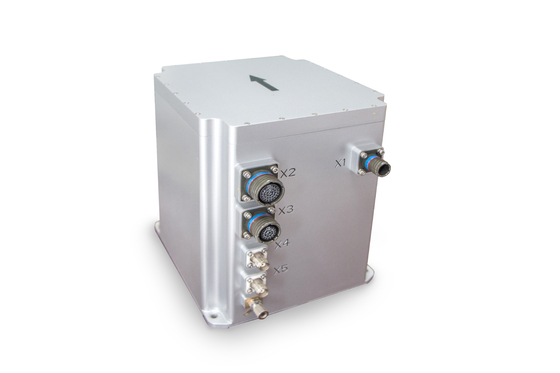

Het INS500 glasvezel geïntegreerde navigatiesysteem beschikt over een gesloten lus met hoge precisie glasvezel gyro, versnellingsmeter en high-end GNSS-ontvanger boards.Door middel van meerdere sensor fusie en decodering algoritmen, biedt het nauwkeurige navigatiepositie-, snelheids- en positie-informatie om aan de eisen van nauwkeurige metingen en besturing te voldoen.

De belangrijkste toepassingsgebieden zijn de inertiële/satelliet geïntegreerde navigatiemodus en de zuivere inertiële modus.het kan in de pure traagheidsmodus gaan (als GPS-fusie nooit is uitgevoerd nadat de stroom is ingeschakeld)Na het starten heeft het een nauwkeurige houdingsmetingsfunctie en kan het toonhoogte, rol en koers uitsluiten.

Technische specificaties

Artikel 2	Testomstandigheden	A0 Indicatoren	B0 Indicatoren
Positioneringsnauwkeurigheid	GNSS geldig, enkel punt	1.2m ((RMS)	1.2m ((RMS)
Positioneringsnauwkeurigheid	GNSS geldig, RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
Positiebehoud (GNSS-falen)		1.5nm/h ((50%CEP),5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
Precies van de koers	Het noorden zoekt zichzelf	0.1°×sec(Lati), *Lati:latitude (RMS),10min	0.06°×sec(Lati),Static basis 5min uitlijning; 0.03°×sec(Lati),Static basis 5min uitlijning;*Lati:latitude (RMS)
Koersbehoud (GNSS-falen)		0.05°/h ((RMS),0.1°/2h ((RMS)	0.02°/h ((RMS),0.05°/3h ((RMS)
Gevoel nauwkeurigheid	GNSS geldig	0.03° ((RMS)	0.01° ((RMS)
Houding van de houding (GNSS-falen)		0.02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
Snelheidsnauwkeurigheid	GNSS geldig, enkel punt L1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Snelheidsbehoud (GNSS-falen)		2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
met een vermogen van niet meer dan 50 W	Meetbereik	± 400°/s	± 400°/s
met een vermogen van niet meer dan 50 W	Biasstabiliteit	≤ 0,02°/h	≤ 0,01°/h
Quartzflexible versnellingsmeter	Meetbereik	± 20 g	± 20 g
Quartzflexible versnellingsmeter	Biasstabiliteit	≤ 50 μg (gemiddeld 10 s)	≤ 20 μg (gemiddeld 10 s)

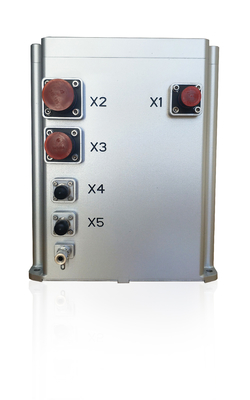

Communicatie-interface

RS422:6 manieren. Baud-snelheid varieert van 9,6 KBPS tot 921,6 KBPS (standaard: 115,2 KBPS).
RS232:1 manier. Baud-snelheid varieert van 9,6 KBPS tot 921,6 KBPS (standaard: 115,2 KBPS). Maximale frequentie: 1000Hz ((raw data), standaard frequentie: 200Hz

Fysieke kenmerken

Kenmerkend	Specificatie
Spanning	24 ∼ 36 VDC
Energieverbruik	≤ 30 W
Afmeting	199 mm × 180 mm × 219,5 mm
Gewicht	6.5 kg. ≤ 7,5 kg (niet-luchtvaart) ≤ 6,5 kg (luchtvaart optioneel)

Milieuspecificaties

Parameter	Specificatie
Werktemperatuur	-40°C~+60°C
Bergingstemperatuur	-45°C~+65°C
Trillingen (met demping)	5 tot en met 2000 Hz,6.06 g
Schok (met schokdemper)	30 g, 11 ms

Betrouwbaarheid

Parameter	Specificatie
Levensduur	> 15 jaar
Continu werktijd	> 24 uur
