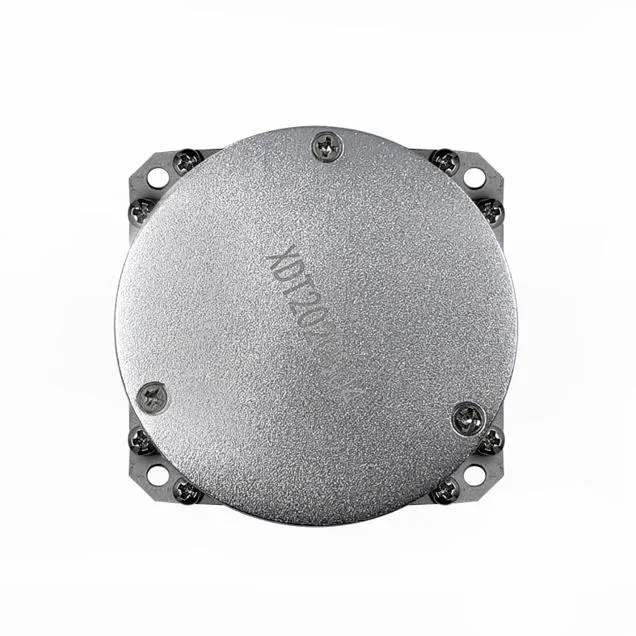

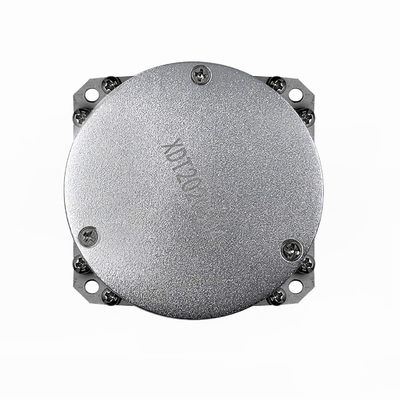

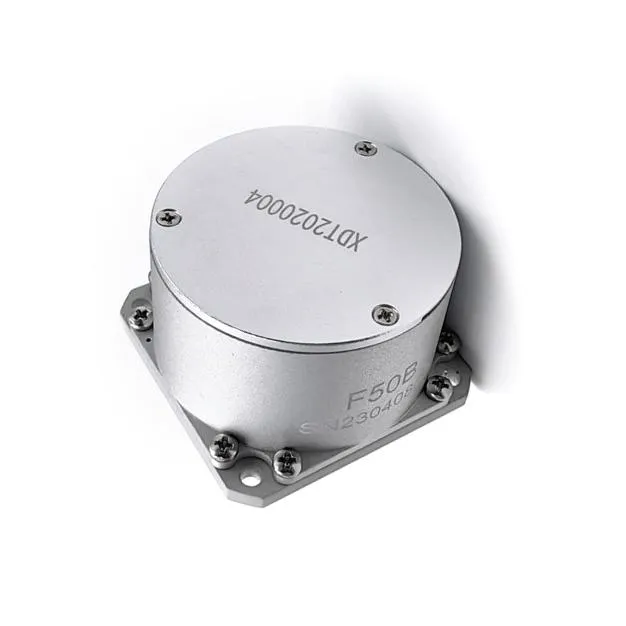

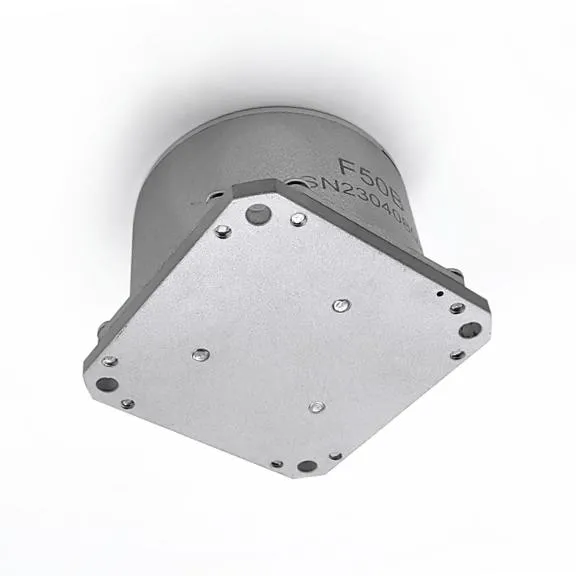

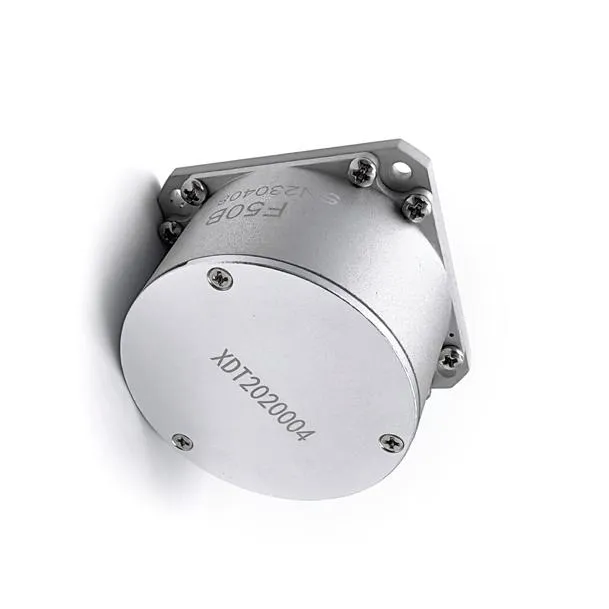

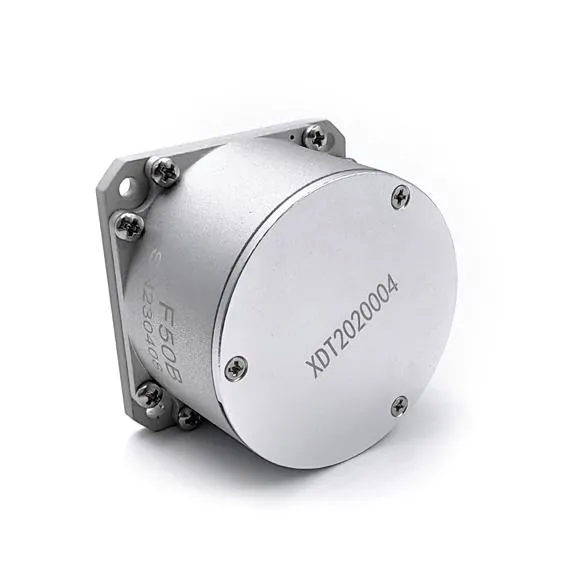

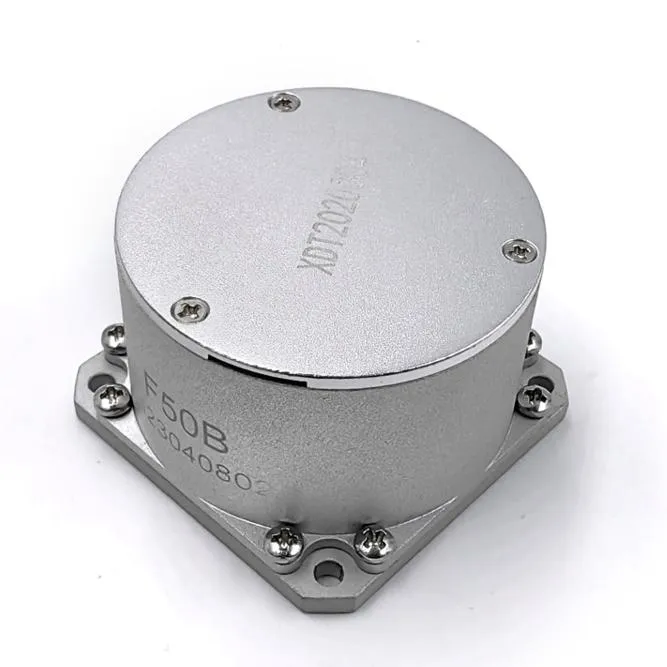

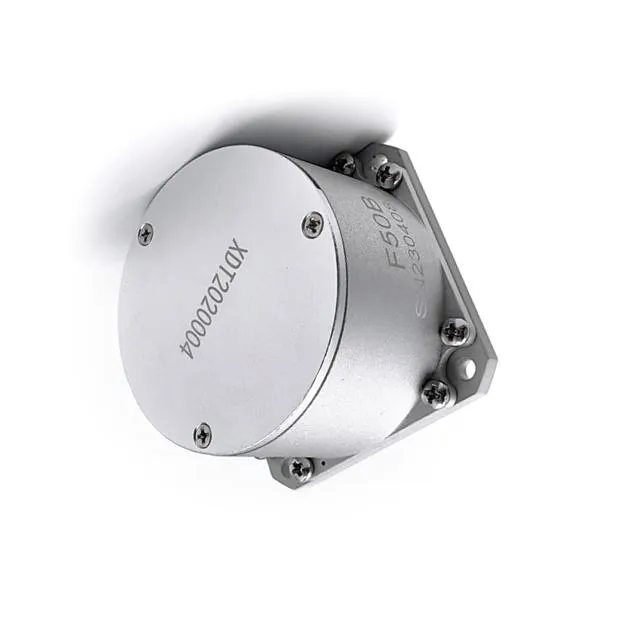

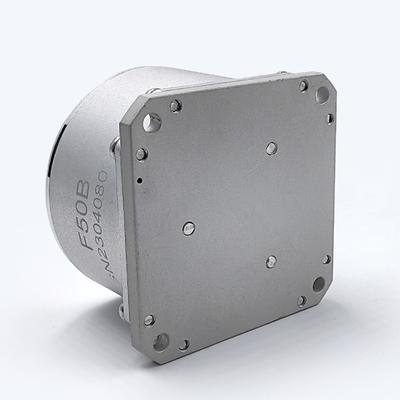

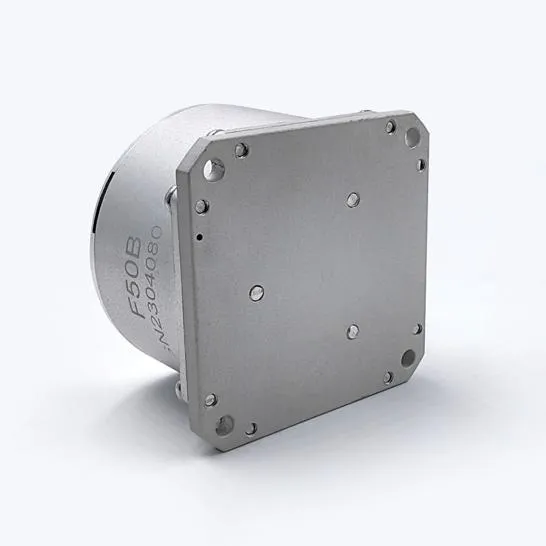

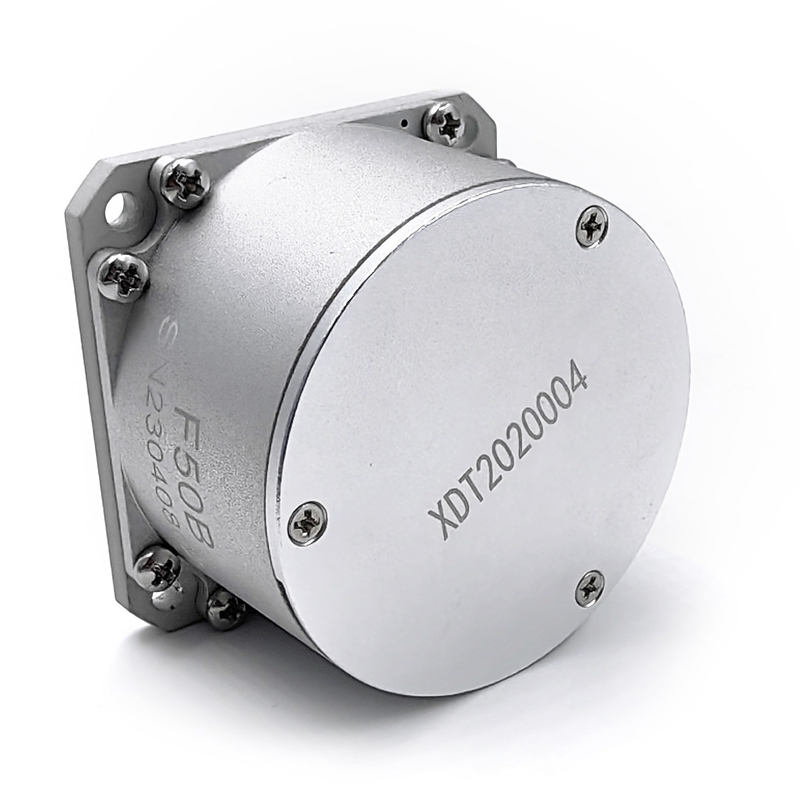

Goedkope FOG-optische giroscoop met een klein volume

Merknaam:	Firepower
Modelnummer:	F50B
MOQ:	1 stuks
Prijs:	US$2,800.00~3,000.00
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Meetbereik:

-500~+500°/s

nul bias stabiliteit:

≤ 0,1°/h, 10 s

Nul Bias Herhaalbaarheid:

≤0.1°/h

Willekeurige loopcoëfficiënt:

≤ 0,01°/√h

Schaalfactor niet-lineariteit:

≤ 40 ppm

Herhaalbaarheid door schaalfactoren:

≤ 40 ppm

Asymmetrie van de schaalfactor:

≤ 40 ppm

Starttijd:

≤ 1 s

Bandbreedte:

500Hz

Stroomvoorziening:

± 5 ± 0,15 V

Kracht:

≤6W

Werktemperatuur:

-40 °C tot +70 °C

Bergingstemperatuur:

-55~+85°C

Vibratie:

20~2000 Hz, 0,06 g2/Hz

Effect:

30 g, 11 ms

Baud-tarief:

921600 (aanpasbaar) bps

Uitgangsmodus:

RS-422

Verbinding:

J30J-15TJL/(aanpasbaar)

Algemene Dimesions:

50 mm*50 mm*32 mm

Installatiedimensies:

43 mm*43 mm

Verpakking Details:

spons en doos

Levering vermogen:

100 stuks per maand

Markeren:

Gyroscoop met glasvezel in sluiterloop

Gyroscoop met glasvezel met klein volume

Goedkope glasvezel gyroscoop

Productbeschrijving

1.1Productbeoordeling
Dit product is een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoekfrequentie van de drager langs de gevoelige as van het product te meten.De hoekfrequentie-sensor van het product is een glasvezelring, wordt een digitaal detectiecircuit met gesloten lus gebruikt om het optische padverschil van het door de externe fysieke hoekfrequentie veroorzaakte verspreidingslicht in de wijzers van de klok en in de tegenwijzers van de klok te extraheren,die wordt waargenomen door de glasvezelring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van het detecteren van het signaal van de hoekfrequentie is bereikt.

1.2 Functie
Dit product is samengesteld uit een optische hoekversnellingssensor en een signaaldetectie-eenheid, die informatie over hoekversnelling en interne temperatuur op één as verstrekken.
1.3 Toepassing
De producten zijn voornamelijk geschikt voor toepassingen zoals middelgrote nauwkeurigheid inertiële navigatiesystemen, positionerings- en oriëntatie-systemen en servo-stabilisatiesystemen.

Het product bestaat voornamelijk uit de volgende componenten:
a) optische padcomponenten;
b) detectie- en besturingssignaalcircuitbord;
c) skelet, schelp en andere structurele onderdelen van de glasvezelring;
1.3Grootte
De totale afmetingen (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
Afmeting van de installatie (mm):41 x 41, 4 M3 schroeven

Grootte

Elektrische interface

Pinnummer	Definitie	Leg uit.
1,9	T+	Seriepoortuitgang RS422 +
2,10	- Ik weet het niet.	Seriepoortuitgang RS422-
4,5	+5VA	Analoog voeding + 5V
6,7	AGND	Analoog vermogen grond
8,15	-5VA	Analoog stroomvoorziening -5V
12,13	VCC	Digitale voeding + 5/+ 3.3V
11,14	GND	Digitale krachtgrond
