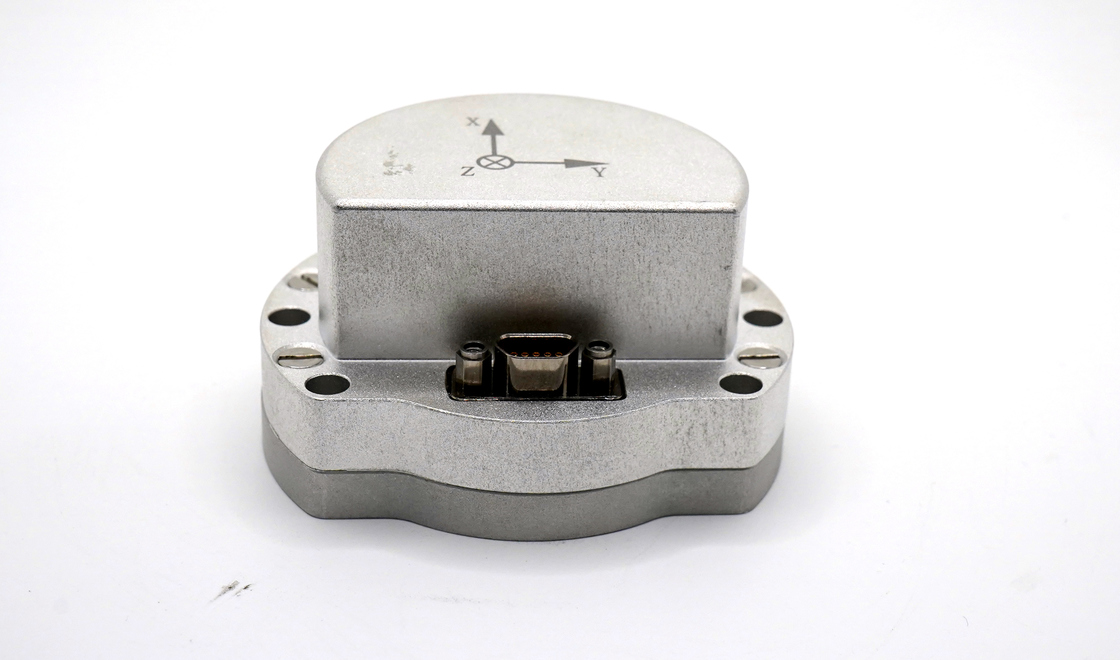

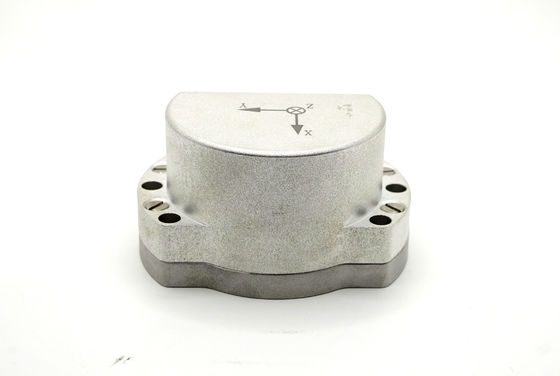

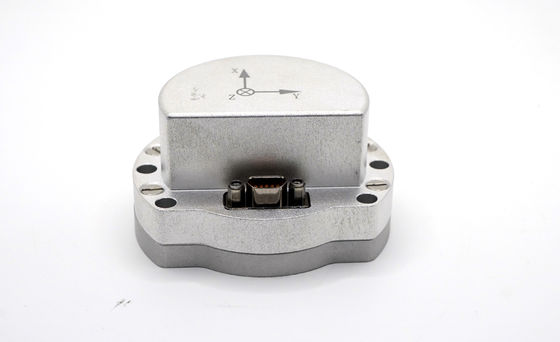

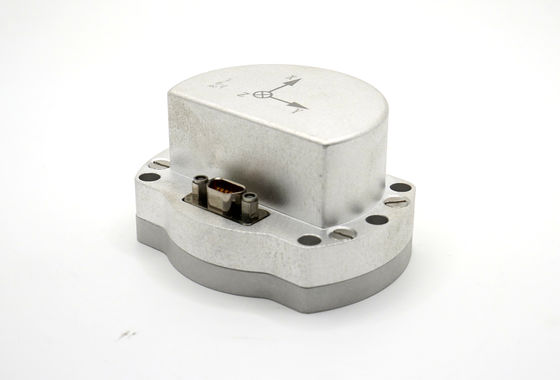

Vezeloptische gyro 50mm x 50mm x 32mm met ±500°/s bereik

Merknaam:	Firepower
Modelnummer:	F50A
MOQ:	1 stuks
Prijs:	US$2,800.00~3,000.00
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Meetbereik:

-500~+500°/s

nul bias stabiliteit:

≤ 0,05°/h, 10 s

Nul Bias Herhaalbaarheid:

≤0.05°/h

Willekeurige wandelcoëfficiënt:

≤ 0,006°/√h

Schaalfactor niet -lineariteit:

≤30ppm

Herhaalbaarheid door schaalfactoren:

≤30ppm

Asymmetrie van de schaalfactor:

≤30ppm

Starttijd:

≤ 1 s

Bandbreedte:

500Hz

Stroomvoorziening:

± 5 ± 0,15 V

Stroom:

≤6W

Bedrijfstemperatuur:

-40 °C tot +70 °C

Opslagtemperatuur:

-55~+85°C

Trilling:

20~2000 Hz, 0,06 g2/Hz

Invloed:

30 g, 11 ms

Baudrente:

921600 (aanpasbaar) bps

Uitgangsmodus:

RS-422

Aansluiting:

J30J-15TJL/(aanpasbaar)

Algemene afmetingen:

50 mm*50 mm*32

Installatiedimensies:

43 mm*43 mm

Verpakking Details:

spons en doos

Levering vermogen:

100 stuks per maand

Markeren:

Inertiële hoeksnelheidssensor

De Optische Gyroscoop van de hoge Precisievezel

Gyroscoop met glasvezel in sluiterloop

Productbeschrijving

Productoverzicht

Optische Sagnac-effect Inertiele Hoekfrequentie Sensor

Deze hoogprecisie inertiele hoekfrequentiesensor maakt gebruik van het optische Sagnac-effect om de hoeksnelheid langs zijn gevoelige as te meten. Het systeem beschikt over een digitaal closed-loop detectiecircuit dat optische padverschillen tussen kloksgewijze en tegen de klok in lichtvoortplanting nauwkeurig extraheert, waardoor een nauwkeurige hoekfrequentiemeting mogelijk is.

Belangrijkste Kenmerken

Optische vezelring hoekfrequentie-sensoreenheid
Digitaal closed-loop detectiecircuit
Biedt een-assige hoektoenamegegevens
Inclusief interne temperatuurbewaking
Precisie spanningssignaalconversie en feedback

Technische Specificaties

Afmetingen

Totale afmetingen: 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 mm (L × B × H)
Montageafmetingen: 43 ± 0,1 × 43 ± 0,1 mm (L × B), Φ3,2 mm × 4 montagegaten

Elektrische Interface

Pinnummer	Definitie	Beschrijving
1	+5V	Voedingsingang
2	GND	Voedingsaarde
4	RXD+	Gyro differentiële sortering en correctie
5	TXD+	Gyro RS422 uitgang positief
8	RXD-	Gyro differentiële gating negatief
9	TXD-	Gyro RS422 uitgang negatief
