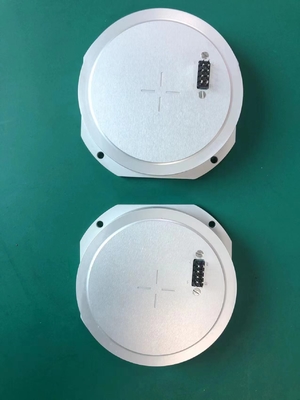

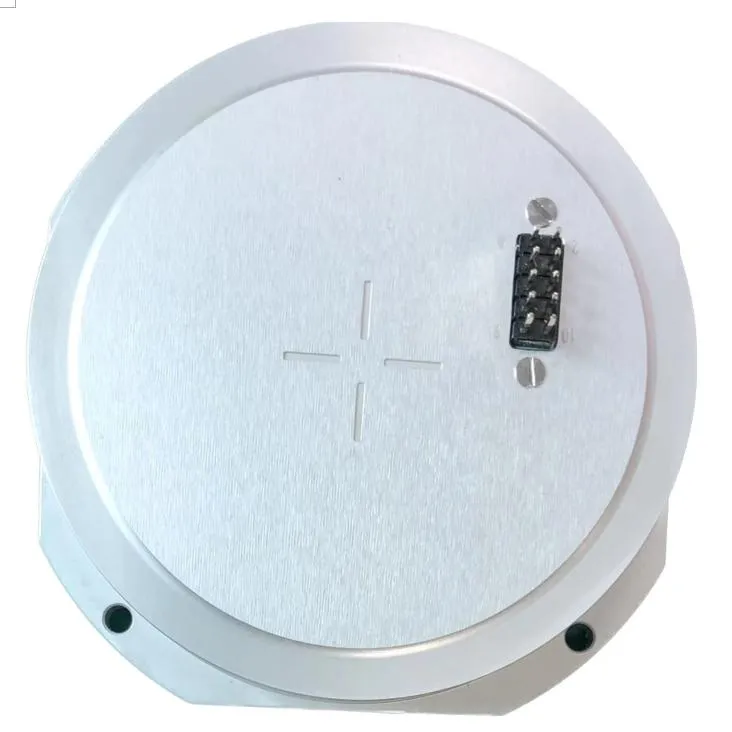

High Precision FOG Micro-nano Integrated Fiber Optic Gyroscope met nul Bias Stability ≤ 0,8°/h 10s

Merknaam:	Firepower
Modelnummer:	MFOG-910A
MOQ:	1 stuks
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	500 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Meetbereik:

-240~+240°/s

nul bias stabiliteit:

≤ 0,8°/h ((10s, 1

Nul vooringenomenheid:

≤ 0,8°/h1

Willekeurige wandelcoëfficiënt:

≤ 0,02°/√h

Schaalfactor:

47 ± 5

Starttijd:

≤ 2 s

Bandbreedte:

≥ 300 Hz

Stroomvoorziening:

5 ± 0.25, ± 12

Kracht:

≤1W

Werktemperatuur:

-45°C tot +70°C

Bergingstemperatuur:

-55~+85°C

Vibratie:

20~2000 Hz, 0,04 g2/Hz

Effect:

30 g, 11 ms

Uitgangsmodus:

Analoogspanning

Verbinding:

soldeersnoer/pad

Algemene afmetingen:

82 mm*82 mm*19,5 mm

Verpakking Details:

spons en doos

Levering vermogen:

500 stuks per maand

Markeren:

De Optische Gyroscoop van de hoge Precisievezel

Micro-nano-geïntegreerde glasvezel gyroscoop

Zero Bias Stability Glasvezel Gyroscoop

Productbeschrijving

Specificaties

Nr.	Items	Waarde
1	Bereik (°/s)	±240
2	Schaalfactor(mV/°/s)	47±5
3	Schaalfactor non-lineariteit (ppm)	≤1000
4	Bias stabiliteit (10s,1σ, °/h)	≤0.8
5	Bias herhaalbaarheid (1σ,,°/h)	≤0.8
6	3dB bandbreedte (Hz)	≥1000
7	Willekeurige loop(°/√h)	≤0.02
8	Voeding (V)	5+0.25 +12
9	Stroomverbruik (W)	≤1.5
10	Impact (g)	≥1500
11	Versnelling (g)	≥70
12	Levensduur in jaren (Computationele Evaluatie)	≥15
13	MTBF (Computationele Evaluatie)	≥100000

High Precision FOG Micro-nano Integrated Fiber Optic Gyroscope met nul Bias Stability ≤ 0,8°/h 10s 0
1Inleiding
1.1Productoverzicht
MFOG-910 vezelgyro (hierna dit product genoemd) is een hoeksnelheidssensor die licht, mechanica en elektronica integreert. Gebaseerd op het Sagnac-effect, integreert het een verscheidenheid aan zeer betrouwbare micro-nano vezelapparaten om het detectieproces te bereiken door het detecteren, verwerken en terugkoppelen van het faseverschil dat wordt gegenereerd door twee lichtstralen die in tegengestelde richting propageren. Dit product realiseert ultra-hoge rotatiesnelheidsmeting door het herontwerp van optiek, structurele ondersteuning en besturingsalgoritmen.
Dit product bestaat voornamelijk uit optische padcomponenten, circuitcomponenten en structurele componenten. Het heeft de kenmerken van een eenvoudige structuur, geen bewegende delen, geen slijtdelen, schokbestendigheid, snelle start, klein formaat, lichtgewicht en hoge betrouwbaarheid. Het kan worden toegepast op de besturing en meting van bewegingsdragers.
1.2Samenstelling
Het product bestaat voornamelijk uit de volgende componenten:
a) optische padcomponenten;
b) Detectie- en besturingssignaal printplaat;
c) Optische vezelringskelet, behuizing en andere structurele onderdelen;

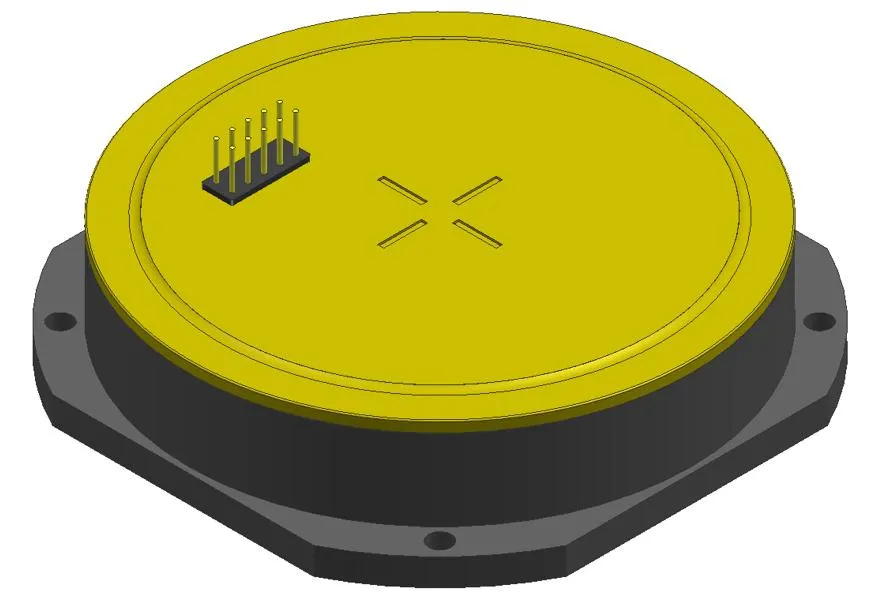

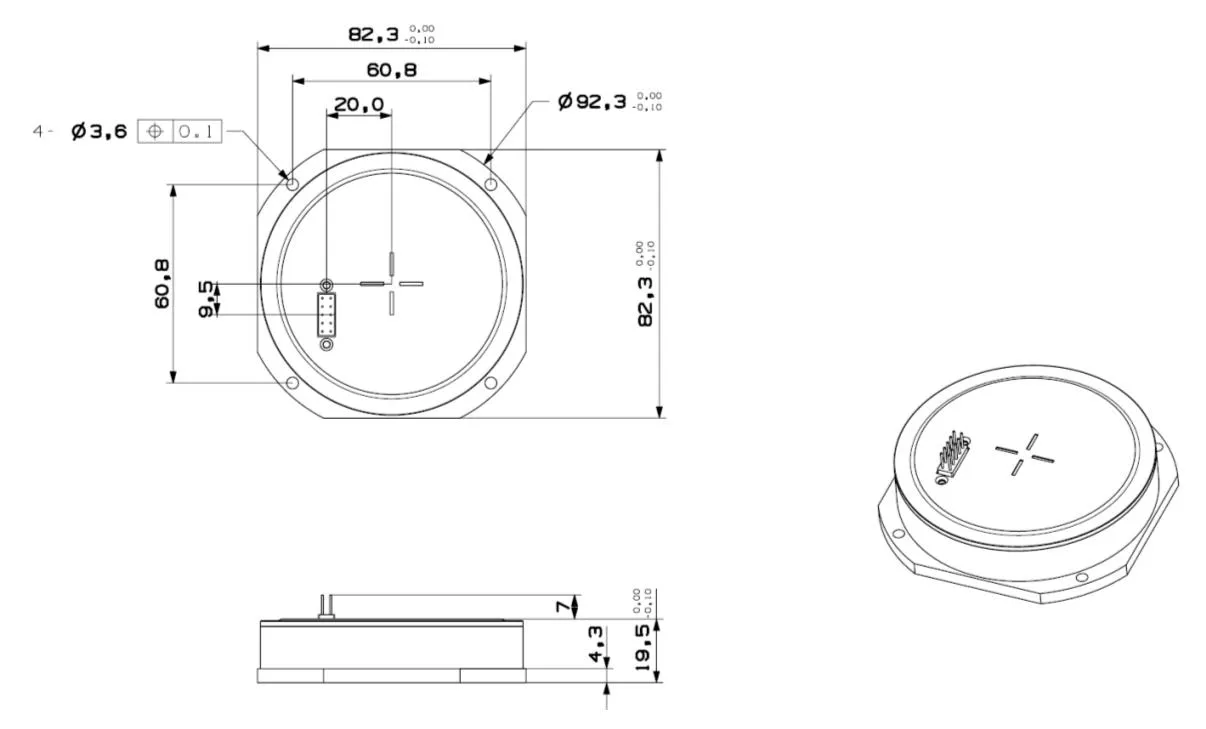

1.3Afmetingen
82mm×82mm×19.5mm(exclusief stekker).

Afmetingen

Elektrische Interface

Nr.	Definitie	Opmerking
1	5V	Stroomverbruik is minder dan 1W
2	12V
3	Uitgang	Differentiële uitgang met AGND
4	-12V
5	AGND	Analoge GND
6	GND
7	null
8	GND	Voeding GND
9	TS	TMP temperatuursensorsignaal Conversierelaties T=(TS-750)/10+25 De eenheid is mV, T is de temperatuur in Celsius

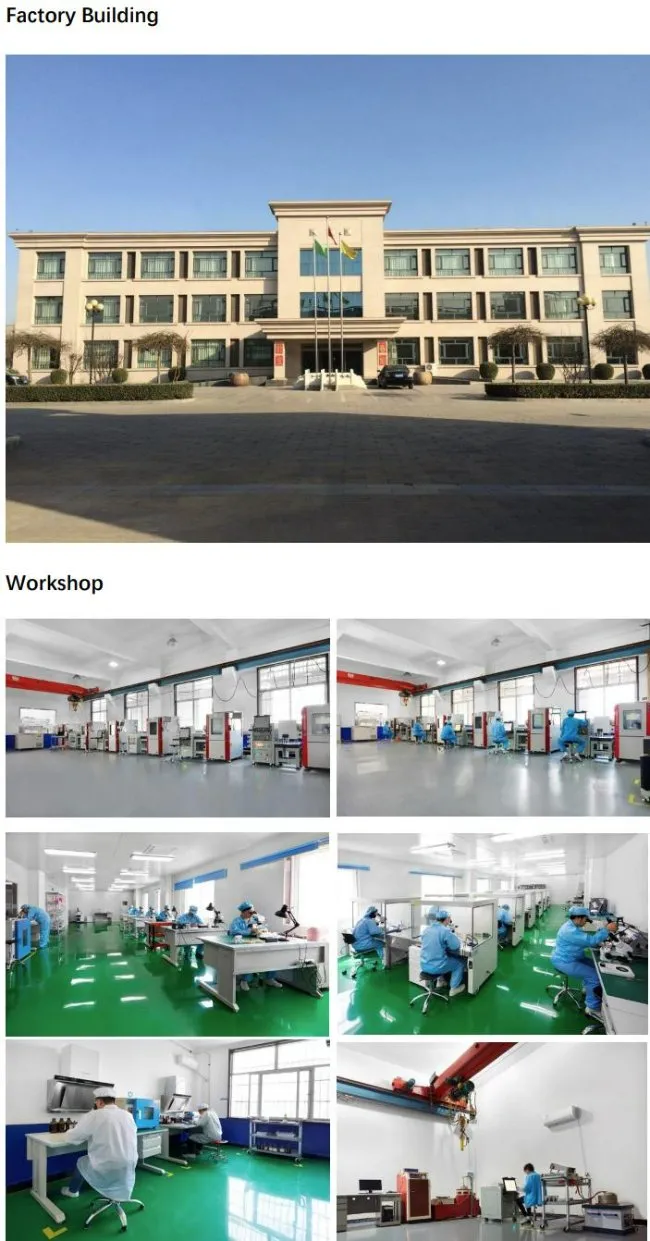

Bedrijf en productie
