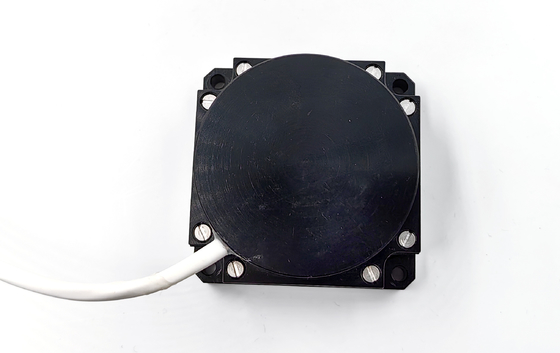

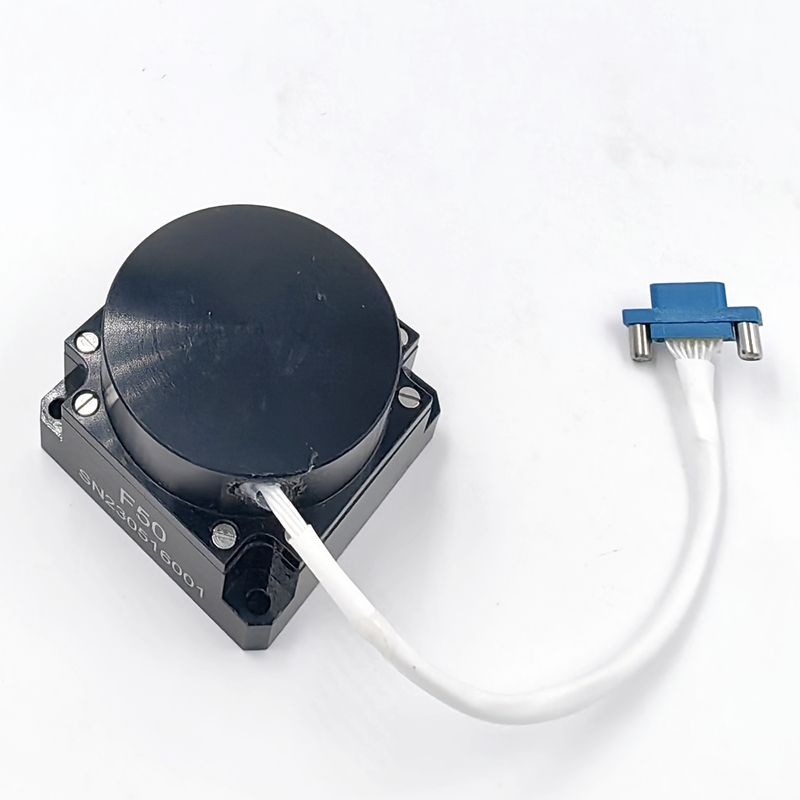

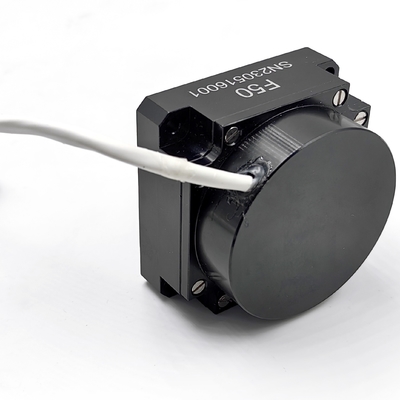

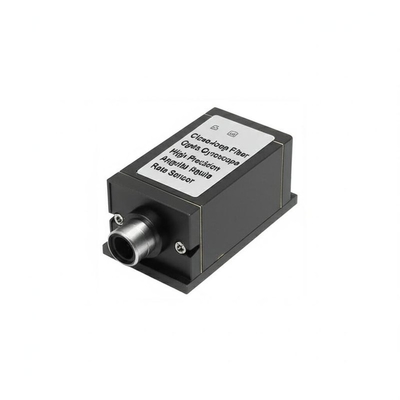

Close-loop glasvezel gyroscoop hoge precisie traagheid hoekfrequentie sensor

Merknaam:	Firepower
Modelnummer:	F50A
MOQ:	1 stuks
Prijs:	US$2,800.00~3,000.00
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Meetbereik:

-500~+500°/s

nul bias stabiliteit:

≤ 0,05°/h, 10 s

Nul Bias Herhaalbaarheid:

≤0.05°/h

Willekeurige loopcoëfficiënt:

≤ 0,006°/√h

Schaalfactor niet-lineariteit:

≤30ppm

Herhaalbaarheid door schaalfactoren:

≤30ppm

Asymmetrie van de schaalfactor:

≤30ppm

Starttijd:

≤ 1 s

Bandbreedte:

500Hz

Stroomvoorziening:

± 5 ± 0,15 V

Kracht:

≤6W

Werktemperatuur:

-40 °C tot +70 °C

Bergingstemperatuur:

-55~+85°C

Vibratie:

20~2000 Hz, 0,06 g2/Hz

Effect:

30 g, 11 ms

Baud-tarief:

921600 (aanpasbaar) bps

Uitgangsmodus:

RS-422

Verbinding:

J30J-15TJL/(aanpasbaar)

Algemene afmetingen:

50 mm*50 mm*32

Installatiedimensies:

43 mm*43 mm

Verpakking Details:

spons en doos

Levering vermogen:

100 stuks per maand

Markeren:

Inertiële hoeksnelheidssensor

De Optische Gyroscoop van de hoge Precisievezel

Gyroscoop met glasvezel in sluiterloop

Productbeschrijving

1.1Productbeoordeling
Dit product is een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoekfrequentie van de drager langs de gevoelige as van het product te meten.De hoekfrequentie-sensor van het product is een glasvezelring, wordt een digitaal detectiecircuit met gesloten lus gebruikt om het optische padverschil van het door de externe fysieke hoekfrequentie veroorzaakte verspreidingslicht in de wijzers van de klok en in de tegenwijzers van de klok te extraheren,die wordt waargenomen door de glasvezelring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van het detecteren van het signaal van de hoekfrequentie is bereikt.

1.2 Functie
Dit product is samengesteld uit een optische hoekversnellingssensor en een signaaldetectie-eenheid, die informatie over hoekversnelling en interne temperatuur op één as verstrekken.
1.3 Toepassing
De producten zijn voornamelijk geschikt voor toepassingen zoals middelgrote nauwkeurigheid inertiële navigatiesystemen, positionerings- en oriëntatie-systemen en servo-stabilisatiesystemen.

Het product bestaat voornamelijk uit de volgende componenten:
a) optische padcomponenten;
b) detectie- en besturingssignaalcircuitbord;
c) skelet, schelp en andere structurele onderdelen van de glasvezelring;
1.3Grootte
De totale afmetingen (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);
Installatieafmeting (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

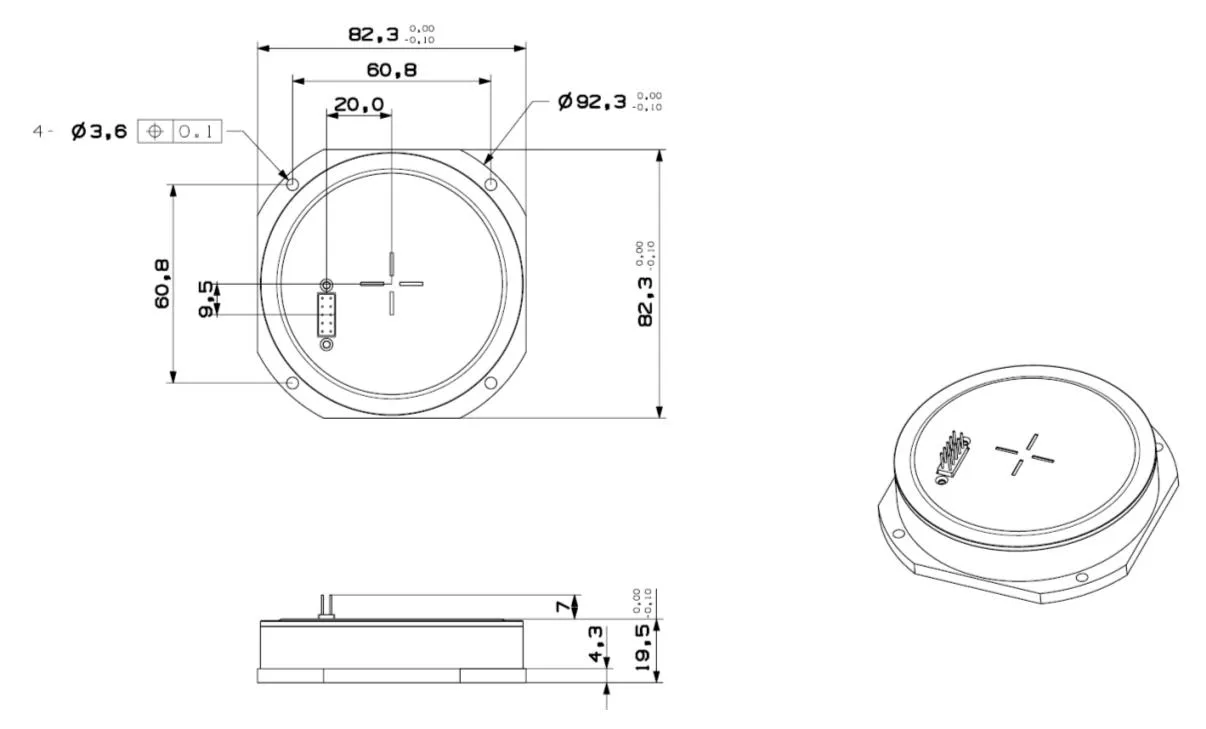

Grootte

Elektrische interface

Kernpuntnummer	Definitie	Commentaar
1	+5V	Invoer van stroomvoorziening
2	GND	Krachtgrond
3	- Dat is...	Voorbehouden
4	RXD+	Gyrodifferentiële sortering en correctie
5	TXD+	Giro RS422-uitgang positief
6	+5V	Invoer van stroomvoorziening
7	GND	Krachtgrond
8	RXD-	Gyrodifferentieel gating negatief
9	TXD-	Giro RS422-uitgang negatief
