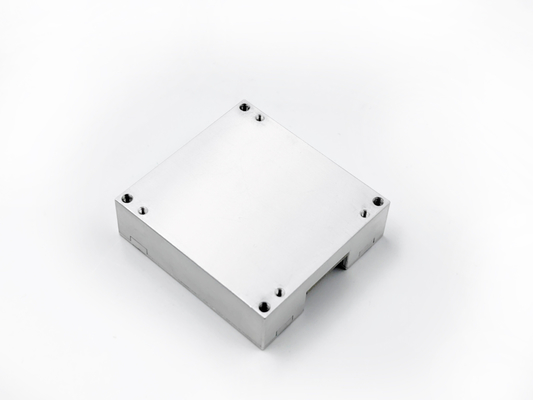

Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h

Name: Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	16488C

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyroscoopwaaier:

± 450°/s

gyro Zero bias-stabiliteit:

5.1 °/h

Acc-bereik:

± 18 g

Acc Zero Bias Stabiliteit:

00,07 mg

Bandbreedte (-3 dB):

330 Hz

Willekeurige wandeling:

0.26o/√h

Interface:

1 kanaal SPI/UART/CAN

Energieverbruik:

0.6W

Markeren:

KT-EX 9-2 Imu-sensor

Hoog nauwkeurige Imu-sensor

330Hz Imu sensor

Productbeschrijving

Productbeschrijving

De16488C inertiële meeteenheid met meerdere vrijheidsgraden is een compleet inertieel systeem met een ingebouwde drie-assige gyroscoop, een drie-assige versnellingsmeter, een drie-assige magnetometer en een druksensor voor het meten van de drie-assige hoek van de dragerparameters zoals snelheid, versnelling, drie-assig magnetisch veld, luchtdruk, enz., uitvoergegevens na foutcompensatie (inclusief temperatuurcompensatie, installatie-uitlijningshoekcompensatie, niet-lineaire compensatie, enz.) volgens het communicatieprotocol via SPI.

Drie-assige digitale gyroscoop:
1. ± 450º/s dynamisch meetbereik;
2. Nul-bias stabiliteit: 5,1 °/h
Triaxiale digitale versnellingsmeter:
1. ± 18 g dynamisch meetbereik;
2. Nul-bias stabiliteit: 0,07 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000 uur;
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 ºC ~ 70 ºC): ingebouwde hoogwaardige temperatuurkalibratie- en compensatie-algoritme;
Geschikt voor gebruik onder sterke trillingsomstandigheden;
Interface 1 kanaal UART, 1 kanaal SPI, 1 kanaal CAN

Technische parameters

parameter		Testcondities	Minimum	Typisch	Maximum	eenheid
Gyro	Dynamisch meetbereik	Configureerbaar (maximaal ± 1000)		±450		º/s
	Nul-bias instabiliteit	Allan-variantie, beter dan		5,1		º/h
	Nul-bias stabiliteit	1s glad, rms, beter dan		30		º/h
	Nul-bias over het volledige temperatuurbereik	-40 ºC ~ 85 ºC, 10s glad, rms		0,03		º/s
	Willekeurige wandeling	1б		0,26		º/√h
	Nul-bias herhaalbaarheid	1б		100		º/h
	Uitvoerruis	Geen filtering, rms		0,135		º/s
	Schaalfactor herhaalbaarheid	1б		0,1		%
	Schaalfactor non-lineariteit	FS=450 º/s		0,01		%FS
	Bandbreedte (-3dB)			330		Hz
	Kruiskoppeling			0,1		%
Versnellingsmeter	Dynamisch meetbereik	Configureerbaar (maximaal ± 40)		±18		g
	Nul-bias stabiliteit	Allan-variantie		0,07		mg
	Nul-bias over het volledige temperatuurbereik	-40 ºC ~ 85 ºC, 10s glad, rms		5		mg
	Willekeurige wandeling	1б		0,029		m/s/√h
	Nul-bias herhaalbaarheid	1б		5		mg
	Uitvoerruis	Geen filtering, rms		1		mg
	Schaalfactor herhaalbaarheid	1б		0,1		%
	Schaalfactor non-lineariteit	FS=10g		0,1		%FS
	Bandbreedte (-3dB)			330		Hz
	Kruiskoppeling			0,1		%
Magnetometer	Dynamisch meetbereik			±2,5		gauss
	Gevoeligheid			0,1		mgauss/LSB
	Non-lineariteit			0,5		%FS
Barometer	Drukbereik		300		1100	mbar
	Gevoeligheid			6,1 × 10^-7		mbar/LSB
	Totale fout			4,5		mbar
	Relatieve fout			2,5		mbar
	Non-lineariteit			0,1		%FS
Communicatie-interface	1 spi	Ingangsklokfrequentie			15	MHz
Communicatie-interface
Elektrische kenmerken	Spanning	DC	2,5	3,3 ± 10%	5	V
	Stroomverbruik			0,6	1	W
	Rimpel	P-P			100	mV
	gewicht			48±2		g
Gebruiksomgeving	Bedrijfstemperatuur	Schaalbaar	-40		85	ºC
	opslagtemperatuur		-55		85	ºC
	trilling			10~2000Hz,6.06g
	Schok			5000g,0.1ms

Afmeting

Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h 0

Betaling & Verzending

Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h 1

Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h 2

Laag stroomverbruik Imu-sensor voor 3dB Bandbreedte 330Hz Willekeurige wandeling 0.26o/√h 3
