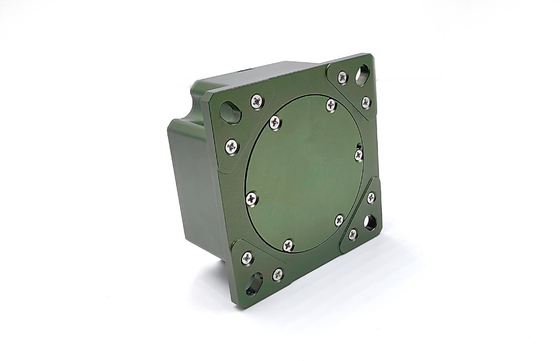

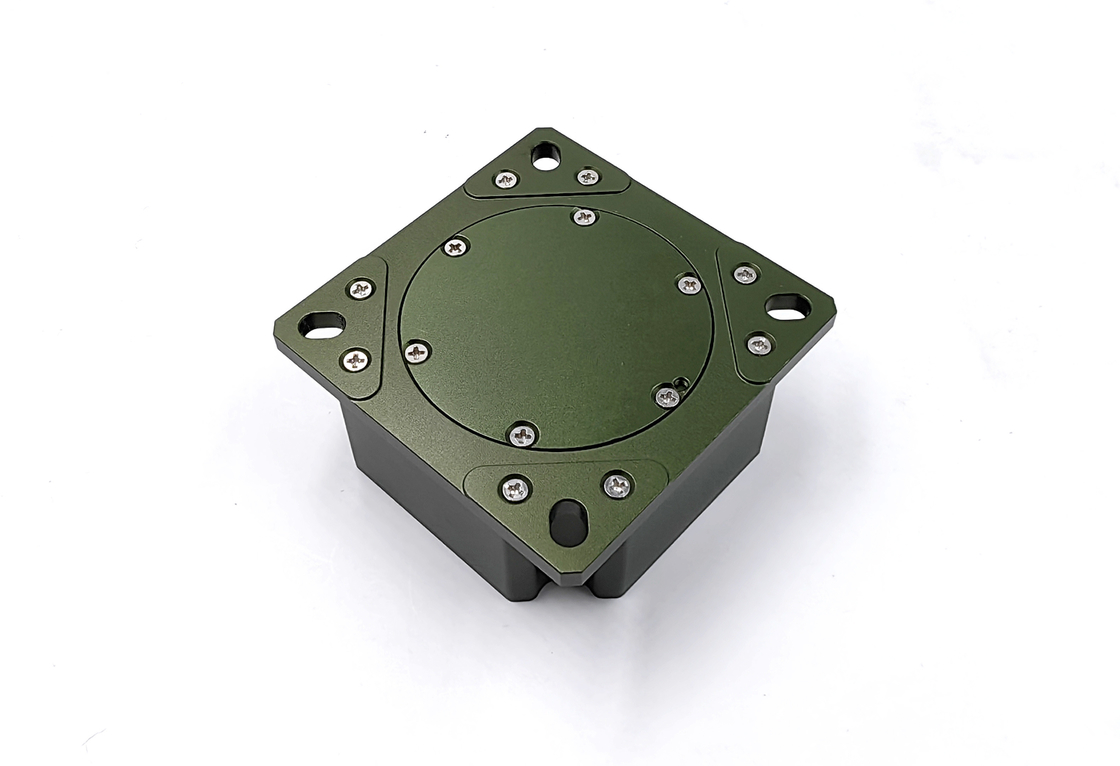

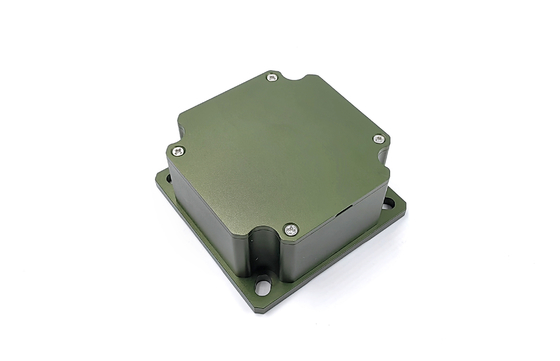

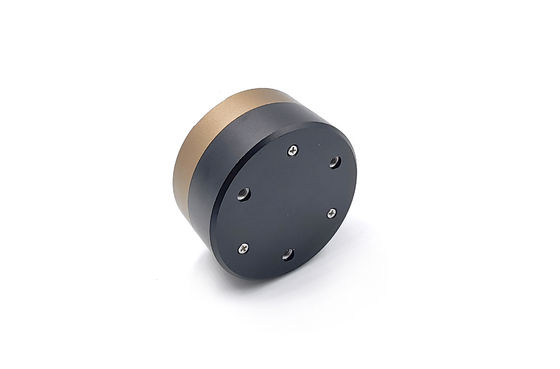

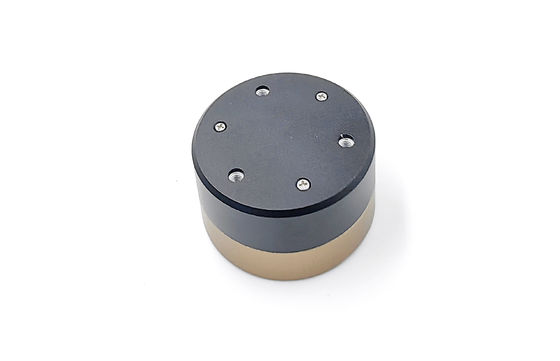

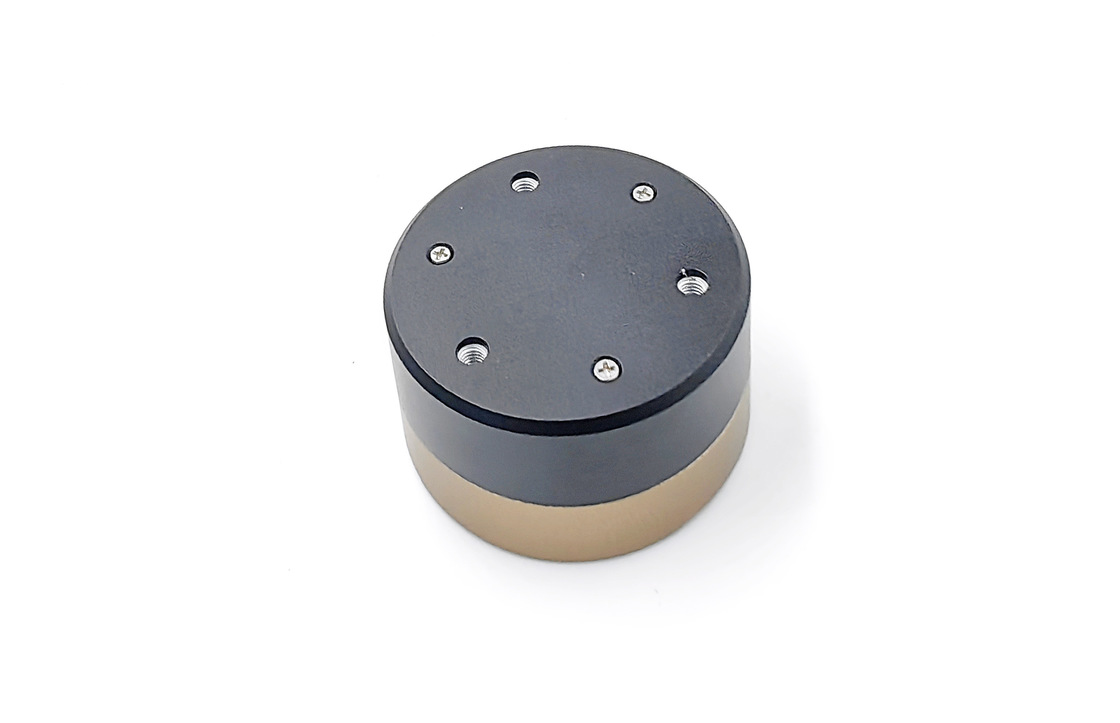

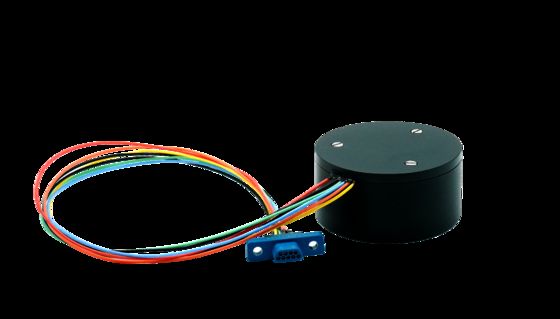

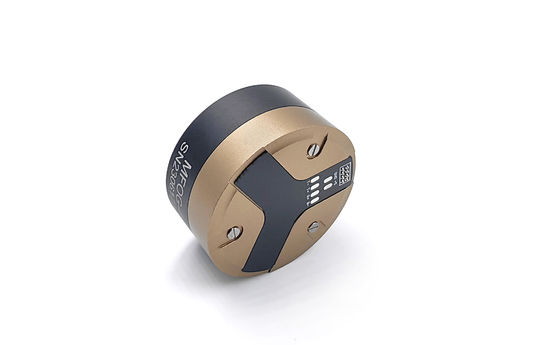

GEBRUIKSBESCHRIVING

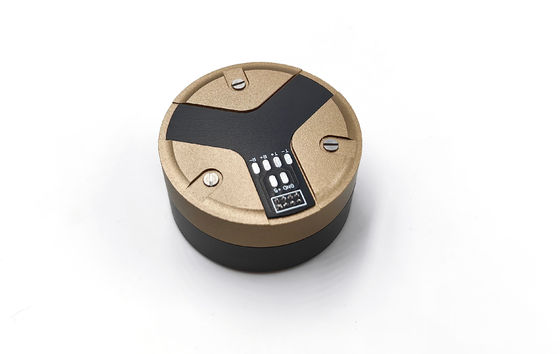

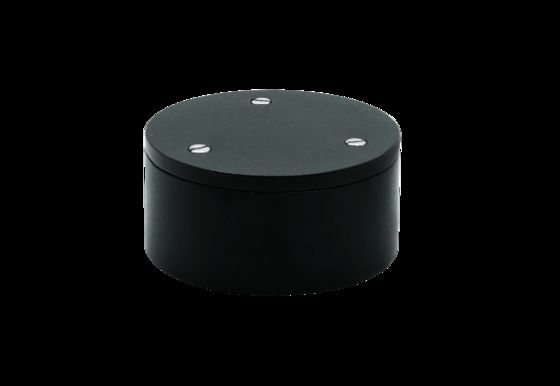

Dit product is een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoekfrequentie van de drager langs de gevoelige as van het product te meten.De hoekfrequentie sensing unit van het product is een glasvezel ring, en een digitaal detectiecircuit met gesloten lus wordt gebruikt om het optische padverschil van licht dat zich in de wijzers van de klok en in de tegenwijzers van de klok verspreidt, veroorzaakt door de externe fysieke hoekfrequentie, te extraheren,die wordt waargenomen door de glasvezelringTegelijkertijd, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Samenstelling

a) De optische padeenheid bestaat uit een SLD-lichtbron, een optische glasvezel, een geïntegreerde optische fase-modulator, een optische glasvezelcoupler en een optische detector;

b) De schakelunit bestaat uit een schakel van de lichtbron en een schakelbord voor het detecteren en regelen van het signaal;

c) Gyroscooponderdelen.

Productstructuur en kenmerken

De structuur van de gyroscoop is gebaseerd op een typische optische vezelringstructuur, en uit de miniaturisatie van het geïntegreerde ontwerp, de structurele stabiliteit (weerstand tegen schokken en trillingen),anti-resonantie, structurele symmetrie, installatiegemak en thermisch ontwerp (temperatuurkenmerken) en andere aspecten werden overwogen, en de bestaande structuur van de gyro werd geoptimaliseerd en ontworpen.

Gebruik van het product

De F60 glasvezel gyroscoop heeft de kenmerken van lange levensduur, sterke schok- en trillingsweerstand, groot meetbereik, hoge bandbreedte, onmiddellijke start, geen drift veroorzaakt door versnelling,en een brede nauwkeurigheidHet kan op grote schaal worden gebruikt in schepen, vliegtuigen en voertuigen en robotnavigatie, positionering en oriëntatie, stabiliteitscontrole en andere gebieden.

Giro-werkstroom

±5 V stroomvoorziening, accuraatheid van 5%, golfstroming van 20 mV. De maximale impulsstroom van de volle temperatuurstroomvoorziening is 1,5 A.Het stroomverbruik bij kamertemperatuur is niet meer dan 2.5W en het stroomverbruik in vaste toestand bij volle temperatuur niet meer dan 5W.

Hoofdparameters

Afmeting

Belangrijkste toepassingsgebieden
