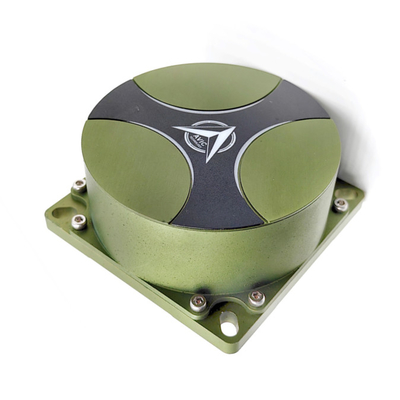

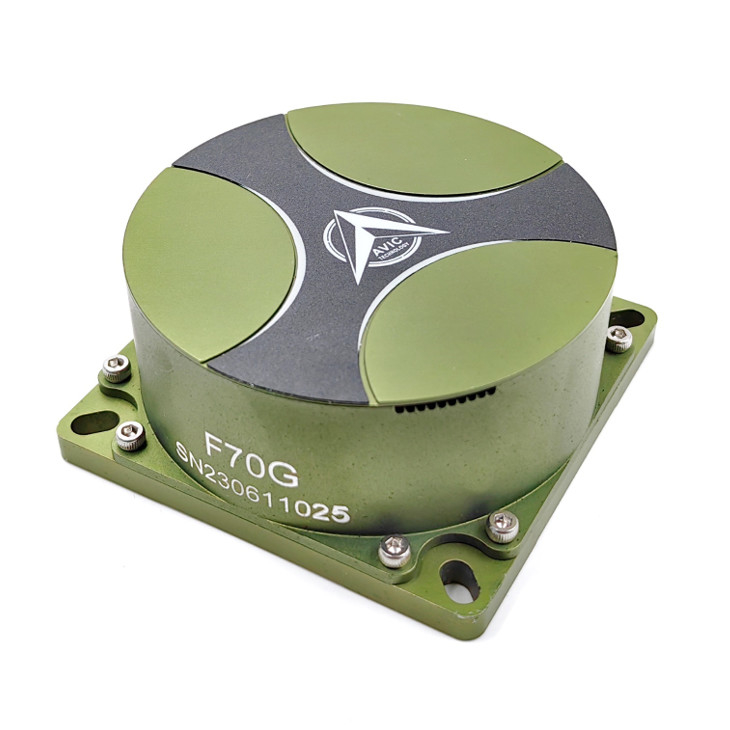

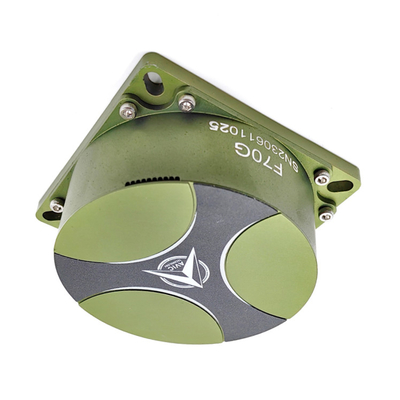

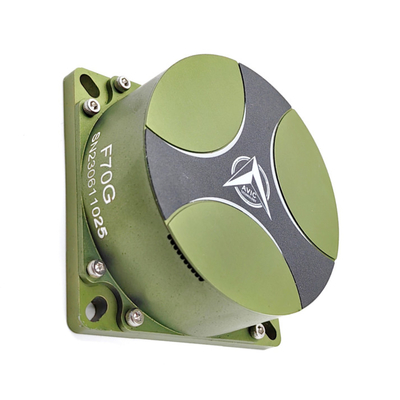

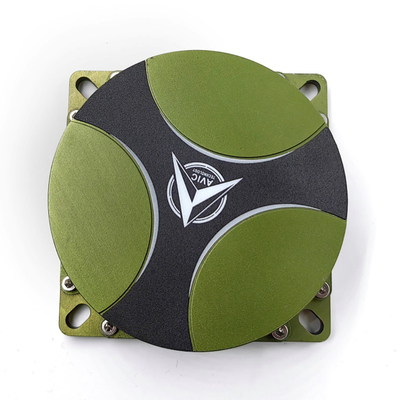

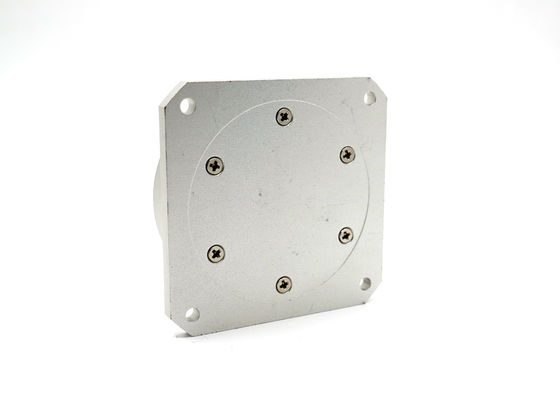

Stabiel optisch gyroscoop voor geïntegreerd navigatiesysteem Dynamisch gyroscoopsensor

Merknaam:	Firepower
Modelnummer:	F70G
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	200/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Meetbereik:

-800°/s~+800°/s

Nul-bias herhaalbaarheid:

<=0,1°/u

stabiliteit zonder vertekening:

<=0,1°/u

Schaalfactor:

45000 × (1±5%) SP/°/s

Communicatiemodus:

RS422

Bedrijfstemperatuur:

-45℃~+60℃

Bergingstemperatuur:

-55℃~+75℃

Schaalfactor niet-lineariteit:

<50ppm

Herhaalbaarheid door schaalfactoren:

<50ppm

Voedingsspanning:

Verpakking Details:

Sponge+ doos

Levering vermogen:

200/month

Markeren:

stabil optische gyroscoop

Helikopteroptische gyroscoop

Gyroscoop met glasvezel voor helikopters

Productbeschrijving

Stabiel optisch gyroscoop voor geïntegreerd navigatiesysteem Dynamisch gyroscoopsensor

Productspecificaties

Aantekening	Waarde
Meetbereik	-800°/s~+800°/s
Nul-bias herhaalbaarheid	<= 0,1°/h
Stabiliteit zonder vooroordelen	<= 0,1°/h
Schaalfactor	45000 × (1±5%) SP/°/s
Communicatiemodus	RS422
Werktemperatuur	-45°C+60°C
Bergingstemperatuur	-55°C+75°C
Niet-lineariteit van schaalfactoren	< 50 ppm
Herhaalbaarheid door schaalfactoren	< 50 ppm
Voerspanning	5v

Afmetingen

Belangrijkste kenmerken

Alle vezels - lange levensduur, kleine verpakkingsgrootte, hoge stabiliteit en meer weerstand tegen interferentie.
Geïntegreerde glasvezelpolarisator - minimaal invoegverlies en hoge uitstervingsratio, met meer weerstand tegen temperatuur en mechanische schokken, evenals intense trillingen.
Betrouwbaar compact pakket - functioneel robuust voor alle soorten omgevingen, ideaal voor een breed scala aan toepassingen in zowel civiele als militaire gebieden.
QuichLaunch-technologie - minimale activeringstijd zonder externe kalibratie.
Optimale golflengte - verbetert de gevoeligheid met 50% met dezelfde structuur, grootte en kosten.
Geluidsisolatie en compressie - vermindert de hoek willekeurige wandeling aanzienlijk.
SelfTrack-technologie - verbetert het gyrodynamisch bereik.

Toepassingen

UAV/AUV/Helikopter
Tactische kernwapens
Vliegtuigbouw en ruimtevaart
Geïntegreerd navigatiesysteem
Stabilisatie van het traagheidsplatform
Voertuignavigatie

Performance-kenmerken

- Nee, dat is niet waar.	Parameter	F70G	Eenheid	Opmerkingen
1	Maximaal hoekvermogen	± 800	°/s
2	Schaalfactor	45000 × (1±5%)	SP/°/s
3	Niet-lineariteit van de schaalfactor bij kamertemperatuur	≤ 50	ppm	@25°C
4	Herhaalbaarheid van schaalfactoren bij kamertemperatuur	≤ 50	ppm	@25°C
5	Herhaalbaarheid van schaalfactoren bij volle temperatuur	≤ 100	ppm	-40°C~+70°C
6	Biasstabiliteit bij kamertemperatuur	≤ 0.1	10 s ((1σ,°/h)	@25°C
7	Biasherhaalbaarheid bij kamertemperatuur	≤ 0.1	(1σ,°/h)	Bias
8	Biasherhaalbaarheid bij volle temperatuur	≤ 0.2	(1σ,°/h)	-40°C~+70°C
9	Activatietijd	0	Min.
10	Willekeurige wandeling	0.005	o/√h
11	Bijzijnswaarde tijdens trilling/voor trilling/na trilling	≤ 0.3	°/h
12	Bijzijnswaarde vóór/na trillingen	≤ 0.3	°/h
13	Magnetische gevoeligheid	≤ 0.2	°/h/g	Facultatief
14	Biasstabiliteit tijdens vacuümverandering	≤ 0.3	°/h	0~0,085~0Mpa@2min
15	Vibratie	20 Hz 2000 Hz 10 min X Y Z
16	Gevolgen	15g (drie maal) halve sinusgolf / 11ms ± X ± Y ± Z

Stroomvoorziening

Stroomvoorziening	+5V	-5V
De schommelingen van de spanning	4.75V~5.25V	-4,75 V~-5,25 V
Nominale golfspanning	20 mV	20 mV
Energieverbruik	1.5A	0.6A

Vervoer- en opslagvereisten

Vervoermelding

Plaats het product volgens de op de verpakking aangegeven richting
Wanneer het temperatuurbereik -40°C+70°C bedraagt, mag het worden vervoerd over de weg, per spoor, door de lucht en over water.
Zorg ervoor dat de verpakkingsdoos tijdens het vervoer aan de vervoerder is bevestigd zonder te bewegen

Bevestiging

De in de verpakkingsdoos geplaatste producten moeten worden bewaard in een met airconditioning voorzien magazijn onder standaard atmosferische druk, omgevingstemperatuur 15°C~35°C
De bewaartermijn van het product is 15 jaar

Uitpakken en inspectie

Inspectie van het uitpakken

Controleer het uiterlijk van de verpakkingsdoos op botsingen en andere lichamelijke schade
Bij het verwijderen van het product moet de bescherming tegen statische elektriciteit worden uitgevoerd.

Controle van bewijsstukken voor de levering

Certificaat van productkwalificatie
F70G Verslag over de aanvaarding van een glasvezel-gyroscoop met gesloten lus
F70G Onderhoudsbepalingen voor een glasvezelgyroscoop met gesloten lus (1 stuks per partij)
