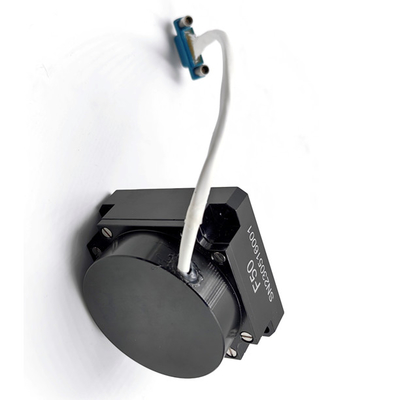

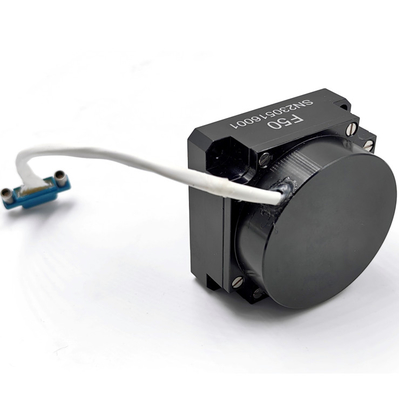

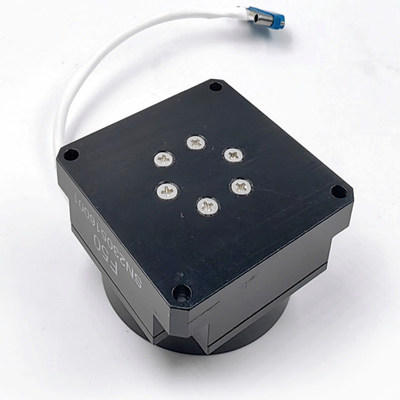

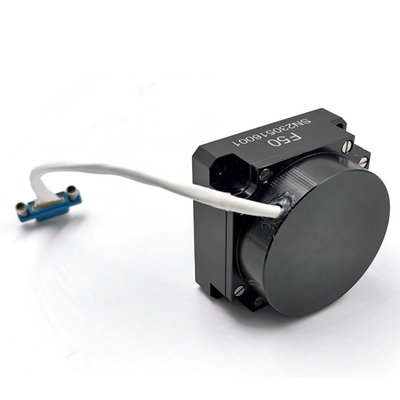

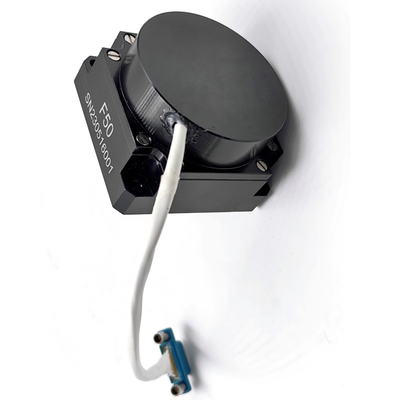

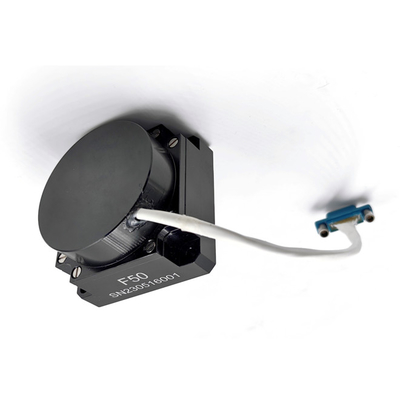

Inertiële hoekfrequentie sensor geïntegreerde optische gyroscoop Sagnac-effect

Inertiële hoekfrequentiesensor Optisch Sagnac-effect Glasvezel Gyro

Dit product is een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoekfrequentie van de drager langs de gevoelige as van het product te meten.De hoekfrequentie sensing unit van het product is een glasvezel ring, wordt een digitaal detectiecircuit met gesloten lus gebruikt om het optische padverschil van het door de externe fysieke hoekfrequentie veroorzaakte verspreidingslicht in de wijzers van de klok en in de tegenwijzers van de klok te extraheren,die wordt waargenomen door de glasvezelring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van het detecteren van het signaal van de hoekfrequentie is bereikt.

Dit product is samengesteld uit een optische hoekversnellingssensor en een signaaldetectie-eenheid, die informatie over hoekverhoging en interne temperatuur op één as verstrekken.

De producten zijn voornamelijk geschikt voor toepassingen zoals middelgrote nauwkeurigheid inertiële navigatiesystemen, positionerings- en oriëntatie-systemen en servo-stabilisatiesystemen.

De belangrijkste bestanddelen van het product zijn de volgende:

1. De optische padeenheid bestaat uit een SLD-lichtbron, een optische glasvezel, een geïntegreerde optische fase-modulator, een optische glasvezelcoupler en een optische detector;
2. De schakelunit bestaat uit een aandrijflijn van de lichtbron en een circuitbord voor het detecteren en bedienen van het signaal.
3. Gyroscoop structuren.

De totale afmetingen (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Installatieafmeting (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, zoals in figuur.

Hoofdparameters

F50A FOB MANUAL.pdf
