| Merknaam: | Firepower |
| Model Number: | 30g |
| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 50/maand |

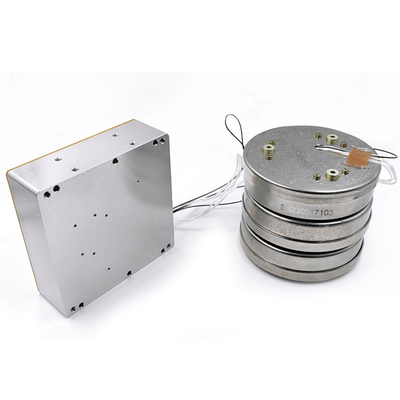

Low Bias Low Cost 3-Axis Inertial Optical Fiber Gyro Sensor voor Navigatie
Dit product is een traagheidshoeksnelheidssensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten.Een hoeksnelheidsdetectie-eenheid van het product is een optische vezelring, een digitaal detectiecircuit met gesloten lus wordt toegepast om het optische padverschil van met de klok mee en tegen de klok in voortplantingslicht te extraheren veroorzaakt door externe fysieke hoeksnelheid en gedetecteerd door de optische vezelring, en ondertussen , wordt een spanningssignaal omgezet van een optisch padverschilsignaal onderworpen aan terugkoppeling en besturing met gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd en het doel van zeer nauwkeurige hoeksnelheidssignaaldetectie wordt bereikt.

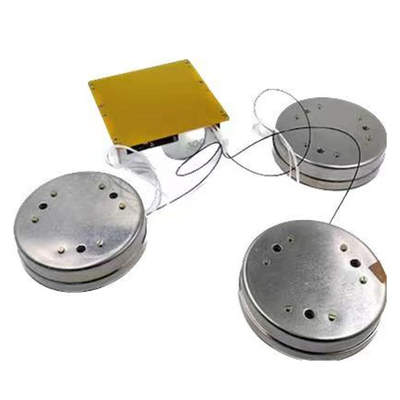

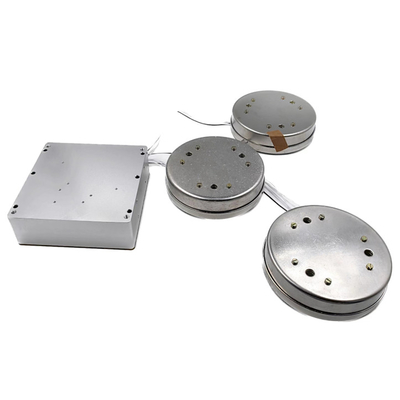

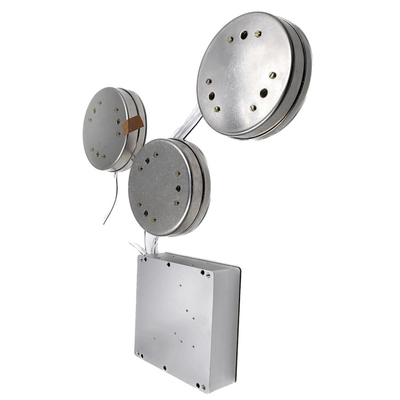

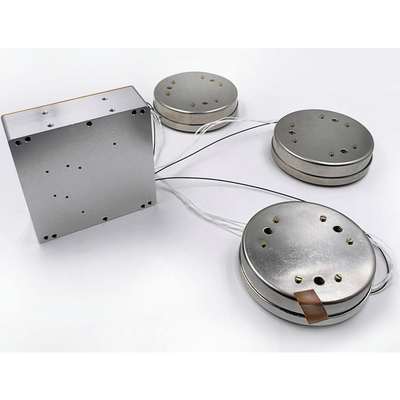

Dit product bestaat uit een optische hoeksnelheidsdetectie-eenheid en een signaaldetectie-eenheid, en geeft informatie over drie-assige hoektoename en interne temperatuur.
De producten zijn vooral geschikt voor zeer nauwkeurige traagheidsnavigatiesystemen, positionerings- en oriëntatiesystemen en andere toepassingen.
De belangrijkste componenten van het product zijn als volgt:
Prestatiekenmerken
| Serienummer | Testartikel | Eenheid | Technische benodigdheden |
| 1 | Meetbereik | º/s | ±300 |
| 2 |
Zero bias stabiliteit bij kamertemperatuur (100s afvlakking, 1σ) |
º/u | ≤0,01 |
| 3 | Nul-bias herhaalbaarheid | º/u | ≤0,01 |
| 4 | Willekeurige loopcoëfficiënt | º/u1/2 | ≤0,001 |
| 5 | Herhaalbaarheid van de schaalfactor | ppm | ≤100 |
| 6 | Bedrijfstemperatuur | ℃ | -40~+60 |
| 7 | Bewaar temperatuur | ℃ | -50~+70 |
| 8 | Voedingsspanning | V | +5V |
| 9 | bandbreedte | Hz | >200 |
| 10 | Steady-state stroomverbruik | W | ≤7 |
| 11 | Starttijd | min | 1 |
| 12 | Opstarten momentaan stroomverbruik | W |
≤ 10 (binnen 3s na inschakelen)
|
Pin-definitie
|
Punt nummer |
Definitie |
Opmerking |
|---|---|---|
| 1,9 | +5V | Voeding ingang |
| 2,10 | GND | Stroom grond |
| 8 | SEL+ | Gyroscooppoortvoeding, aangesloten op hoog niveau + 5V |
| 15 | SEL- | Gyro-poortsignaal |
| 6 | TXD+ | Gyro differentiële uitgang positief |
| 14 | TXD+ | Gyro differentiële uitgang negatief |
| 3,4,5,7,11,12,13 | —— | Gereserveerd |
|
Gyro-poortvermogen is extern verbonden met + 5V en het poortsignaal is TTL-niveau. |
||
Dimensies
Totale afmeting van schakelkast (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × B × H);
Afmeting van optische vezeldetectie-eenheid (mm): Ф92 × 27;
Installatieafmeting van schakelkast (mm): (88 ± 0,1) × (84 ± 0,1) (L × B), Φ4 mm × 4;
Installatiedimensie van optische vezeldetectie-eenheid:
Zoals Fig.2 Schematisch diagram van installatie van sensoreenheidZoals afgebeeld.
