Micro- Vezel Optische Gyroscoop met de Apparatenmist van de Analoge Output Nano Vezel

Merknaam:	Firepower
Modelnummer:	FCG24D
MOQ:	1
Prijs:	1600 USD
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Uitgangsmodus:

Analoog

Bereik:

≥500°/s

Bias (Allan):

≤0.2°/h

Verbruik:

≤0.7w

Stroomvoorziening:

5 (±0.15) V

Willekeurige wandeling:

≤0.1°/√h (1σ)

Schaalfactor:

4 mv/° /s

Verpakking Details:

Sponge+ doos

Levering vermogen:

100/maand

Markeren:

Nano Vezel Optische Gyroscoop

Micro- Vezel Optische Gyroscoop

De Optische Gyroscoop van de analoge Outputvezel

Productbeschrijving

Micro- Vezel Optische Gyroscoop met de Apparatenmist van de Analoge Output micro-Nano Vezel

1 werkingsgebied

Dit document specificeert de eisen en de methodes ten aanzien van het gebruik en het onderhoud van fcg-24 micro-nano vezel optische gyroscoop (product voor plotseling).

2 verwijzingen en Normen

GJB1649-1993 ESD Controleprogramma voor Elektronische Producten

3 definities

Niets.

4 productinleiding

4.1 productoverzicht

Fcg-24 is de micro-nano vezel optische die gyroscoop (hierna als dit product wordt bedoeld) een hoekige tariefsensor het integreren optica met analoge output, werktuigkundigen en elektronika. Het wordt gebaseerd op het Sagnac-effect, integreert een verscheidenheid van micro-nano die vezelapparaten, en realiseert het opsporingsproces door het ontdekken van, het faseverschil te verwerken en terug te koppelen door twee lichtstralen wordt geproduceerd zich verspreidt in tegenovergestelde richtingen.

Dit product is hoofdzakelijk samengesteld uit optische wegcomponenten, kringscomponenten en structurele componenten. Het heeft etc. de kenmerken van eenvoudige structuur, geen bewegende delen, geen slijtagedelen, snel begin, kleine grootte, lichtgewicht. En kan zijn van toepassing zijn op die houdingscontrole en meting van de drager.

4.2 samenstelling

Het product is hoofdzakelijk samengesteld uit de volgende componenten:

A) een optische wegassemblage;

B) Opsporing en controle de raad van de signaalkring;

C) Het skelet van de optische vezelring, shell en andere structurele delen;

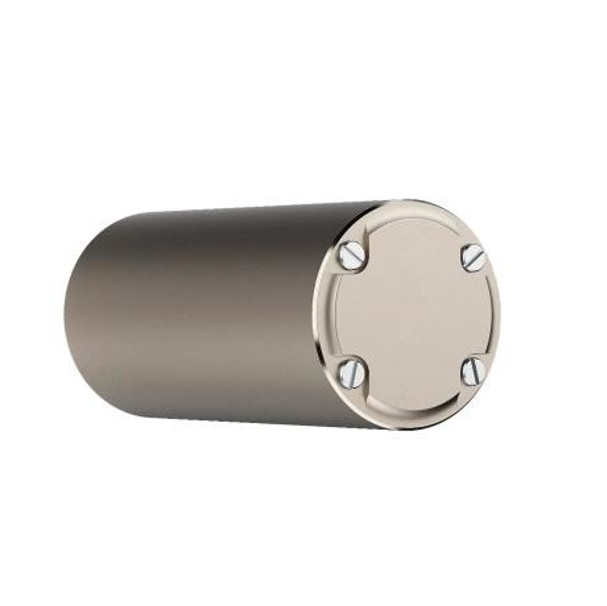

4.3 verschijning en afmeting

Het product is cilindrisch, met algemene afmetingen van φ24 mm × 40mm

Fig. 1 Overzichtstekening van fcg-24 micro-nano vezel optische gyroscoop

4,4 Gewicht

≤40g.

4.5 werkende temperatuur

-40℃~+65℃.

4.6 opslagtemperatuur

-55℃~+85℃.

4.7 willekeurige trilling

Willekeurig trillingsniveau: 20g, frequentiegebied: 20Hz ~ 2000Hz.

Lijst 1 Belangrijke Prestatiesparameters

Punten	FCG24D	Eenheid
Outputwijze	Analogon
Schakelaar	Lassenplaat
As	1
Consumptie	≤0.7	w
Voeding	5 (±0.15)	V
Willekeurige gang	≤0.1	°/√h (1σ)
Waaier	≥500	°/s
Bias (10s, 1σ)	≤2	°/h
Bias (Allan)	≤0.2	°/h
Bias herhaalbaarheid (Allan)	≤0.2	°/h
Schaalfactor	4	mv/° /s
Het Niet lineair zijn van de schaalfactor	≤1000	P.p.m. (1σ)
Starttijd	≤1	s
Bandbreedte	450	Herz
Het werk Temperaturen.	-45~+70	℃
Opslagtemperaturen.	-55~+85	℃
Trilling	20~2000,0.04	Herz, g ² /Hz
Afmetingen	Φ24*40	mm
Gewicht	≤30	g

4.9.1 mechanische interface

De bodem van het product is de opzettende oppervlakte, met 3 M3-draden en externe mechanische verbinding.

Figuur 2 Installatiedimensie

4.9.2 machtsvereisten

De externe voeding aan het product heeft twee kringen, en de vereisten worden getoond in Lijst 2:

Lijst 2 Externe Voedingvereisten

	+5V
Voltage	4.85V~5.15V
Rimpeling	20mV
Elektrische stroom	0.25A
