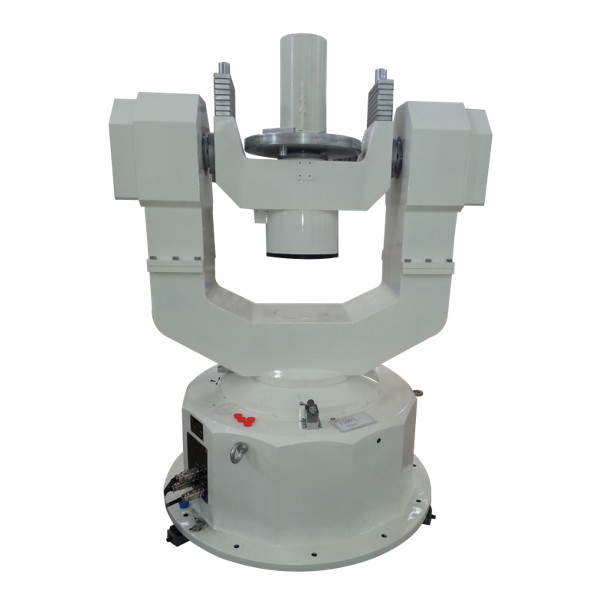

30kg nuttige lading 3 Asdraaischijf Nauwkeurig voor INS kalibreert en test

30kg kalibreert de hoge nauwkeurige de motiesimulator van de nuttige ladingsdraaischijf voor INS en test

2 belangrijke technische indexen

2.1 ladingsgewicht: 30 Kg

2.2 ladingsgrootte: diameter 500 mm × 500 mm;

2.3 mechanische lijststructuur: UUT

2.4 Three-axis kruising: binnen 0.25mm straalbal die (waarborg machinaal bewerken)

2.5 de nauwkeurigheid van de neigingsomwenteling: het rollen ± 5 ″

Hoogte ± 5 ″

Het dragen ± 5 ″

2.6 Perpendicularity van drie assen: broodjesas en hoogteas ± 5 ″

2.7 het plaatsen nauwkeurigheid van three-axis hoekige positie: ± 6 ″

2.8 resolutie van three-axis hoekige positiemeting: 0,36 ″

2.9 Three-axis omwentelingswaaier: three-axis ononderbroken

2.10 hoekige tariefwaaier: broodje ± 0,001 °/s ~ 400 °/s

Hoogte ± 0,001 °/s ~ 400 °/s

Azimut ± 0,001 °/s-200 °/s

2.11 hoekige tariefnauwkeurigheid: 5 × 10^-5 (360 gemiddelde °)

5 × 10^-4 (10 gemiddelde °)

5 × 10^-3 (1 gemiddelde °)

2.12 hoekige tariefstabiliteit: 5 × 10^-5 (360 gemiddelde °)

5 × 10^-4 (10 gemiddelde °)

5 × 10^-3 (1 gemiddelde °)

2.13 maximum hoekige versnelling: broodje 200 °/s2

Hoogte 200 °/s2

Het dragen van 100 °/s2

2.15 simulatieinterface

Met digitale simulatiefunctie, communicatie interface rs-232, te bepalen baudrate.

2.16 geleidende Misstapring (TBD)

De lijn is een gemeenschappelijke lijn, waarin:

Machtsring: 28 V, 10 A;

Het contactweerstand van de misstapring: (statisch) 0.005Ω, (dynamische) 0.01Ω.

2.17 voeding

A) Four-wire in drie stadia, 380V ± 10%, 50 Herz ± 3%

B) Enige fase, 220V ± 10%, 50HZ ± 3%

2.18 arbeidsvoorwaarden

A) Werkende temperatuur: 20 ± 10 ℃;

B) Relatieve vochtigheid: ≤ 50% (30 ℃);

C) Het aan de grond zetten van weerstand van gronddraad is minder dan 2Ω;

D) met seismische isolatiestichting;

E) Er is rond geen sterke elektromagnetische interferentie.
