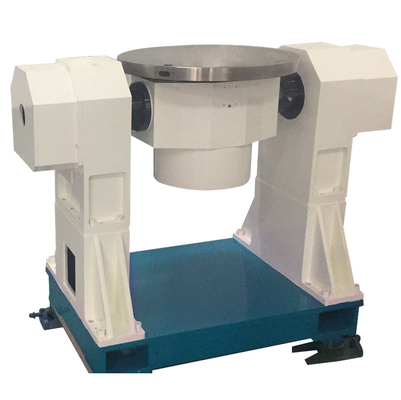

Lijsttype - 2 Asdraaischijf voor Traagheidsapparaat en Sensoren

Test en kalibratie van een draaitafel met twee assen voor traagheidstoestellen en sensoren

I. Hoofdgebruik en functies

De draaitafel is een tafel-type structuur test apparatuur geproduceerd door ons bedrijf, die kan worden gebruikt voor de detectie en test van traagheid meetunit,en kan ook worden gebruikt voor het kalibreren en meten van de tweedimensionale rotatiehoek van andere instrumenten.

De belangrijkste functies zijn:

1. nauwkeurige rotatiehoek van de binnenste ring en de buitenste ring en weergavehoek;

2- functie van horizontale aanpassing;

3. Alignen en richten op de installatiepositie;

4. De weegschaalring op de mechanische tafelcarrosserie realiseert de voorlopige hoekindicatie;

5. Het mechanische tafeltje maakt gebruik van het bedieningswiel en de handgreep om handmatig indexeren te realiseren;

6. De binnenste ringas en de buitenste ringas hebben een mechanische vergrendelingsfunctie;

7Digitale display elektrische doos heeft RS232 interface.

II. Belangrijkste technische indicatoren

1- Algemene afmetingen: tafelkarosserie 900 mm (750 mm (900 mm).

Totaal gewicht: ongeveer 650 kg.

3. Tafelplaat van mechanische tafelkarosserie

(1) Materiaal voor tafelbedekking: HT250

(2) Tafelgrootte (aanpasbaar): (450mm/ (320mm.

(3) Platte tafel: 0,02 mm.

(4) Uitstroom van de tafel: 0,03 mm.

(5) Montagevorm van de tafelbelasting: gelijkmatig verdelen van M-vormige T-gaten.

(6) Draagvermogen: het draaggewicht mag niet minder dan 50 kg bedragen; de draaghoogte mag niet groter zijn dan 200 mm.

4Innerlijke ringas

(1) Hoekbereik: continu en oneindig

(2) Rotatiefout bij kanteling: ± 1,5 (

(3) Hoekpositiemaatstelling: ± 3 (

(4) Displayresolutie: 0,36 (

(5) Herhaalbaarheid van de hoekpositiemeting: 2 (

(6) Display: 0 ~ 359.9999 °

5. Buitenste ringas

(1) Hoekbereik; (90(

(2) Rotatiefout bij kanteling: ± 2 (

(3) Hoekpositiemaatstelling: ± 5 (

(4) Displayresolutie: 0,36 (

(5) Herhaalbaarheid van de hoekpositiemeting: 2 (

(6) Displaymodus: 0-359,9999 °;

6Verstelbaarheidsfout van twee assen: ± 5 (

7Horizontaal instelbereik: (2

8Hoogte van de horizontale aanpassing: 3

III. Gebruiksvoorwaarden

Omgevingstemperatuur: 20 °C (5 °C)

2Relatieve luchtvochtigheid 80% RH.

3De draaitafel wordt op de trillingsisolatie geplaatst.

4De luchtstroom in het draaitafellaboratorium is stabiel, zonder elektromagnetische interferentie, en er is geen gewelddadige trillingen en impact.

5- Isolatieweerstand: de isolatieweerstand tussen geïsoleerde punten en tussen geïsoleerde punten en de omhulsel mag niet lager zijn dan 20 M.
