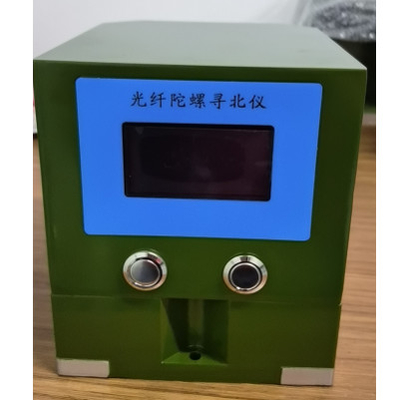

0.1deg het noorden die Gyroscoop 3 zoeken de Sensorrs422 Interface van het Assennoorden

0.1deg het noorden die het de vezel naar noorden streven die van de nauwkeurigheidssensor sensor vinden

Milieu-eisen

1) Het werk temperatuur: -40℃~+65℃;

2) Opslagtemperatuur: -45℃~+70℃.

3) Zand en stof: In de zand en stofomstandigheden in Artikel 2 van GJB150.12 worden gespecificeerd, zullen de volgende voorwaarden niet in de het noordenvinder die van de vezel optische gyroscoop voorkomen:

a. De organisatie is te strak, geplakt of defect zijnd;

b. De elektrocomponenten worden kortgesloten of kunnen niet normaal werken;

c. De interne mechanische gedeelten zijn stoffig.

4) Zoute mist

De het noordenvinder zou van de vezel optische gyroscoop aan de zoute nevelvoorwaarden van GJB150.11 moeten voldoen.

5) Vochtige en hete milieuvoorwaarden

Relatieve vochtigheid: 95%; temperatuur: 30±2  C; opslagtijd 72 uren.

De isolatieweerstand zou geen minder dan 2 MΩ moeten zijn, zou de metaaloppervlakte niet moeten worden aangetast, en de deklaag zou niet weg moeten worden verschroeid of worden gepeld, en het kan normaal werken.

6) Trillingsmilieu

Sinusoïdale het milieuvereisten van de aftastentrilling

Frequentiegebied: 5Hz~5.5Hz, trillingsverplaatsing (dubbele omvang) 25.4mm

Frequentiegebied: 5.5Hz~200Hz, trillingsversnelling 1.5g;

Aftastentijd: 12min;

Trillingsrichting: 3 assen (X-as, y-as, z-as);

Elke as: 2h;

7) Effect milieuvoorwaarden

Effectgolfvorm: helft-sinus impuls

Piekversnelling: 20g, impulsbreedte 11ms,

Aantal effecten per as (x-As, y-As, z-As): 3

8) Neerstortings milieuvoorwaarden

Piekversnelling: 10g

Impulsbreedte: 16ms

Botsingstarief: verticale as 80 keer/min

Botsingstijden: 1000±10 tijden

Botsingsrichting: verticaal installatievliegtuig

9) Milieu-eisen voor sportwagens

De wegsportwagen heeft een afstand in mijlen van 500 km. in:

Landweg en grintweg: De snelheid is 20-30 km/h, 300 km.

Asfaltweg en betonweg: de voertuigsnelheid is 30-40 km/h, 200 km.

10) Elektromagnetische compatibiliteit

De elektromagnetische compatibiliteit verwijst naar de relevante vereisten van GJB151A-97 „Elektromagnetische Emissie en Gevoeligheidseisen ten aanzien van Militaire uitrusting en Subsystemen“.

11) Magnetisch veld

De prestatieskenmerken van de vinder van het gyroscoopnoorden op de voorwaarde van de magnetische inductieintensiteit van ×10-4T (van 3±0.5 zouden) aan de technische indexvereisten moeten voldoen.

Elektroprestaties

1) Isolatieweerstand

De isolatieweerstand tussen de onafhankelijke kringen van de vinder van het gyroscoopnoorden, en tussen de kring en de huisvesting zou geen minder dan 100 MΩ moeten zijn in de standaard atmosferische omstandigheden.

Afmeting

Externe Interface

1.1.1 met 24V±4V-machtsinput.

1.1.2 met de functie van de seriële poortoutput, wordt de seriële poortoutput bepaald als volgt:

De externe communicatie haven keurt de de periodieke interfacevorm van RS422, met 1 beginbeetje, 8 gegevensbeetjes, 1 eindebeetje, geen pariteit, en een baudrate van 9600bps goed. De gegevens zijn in ASIC-formaat.
