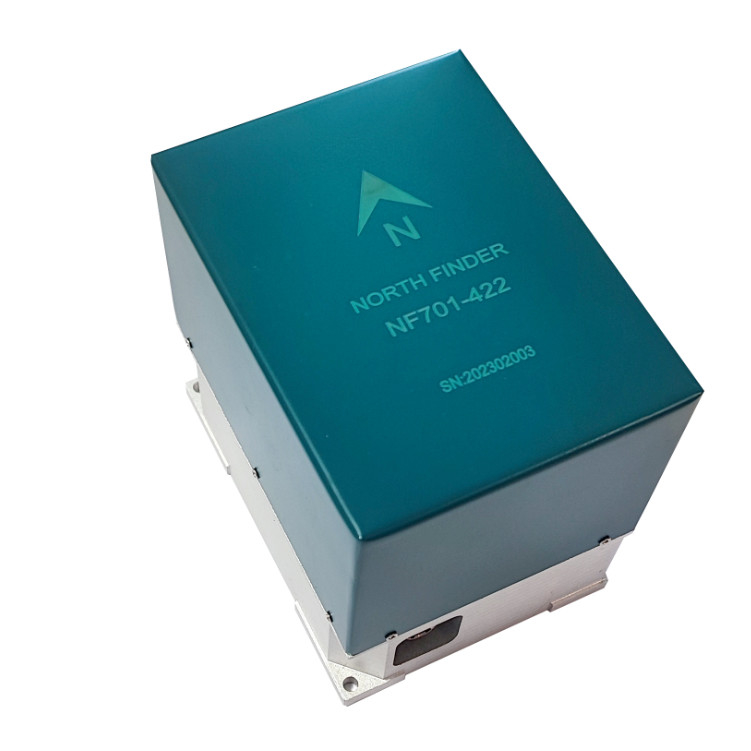

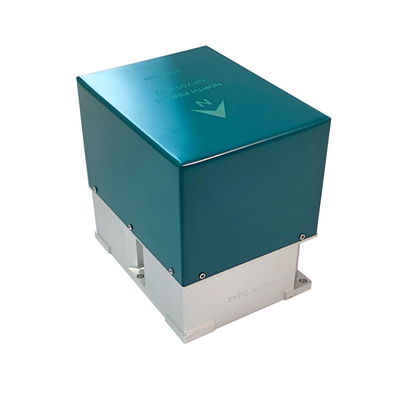

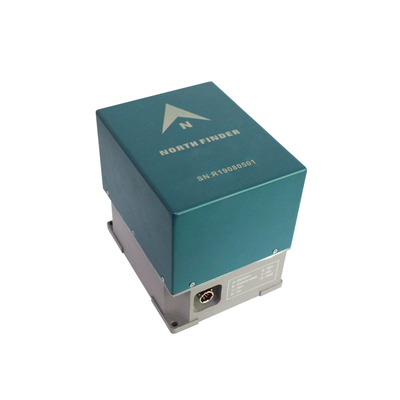

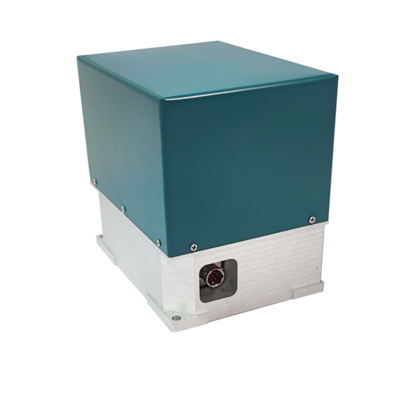

Anti-magnetische glasvezel gyroscoop Noorderzoeker Noorderzoekende gyroscoop

Productbeschrijving

Het glasvezel gyroscoop noordvinder wordt voornamelijk gebruikt voor het snel en autonoom bepalen van de ware noordrichting,het verkrijgen van de rotatiehoek van de aarde door middel van het volgen van de glasvezel gyroscoop, waarbij het signaal van de rotatiehoek van de aarde wordt opgelost, waarbij de ingesloten hoek tussen de hoofdas van de gyroscoop en de werkelijke noordrichting van de aarde wordt berekend,en het verstrekken van azimuth- en houdingsinformatie voor een vervoerder.

De glasvezel gyroscoop noord finder is een elektromechanisch geïntegreerd product, dat bestaat uit glasvezel gyroscoop, versnellingsmeter, mechanische rotatie controle apparaat en ingebedde computer.

Technische parameters

A) Noordzoektijd: ≤ 3 min;
B) Noordzoeknauwkeurigheid (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Horizontale nauwkeurigheid: ≤ 0,05 ° (1σ);
D) Omtrek: ≤ 0,5 ° (1σ)
E) Gewicht: ≤ 2 kg;
F) Stroomvoorziening: DC 12V ~ 24V;
G) Energieverbruik: 15 W (piek);
H) Interface: RS422
I) Werkwijze: automatische zelfcontrole starten na aanschakeling, controle van het noordzoeken door de bovenste computer en het verzenden van het noordzoeken naar de bovenste computer nadat het noordzoeken is voltooid;

            1) Werktemperatuur: -40 oC ~ + 70 oCoC;
2) Bergingstemperatuur: -55 oC~ + 85 oC.
3) Vochtige en warme omgevingsomstandigheden: relatieve luchtvochtigheid minder dan 95%.
4) Uiterlijk: Het metaal- Ja.gezichtmoet vrij zijn van rust, en de coating moet vrij zijn van blaren, schillen, enz.

Isolatieweerstand:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 uur;
MTTR ≤ 30 min.

(5)Externe interface

1. Met seriepoort-uitvoerfunctie.
2. met DC12 V ~ 24 V-toevoer.
3. Externe stekker:

Ontwerp van de lijn
