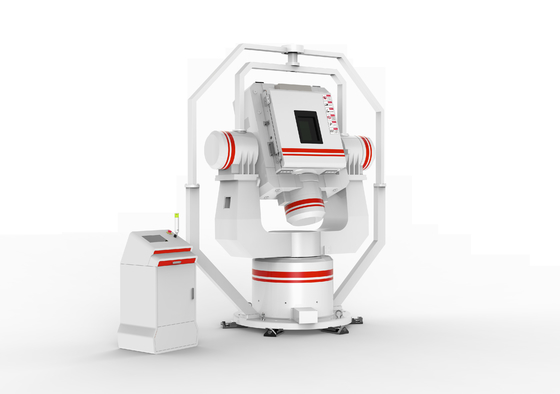

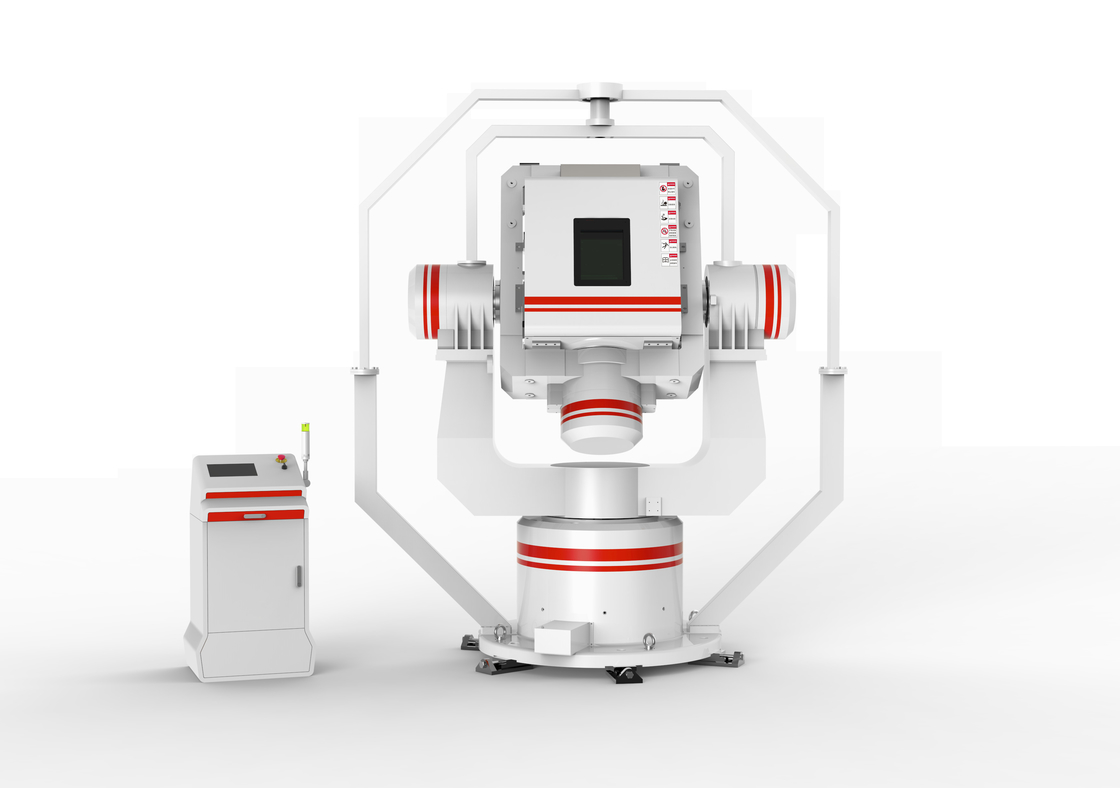

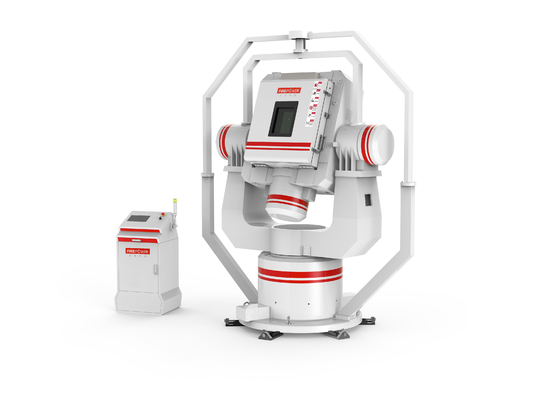

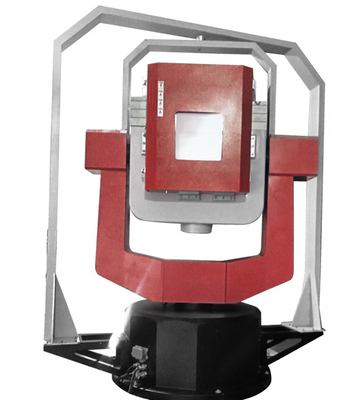

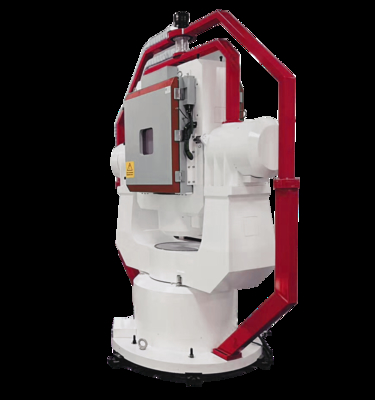

Positie 3 de Mechanische Structuur van de Asdraaischijf UUT met Temperatuurdoos

Merknaam:	Firepower
Modelnummer:	3A50
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Productnaam:

drieassige draaitafel

maximaal gewicht van de belasting:

50 kg

maximale belastinggrootte:

450 × 400 × 350 mm

Structuur:

UUT

De diameter van de lijstbovenkant:

550 mm

Drie-assen-snijpunt:

0.25 mm in balstraal

Precisie positionering:

±3″

Markeren:

Positie 3 Asdraaischijf

3 asdraaischijf UUT

Temperatuurdoos 3 Asdraaischijf

Productbeschrijving

3-assige draaitafel prijs drie-assige beweging test tafel positie draaitafel swing rate tafel prijs

Een drieassige draaitafel omvat, volgens het doel van de indeling, een conventionele drieassige draaitafel en een drieassige draaitafel met temperatuurbox.De conventionele drieassige spindel tafel is voornamelijk van tweeassige constructieDe belangrijkste structuur van de drieassige draaitafel met temperatuurbox behoort tot het UUT-type, dat de positie, de snelheid en de schommelfuncties kan realiseren,snelheid en schommelfunctie in een bepaald temperatuurbereik.

Inertial navigatie test draaitafel is voornamelijk samengesteld uit mechanische lichaam, besturingssysteem, power drive systeem, enz. De werkende status omvatten positie, snelheid, schommeling, trilling, tracking servo, enz.Volgens verschillende testvereisten, er zijn enkel-as, dubbel-as, drie-as en zelfs meerdere-as; de besturingswijzen kunnen automatisch, handmatig en simulatie enz.De beschermingsfuncties omvatten bescherming tegen overbelasting, bescherming tegen overstroom, bescherming tegen overspanning, bescherming tegen oververhitting, bescherming tegen overstroom, enz.Test onder verschillende omgevingsomstandigheden kan worden uitgevoerd met extra temperatuurkamer en vacuümdoos.

Belangrijkste technische parameters	Maximale belasting maximaal gewicht: 50 kg
	Maximale belasting maximale afmeting:450×400×350 mm
	Mechanische structuur:UUT
	Diameter van de tafel: 550 mm
	Drie-assen-snijpunt:0.25 mm in balstraal ((proces verzekering)
	Tilt-rotatie nauwkeurigheid	Verplaatsingsgraad ±3′′; rol ±3′′; post ±3′′
	Verticaliteit van drie assen: kantel- en rolas ±3′′
	De in punt 6.2.4.1 bedoelde parameters zijn van toepassing op:
	Herhaalbaarheid van de drieassige hoekpositiëring:2′′
	Drieassig rotatiebereik:continu
	Hoeksnelheidsbereik	Rol ±0,001o/s ̇500o/s
		Schommeling ± 0,001 o/s ≈ 400 o/s
		Positie ±0,01 o/s 400 o/s
	Maximale hoekversnelling ((met belasting)	Rol 1000°/s2
		Slag 600°/s2
		Post 400°/s2
	snelheidsglauwheid	meer dan 360°, volle snelheid 0,001°/s
	Snelheidsnauwkeurigheid	(360°gemiddelde) ±5×10-5 (50PPM) ((10°gemiddelde) ±1×10-4 ((100PPM) ((1°gemiddelde) ±1×10-3 ((1000PPM)
	Snelheidsresolutie	0.0001 o/s
	Systembandbreedte: (-3 dB)	Rol 15Hz
		Pitch 10Hz
		Post 8Hz
	Met cijfersimulatiefunctie, communicatie-interface RS232, GPS
	Elektrische geleidingssliplus (gebruiker 90 lussen).
	Temperatuurkamer	Mechanische koeling
		Bereik Min= - 65,Max= + 90,Avg= 25 °C
		Positieve helling 1,0 °C/min;Negatieve helling 1,0 °C/min
		Genauigheid ± 1 °C;Stabiliteit ± 0,1 °C
	Kracht	a) Driefasige vierdraad, 380V±10%, 50Hz ± 3%
		b) Eenfasige 220V±10%, 50HZ±3%
	Werkomstandigheden	a) Werktemperatuur:20±10oC;
		b) Relatieve luchtvochtigheid: ≤ 50% ((30oC);
		c) Aardingsweerstand van de aardingsdraad < 2Ω;
		d) met een trillingsisolatie-kelder;
