Positie 3 de Mechanische Structuur van de Asdraaischijf UUT met Temperatuurdoos

Merknaam:	Firepower

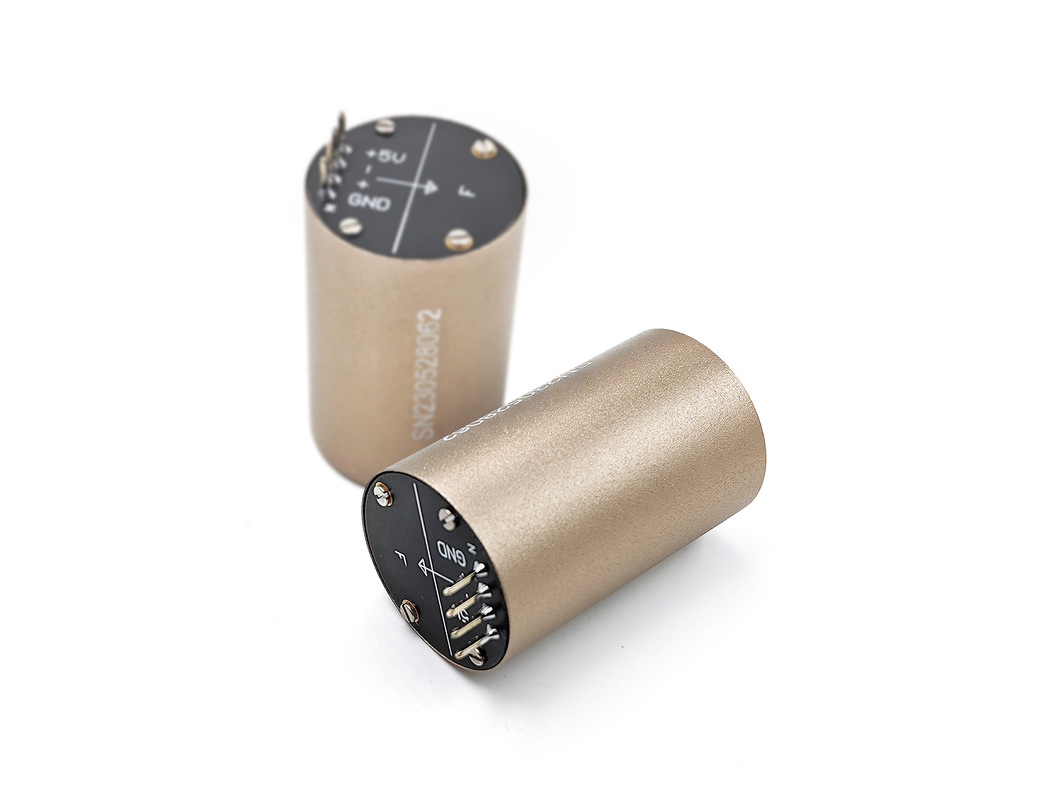

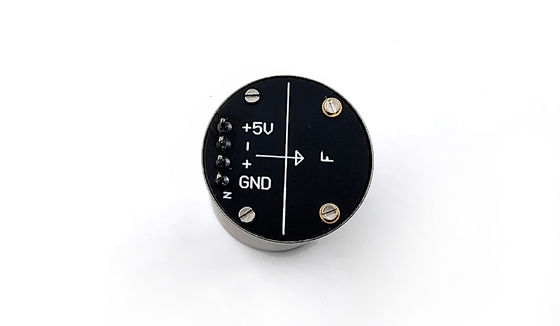

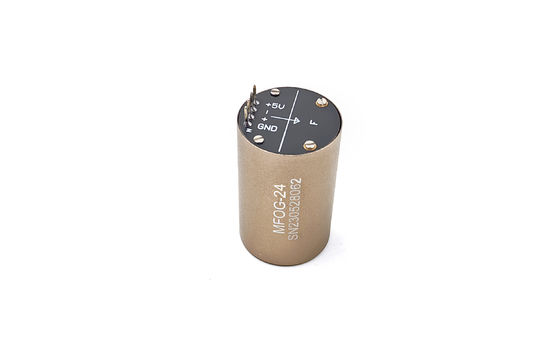

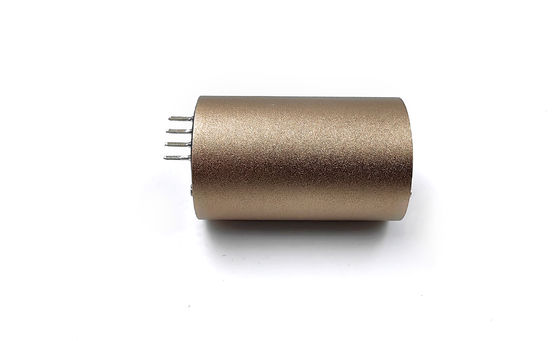

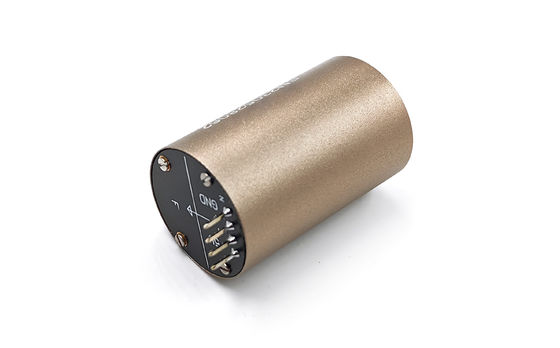

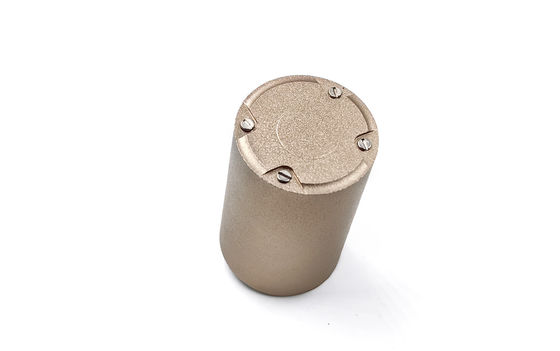

Modelnummer:	MFOG-24
MOQ:	1
Prijs:	800$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500 stcs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Bereik:

±500°/s

Schaalfactor:

3600LSB°/s

stabiliteit zonder vertekening:

≤1,5°/s

Nul-bias herhaalbaarheid:

≤1,5°/s

3dB bandbreedte:

≥300Hz

Dimensie:

φ24X39 mm

Verpakking Details:

doos

Levering vermogen:

500 stcs

Markeren:

Positie 3 Asdraaischijf

3 asdraaischijf UUT

Temperatuurdoos 3 Asdraaischijf

Productbeschrijving

Positie 3 As Draaiplaat UUT Mechanische structuur met temperatuurdoos

Productoverzicht

High-precision drie-assige draaitafel met temperatuurkamer voor inertiële navigatie testen en beweging simulatie toepassingen.Verkrijgbaar in de conventionele drieassige configuratie of met geïntegreerde temperatuurregeling.

Belangrijkste specificaties

Aantekening	Waarde
Productnaam	Triaxiale draaitafel
Maximaal laadgewicht	50 kg
Maximale ladinggrootte	450 × 400 × 350 mm
Structuur	UUT
Diameter van de tafeltop	550 mm
Drie-assen-snijpunt	0.25 mm in balstraal
Positioneel nauwkeurig	± 3′′

Productkenmerken

Verkrijgbaar in conventionele drieassige configuratie of met geïntegreerde temperatuurkamer
UUT mechanische structuur voor nauwkeurige bewegingsregeling
Positie, snelheid en schommelfuncties over alle assen
Alomvattende beschermingssystemen, met inbegrip van bescherming tegen overspanning, overstroom en overspanning
Facultatief milieuonderzoek met temperatuurkamer en vacuümdoos

Technische parameters

Mechanische specificaties
Maximaal laadgewicht	50 kg
Maximale ladinggrootte	450 × 400 × 350 mm
Diameter van de tafeltop	550 mm
Drie-assen-snijpunt	0.25 mm in balradius (proceszekerheid)
Rotatie nauwkeurigheid
Tilt rotatie nauwkeurigheid	Verplaatsingsgraad ±3′′; rol ±3′′; post ±3′′
Verticaliteit van de drie assen	Steiger- en rolas ±3′′
Drieassige hoekpositiëringsnauwkeurigheid	± 3′′
Herhaalbaarheid van de drieassige hoekpositiëring	2′′
Drie-assige rotatiewijdte	Continu
Hoeksnelheidsbereik
Rollen	± 0,001°/s ∼500°/s
Pitch	± 0,001°/s ≈ 400°/s
Vervaardiging	± 0,01°/s ≈ 400°/s
Prestatiespecificaties
Maximale hoekversnelling (met belasting)	Rol 1000°/s2, toonhoogte 600°/s2, post 400°/s2
Snelheid gladheid	Meer dan 360°, volle snelheid 0,001°/s
Snelheidsnauwkeurigheid	360° gemiddelde ±5×10−5 (50PPM), 10° gemiddelde ±1×10−4 (100PPM), 1° gemiddelde ±1×10−3 (1000PPM)
Snelheidsresolutie	0.0001°/s
Systembandbreedte (-3 dB)	Rol 15Hz, toonhoogte 10Hz, kop 8Hz
Temperatuurkamer
Koelmethode	Mechanische koeling
Temperatuurbereik	Min -65°C, max +90°C, gemiddeld 25°C
Temperatuurgradiënt	Positieve 1,0°C/min; negatieve 1,0°C/min
Temperatuurnauwkeurigheid	± 1°C
Temperatuurstabiliteit	± 0,1°C
Energiebehoeften
Drie fasen	380V±10%, 50Hz±3%
Eénfase	220V±10%, 50Hz±3%
Arbeidsomstandigheden
Werktemperatuur	20±10°C
Relatieve luchtvochtigheid	≤ 50% (30°C)
Grondweerstand	< 2Ω
