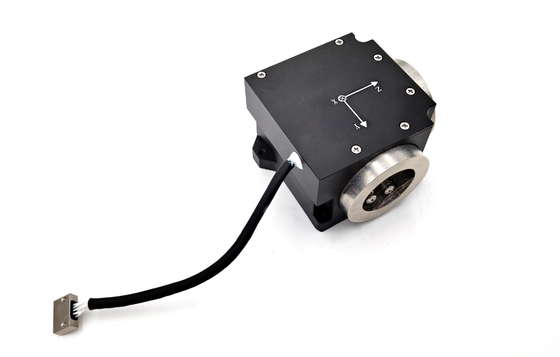

Digitale gesloten lus drieassige geïntegreerde glasvezel gyro voor UGV navigatie

Merknaam:	FIREPOWER
Modelnummer:	HG4930C
MOQ:	1
Prijs:	7000$
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

±500°/s

stabiliteit zonder vertekening:

0.3°/h

Nul-bias herhaalbaarheid:

0.3°/h

Schaalfactor niet-lineariteit:

≤50ppm

Bandbreedte:

≥ 200 Hz

Nul gevoeligheid voor bias:

≤ 0,07°/h/g

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

UGV-navigatie met glasvezel

drie-assige glasvezel-gyro

Gyroscoop met glasvezel in gesloten lus

Productbeschrijving

Productbeschrijving

TG-40Mis een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, die wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten.Een hoekversnellingssensor van het product is een glasvezelring, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van een hoge precisie van het signaal van de hoeksnelheid is bereikt.Het is samengesteld uit een optische hoekversnellingssensor en een signaaldetectie-eenheid, die informatie over gyrohoekversnelling en interne temperatuurinformatie verstrekt.zijn voornamelijk geschikt voor toepassingen zoals middel- en hoge-precisie inertiële navigatiesystemen, positionerings- en oriëntatie-systemen, servo-stabilisatiesystemen, enz.

Samenstelling

a) Het onderdeel van de schakelbox bestaat uit een met erbium gedopeerde glasvezellichtbron, een signaaldetectie- en regelcircuit, een glasvezelcoupler en een foto-elektrische detector;

b) Het deel van de sensorkop bestaat uit een glasvezelspoel en een Y-golfgeleider;

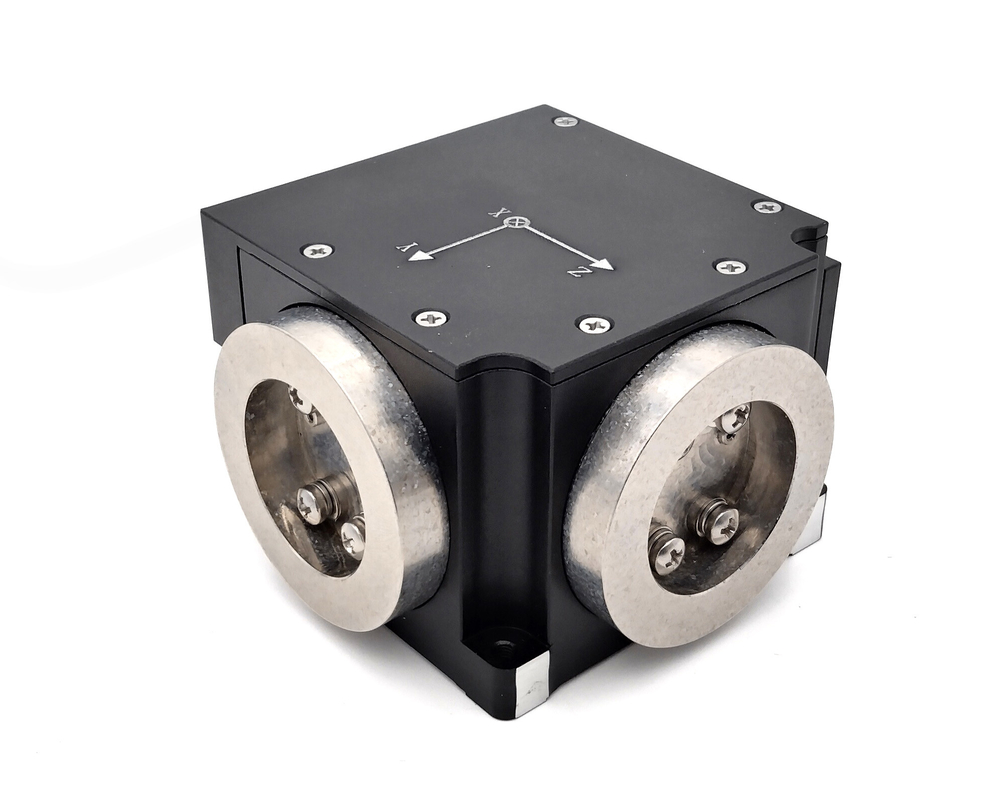

Uiterlijk en afmeting van de installatie

a)Algemene afmetingen

Algemene afmeting (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * W * H, met inbegrip van het meethoofd);

(b)Afmetingen van de installatie

Afmeting van de installatie (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; gatpositie 4 * Φ3.5

Gewicht

Totaal gewicht van het product 370 g ± 10 g.

Technische parameters

Reeksennummer	Testpunt	Eenheid	Technische eisen
1	Begin.- Naar boven. tijd	s	3
2	Stabiliteit bij nul-bias (10 s gladheid)	(°) /h	≤ 0.3
3	Nul-bias herhaalbaarheid	(°) /h	≤ 0.3
4	Willekeurige wandelcoëfficiënt	(o)/h1/2	≤ 0.01
5	Schaalfactor-lineariteit	ppm	≤ 50
6	Herhaalbaarheid door schaalfactoren	ppm	≤ 50
7	Werktemperatuur	°C	-45~+70
8	Bergingstemperatuur	°C	-55~+80
9	Dynamisch bereik	(°) /s	± 500
10	Voerspanning	V	+5V
11	Steady-state vermogenverbruik (volledige temperatuur)	W	≤ 8
