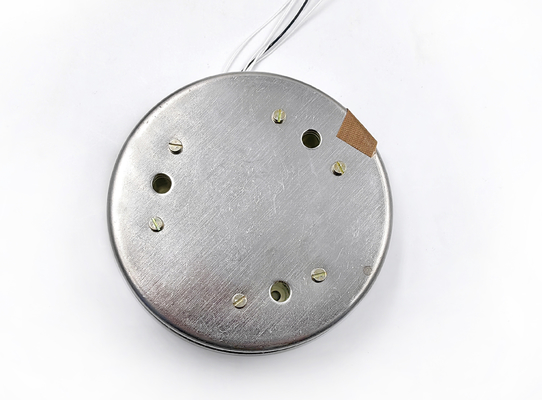

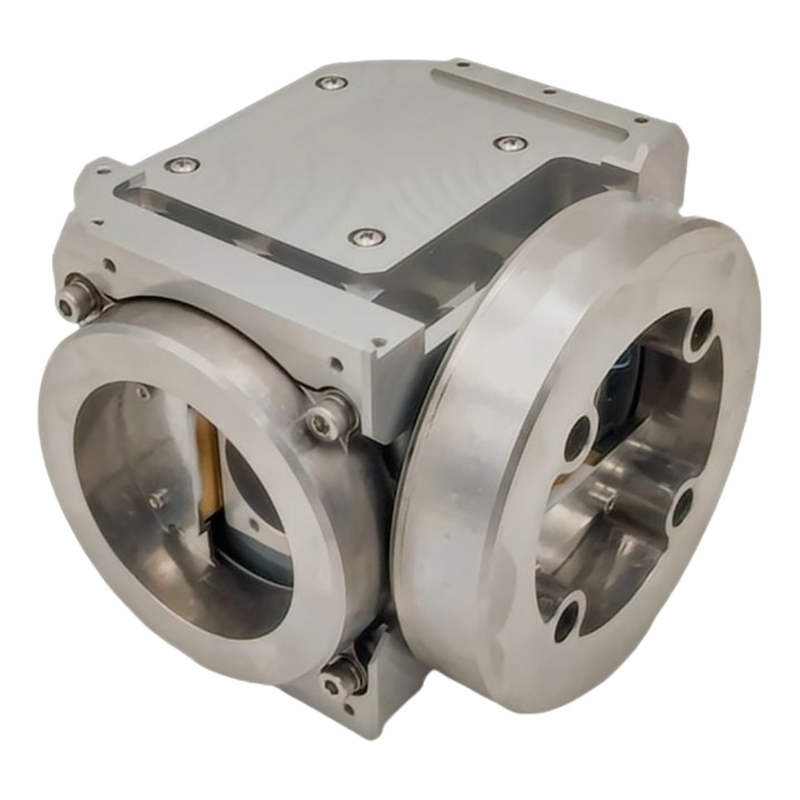

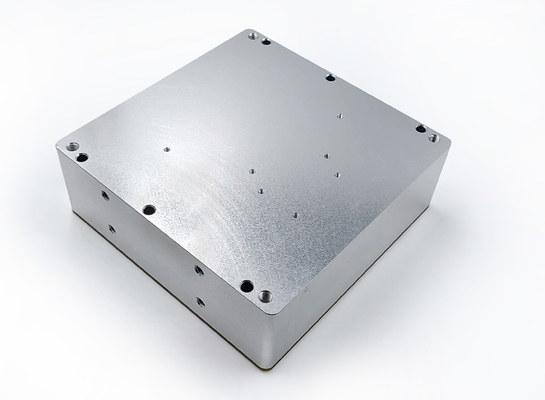

Anti-interferentie drie-assige geïntegreerde FOG-sensor met compacte structuur

Merknaam:	Firepower
Modelnummer:	3OG-100
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Certificering:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Markeren:

Geïntegreerde FOG-sensor met drie assen

Anti-interferentie FOG-sensor

Compacte structuur FOG-sensor

Productbeschrijving

1. Productoverzicht
De 3-assige geïntegreerde glasvezel gyroscoop (FOG, Fiber Optic Gyroscoop) is een hoge precisie hoeksnelheidssensor gebaseerd op het principe van optische interferentie.Het detecteert de hoeksnelheid door het Sagnac-effect te meten dat wordt gegenereerd wanneer licht zich langs de glasvezelring verspreidt en precieze houdingsinformatie geeftIn vergelijking met traditionele mechanische gyroscopen heeft de FOG de voordelen van wrijvingsloos, langdurig, nauwkeurig en schokbestendig.Het maakt het een kerncomponent in moderne inertiële navigatie- en houdingsmetingsystemen..
Het geïntegreerde drie-assige ontwerp betekent dat de gyroscoop de hoeksnelheid in X-, Y- en Z-richtingen tegelijkertijd kan meten,het vereenvoudigen van de systeemintegratie en het verbeteren van de nauwkeurigheid van de houdingsmeting, die veel wordt gebruikt in de lucht- en ruimtevaart, navigatie, robotica, nauwkeurige metingen en andere gebieden.

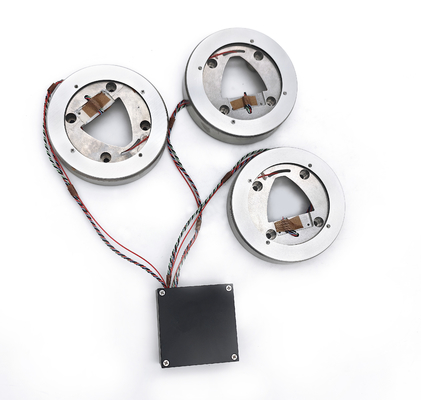

2Structuur Samenstelling
De glasvezel-gyro-kernsensor is het kernonderdeel van de glasvezel-gyroscoop en is verantwoordelijk voor het meten van de hoeksnelheid op basis van het Sagnac-effect.de signaalverwerkings- en besturingsmodule moduleert, demoduleert, versterkt en digitaliseert de optische signalen en geeft hoge precisie hoekversnellingsgegevens.

3. Parameters

Reeksennummer	Testpunt	Eenheid	Technische eisen
1	Starttijd	s	3
2	Nulpositie	(°) /h	≤ 0.3
3	Nul biasstabiliteit bij kamertemperatuur (constante temperatuur)	(°) /h	≤ 0,006 (10 seconden glad maken) ≤ 0,002 (100s glad maken)
4	Stabiliteit van nul bij temperatuursverandering (1 °C/min variabele temperatuur, 100 s glad)	(°) /h	≤ 0.008
5	Nul-bias herhaalbaarheid	(°) /h	≤ 0.002
6	Gevoeligheid voor nul-bias	(°) /h/g	≤ 0.003
7	Willekeurige wandelcoëfficiënt	(o)/h1/2	≤ 0.0002
8	Niet-lineariteit van schaalfactoren	ppm	≤ 5
9	Asymmetrie van de schaalfactor	ppm	≤ 2
10	Herhaalbaarheid door schaalfactoren	ppm	≤ 5
11	Takspercentage	(°) /h	≤ 0.002
12	Resolutie	(°) /h	≤ 0.002
13	Bandbreedte	Hz	≥ 200
14	Werktemperatuur	°C	-45 ¢ + 70
15	Bergingstemperatuur	°C	-55 ¢ + 80
16	Dynamisch bereik	(°) /s	± 300
17	Voerspanning	V	+5
18	Normale temperatuur en stroomverbruik in vaste toestand	W	≤ 4.5
19	Vermogenverbruik bij volle temperatuur in de vaste toestand	W	≤ 8
20	Start de onmiddellijke stroom.	Een	< 2

4Productieomgevingen

Anti-interferentie drie-assige geïntegreerde FOG-sensor met compacte structuur 0

Anti-interferentie drie-assige geïntegreerde FOG-sensor met compacte structuur 2

Anti-interferentie drie-assige geïntegreerde FOG-sensor met compacte structuur 4
