Tactische graad Drie-assige hoge precisie glasvezel gyroscoop Inertiële navigatiesensor

Merknaam:	FIREPOWER
Modelnummer:	3OG-40M
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Meetbereik:

± 500/± 800°/s

stabiliteit zonder vertekening:

≤0,3°/u

Nul-bias herhaalbaarheid:

≤0,3°/u

Schaalfactor niet-lineariteit:

≤50ppm

Bandbreedte:

≥ 200 Hz

Nul gevoeligheid voor bias:

≤ 0,07°/h/g

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

Inertial Navigation Sensor Fiber Optic Gyroscope

Drieassige glasvezel gyroscoop

De Optische Gyroscoop van de hoge Precisievezel

Productbeschrijving

Tactische graad Drie-assige hoge precisie glasvezel gyroscoop Inertiële navigatiesensor

Productbeschrijving

De 3OG-40M is een hoge-precisie traagheidshoeksnelheidssensor gebaseerd op het optische Sagnac-effect, ontworpen om de hoeksnelheid van een bewegend platform langs zijn gevoelige as te meten.De kern van dit apparaat is een geavanceerde glasvezelring, die dient als de hoekversnellheidsgevoelige eenheid.
Het maakt gebruik van een digitaal detectiecircuit met gesloten lus om het optische padverschil te extraheren dat wordt veroorzaakt door de interferentie tussen lichtgolven die zich in de wijzers van de klok en in de tegenwijzers van de klok verspreiden.Dit optische pad verschilEen geavanceerd feedback-controlesysteem zet dit signaal om in een spanning.met realtime modulatie en demodulatie.
Door middel van dit geavanceerde besturingsmechanisme met gesloten lus, bereikt de 3OG-40M een hoge precisie hoeksnelheidsdetectie met uitzonderlijke stabiliteit en betrouwbaarheid.Dit maakt het ideaal voor toepassingen die nauwkeurige traagheidsmetingen vereisen, zoals navigatie, stabilisatie en bewegingscontrolesystemen in de lucht- en ruimtevaart, defensie en industrie.

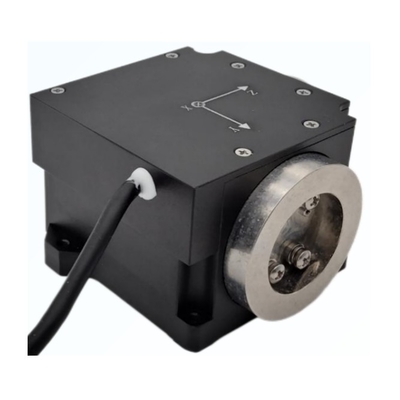

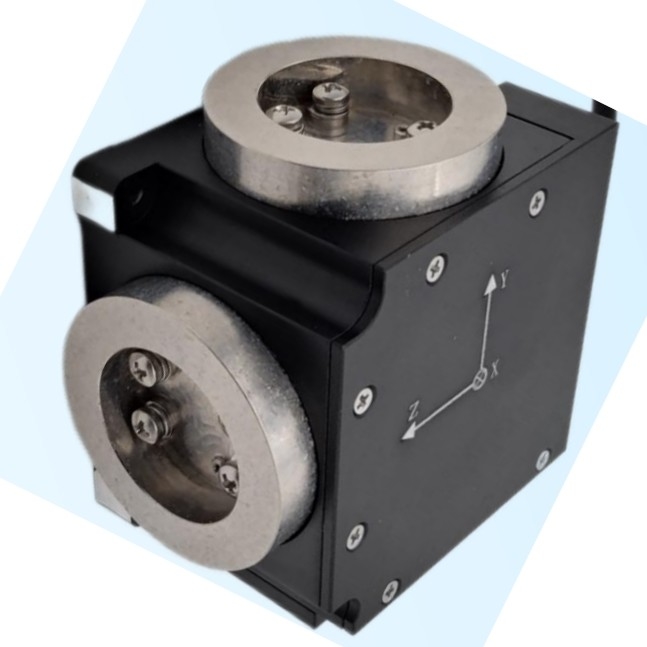

Details Afbeeldingen

Technische parameter

Reeks aantal	Testpunt	Eenheid	3OG-40	3OG-40M	3OG-56
1	Algemene afmetingen	mm	71.5 × 71.5 × 45
2	Starttijd	S	3	3	3
3	Nulpositie	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabiliteit van nul bias bij kamertemperatuur (constante temperatuur)	(°) /h	≤ 0,08 ((10 s)	≤ 0,3 ((10 s)	≤ 1 (± 10) s
6	Nul-bias herhaalbaarheid	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Gevoeligheid voor nul-bias	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Willekeurige wandeling coëfficiënt	(')/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Niet-lineariteit van schaalfactoren	ppm	≤ 20	≤ 50	≤ 100
10	Asymmetrie van de schaalfactor	ppm	≤ 10	≤ 30	≤ 50
11	Herhaalbaarheid door schaalfactoren	ppm	≤ 20	≤ 50	≤ 100
12	Takspercentage	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolutie	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Bandbreedte	Hz	≥ 200	≥ 200	≥ 200
15	Werktemperatuur	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Bergingstemperatuur	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Dynamisch bereik	(°) /s	± 500/± 800	± 500/± 800	±500/±1000
18	Voerspanning	V	+5	+5	+5
19	Steady-state vermogen verbruik	W	≤ 4	≤ 4	≤ 4
20	Volledige temperatuur stabiel energieverbruik van de staat	W	≤ 8	≤ 8	≤ 8
21	Start de instant stroom	Een	< 2	< 2	< 2
