Hoogwaardige drieassige geïntegreerde hoekfrequentie sensor Glasvezel gyroscoop met breed bereik

Merknaam:	FIREPOWER
Modelnummer:	3OG-40M
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

± 500/± 800°/s

stabiliteit zonder vertekening:

≤0,3°/u

Nul-bias herhaalbaarheid:

≤0,3°/u

Schaalfactor niet-lineariteit:

≤50ppm

Bandbreedte:

≥ 200 Hz

Nul gevoeligheid voor bias:

≤ 0,07°/h/g

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

High Performance Gyroscoop met glasvezel

Brede Waaier Vezel Optische Gyroscoop

Geïntegreerde drieassige hoekfrequentiesensor

Productbeschrijving

3OG-40Mis een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, die wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten.Een hoekversnellingssensor van het product is een glasvezelring, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van de hoge precisie hoekversnellingssignaaldetectie is bereikt

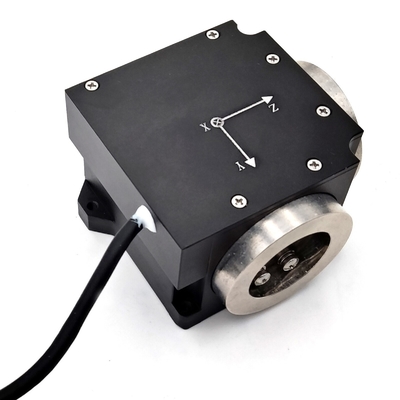

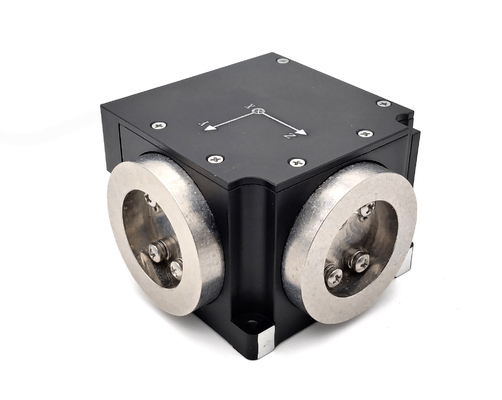

Details Afbeeldingen

Technische parameter

Reeks aantal	Testpunt	Eenheid	3OG-40	3OG-40M	3OG-56
1	Algemene afmetingen	mm	71.5 × 71.5 × 45
2	Starttijd	S	3	3	3
3	Nulpositie	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabiliteit van nul bias bij kamertemperatuur (constante temperatuur)	(°) /h	≤ 0,08 ((10 s)	≤ 0,3 ((10 s)	≤ 1 (± 10) s
6	Nul-bias herhaalbaarheid	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Gevoeligheid voor nul-bias	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Willekeurige wandeling coëfficiënt	(')/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Niet-lineariteit van schaalfactoren	ppm	≤ 20	≤ 50	≤ 100
10	Asymmetrie van de schaalfactor	ppm	≤ 10	≤ 30	≤ 50
11	Herhaalbaarheid door schaalfactoren	ppm	≤ 20	≤ 50	≤ 100
12	Takspercentage	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolutie	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Bandbreedte	Hz	≥ 200	≥ 200	≥ 200
15	Werktemperatuur	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Bergingstemperatuur	°C	-55 ¢ + 80	-55 ¢ + 80	-55 ¢ + 80
17	Dynamisch bereik	(°) /s	± 500/± 800	± 500/± 800	±500/±1000
18	Voerspanning	V	+5	+5	+5
19	Steady-state vermogen verbruik	W	≤ 4	≤ 4	≤ 4
20	Volledige temperatuur stabiel energieverbruik van de staat	W	≤ 8	≤ 8	≤ 8
21	Start de instant stroom	Een	< 2	< 2	< 2
