3OG-40Mis een inertiële hoekfrequentiesensor op basis van het optische Sagnac-effect, die wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten.Een hoekversnellingssensor van het product is een glasvezelring, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, en ondertussen wordt een spanningssignaal dat is omgezet van een optisch padverschilsignaal onderworpen aan feedback en controle in gesloten lus, zodat de modulatie en demodulatie van het signaal worden gerealiseerd,en het doel van de hoge precisie hoekversnellingssignaaldetectie is bereikt

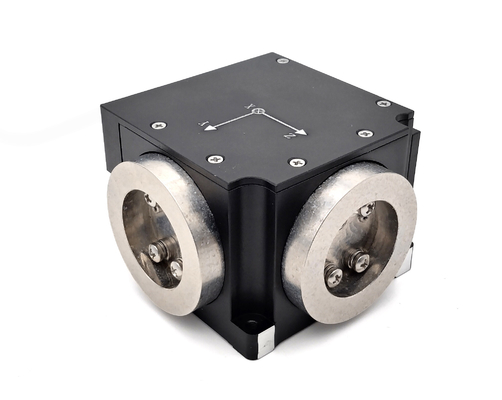

Details Afbeeldingen
Technische parameter
Reeks aantal
Testpunt
Eenheid
3OG-40
3OG-40M
3OG-56
1
Algemene afmetingen
mm
71.5 × 71.5 × 45
2
Starttijd
S
3
3
3
3
Nulpositie
(°) /h
≤ 1
≤ 1
≤ 1
4
Stabiliteit van nul bias bij kamertemperatuur (constante temperatuur)
(°) /h
≤ 0,08 ((10 s)
≤ 0,3 ((10 s)
≤ 1 (± 10) s
6
Nul-bias herhaalbaarheid
(°) /h
≤ 0.08
≤ 0.3
≤ 1
7
Gevoeligheid voor nul-bias
(°) /h/g
≤ 0.05
≤ 0.07
≤ 0.1
8
Willekeurige wandeling coëfficiënt
(')/h1/2
≤ 0.01
≤ 0.01
≤ 0.05
9
Niet-lineariteit van schaalfactoren
ppm
≤ 20
≤ 50
≤ 100
10
Asymmetrie van de schaalfactor
ppm
≤ 10
≤ 30
≤ 50
11
Herhaalbaarheid door schaalfactoren
ppm
≤ 20
≤ 50
≤ 100
12
Takspercentage
(°) /h
≤ 0.05
≤ 0.05
≤ 0.08
13
Resolutie
(°) /h
≤ 0.05
≤ 0.05
≤ 0.05
14
Bandbreedte
Hz
≥ 200
≥ 200
≥ 200
15
Werktemperatuur
°C
-45 ¢ + 70
-45 ¢ + 70
-45 ¢ + 70
16
Bergingstemperatuur
°C
-55 ¢ + 80
-55 ¢ + 80
-55 ¢ + 80
17
Dynamisch bereik
(°) /s
± 500/± 800
± 500/± 800
±500/±1000
18
Voerspanning
V
+5
+5
+5
19
Steady-state vermogen verbruik
W
≤ 4
≤ 4
≤ 4
20
Volledige temperatuur stabiel energieverbruik van de staat
