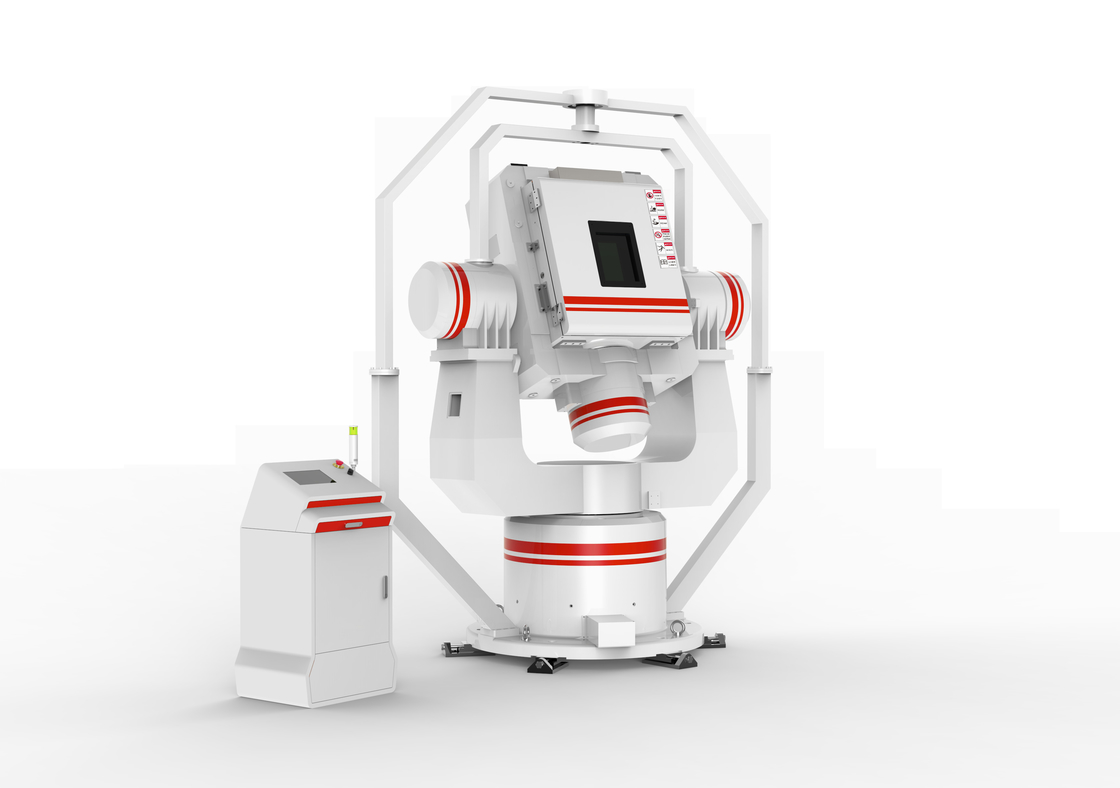

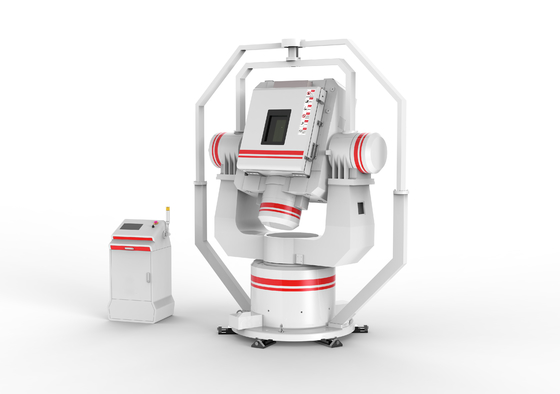

High Precision 3-Axis Rotary Turntable voor Aerospace Attitude Control & Navigation System

Merknaam:	Firepower
Modelnummer:	3LT300-W
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	10 stuks/5 maanden

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

IMU-toetsdraaibord

Vervoervermogen:

30 kg

Afmeting van de laadplaat:

Ø300 mm ((aanpasbaar)

Hoekpositieruimte:

±0~±360°

Computerpoort:

RS232/RS422

Tafelhoogte:

400 mm

Gezichtseind:

0.05 mm

roterende nauwkeurigheid:

±1~3'

Positienauwkeurigheid:

±1~3'

Verpakking Details:

Houten doos

Levering vermogen:

10 stuks/5 maanden

Markeren:

3 as roterende draaitafel

Aerospace 3-assige draaitafel

Hoge precisie 3-assige draaitafel

Productbeschrijving

High Precision 3-Axis Rotary Turntable voor Aerospace Attitude Control & Navigation System

Productbeschrijving

De drieassige draaitafelserie is een soort precisie-testapparatuur die bewegingsopwinding kan genereren, zoals hoekpositie,hoekfrequentie en hoekversnelling in drie richtingen om de test van de gemeten onderdelen zoals gyro te realiserenHet kan ook de bewegingssimulatie van de drie rotatierichtingen van de ruimte, hoektrillingen, schommelingen en andere dynamische bewegingen realiseren.Het schakelaarbesturingssysteem bestaat uit een hoogwaardige besturingsunit, hoogprecisiehoekmetingssysteem, digitale PWM-servoversterker en servomotor met directe aandrijving.Hoofdbestanddelen:Steun, aandrijflijn, vermogenversterker, hoekmetingselement, AD/DA-kaart, enz. (alle geïmporteerde producten).Productcategorie: position draaitafel, hoek schudtafel, schommeltafel.



Technische parameter

Structurele vorm	Continu drie-assige rotatie
Materiaal voor tafel	Roestvrij staal/aluminiumlegering ((Facultatief)
Maximaal laadgewicht	40 kg
Tafelgrootte	Φ400 mm
Plaatheid van de tafel	0.02 mm
Tafelhoogte	540 mm
Rotatie nauwkeurigheid	±1~3′′ (optioneel)
Hoekpositieruimte	±0 ~ ±360°
Hoekpositie nauwkeurigheid	±1~3′′ (optioneel)
Hoekresolutie	0.0001°
Hoeksnelheidsbereik	0.001~4500°/s
Hoeksnelheidsnauwkeurigheid	ω<1°/s 1<ω<10°/s 10<ω°/s
Snelheidsglauwheid	1 × 10−3 1 × 10−4 5 × 10−5
Maximale hoekversnelling	Inner 4500°/s2 Midden 2000°/s2 Buiten 1000°/s2
Resolutiepercentage	0.0001°
Nummer van de slipring	10~80 (optioneel)
Systeembandbreedte	5~80 Hz ((optioneel)
Slip-ring stem	0.03V
Leakage-stroom	±0,5mT
