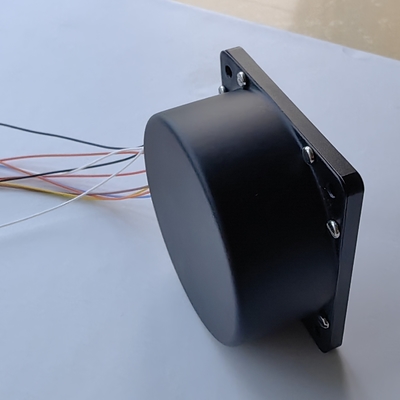

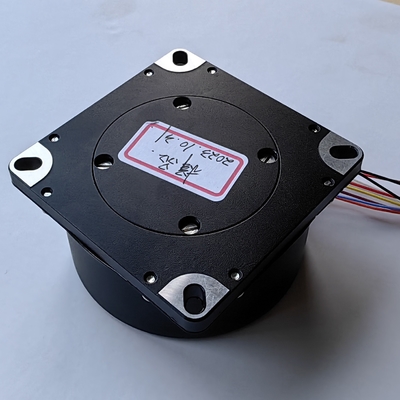

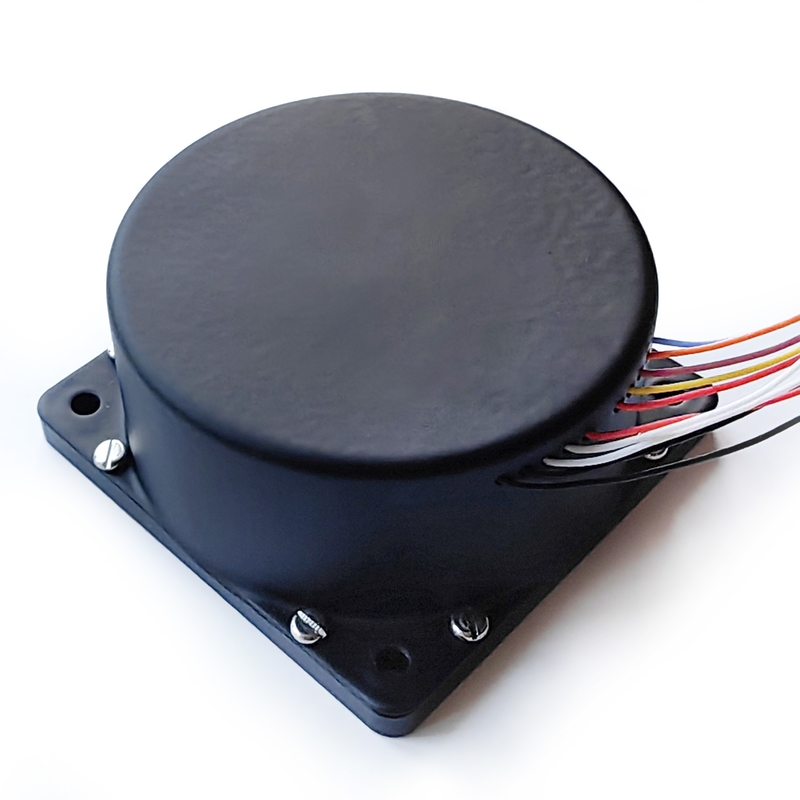

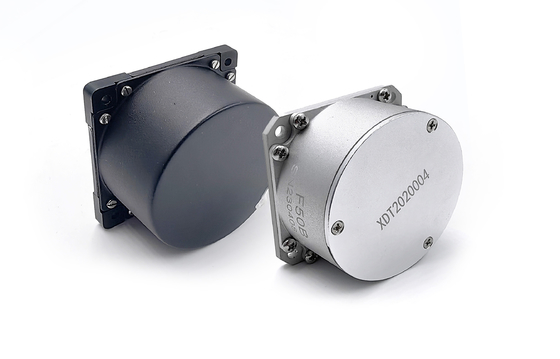

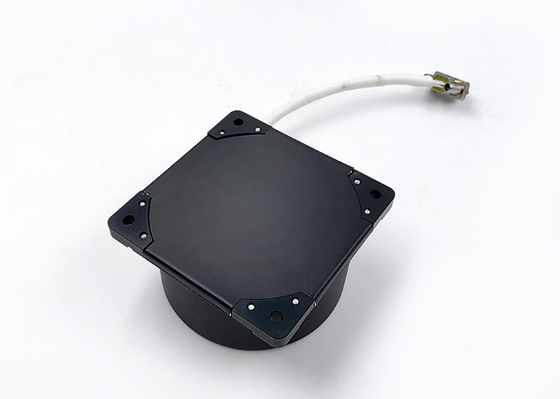

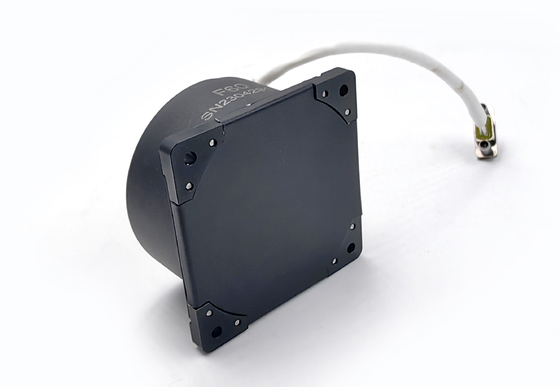

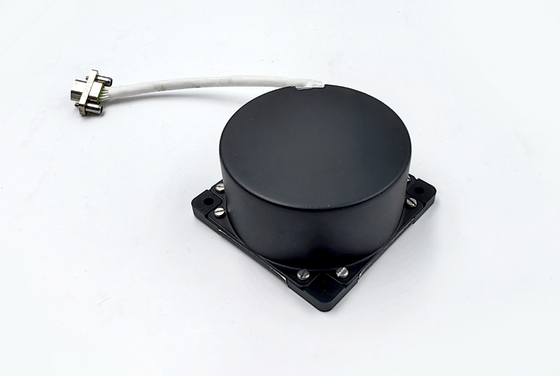

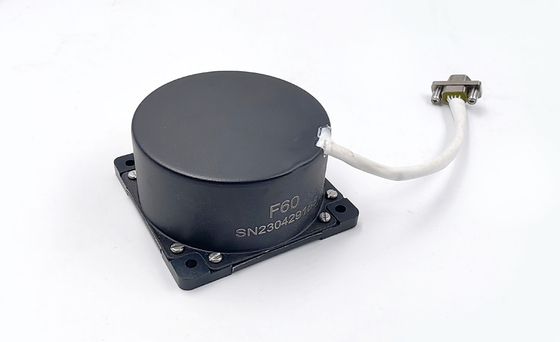

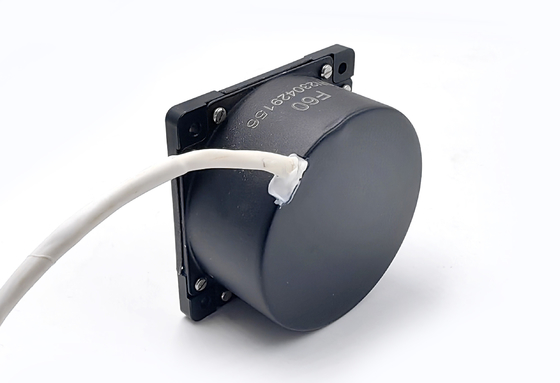

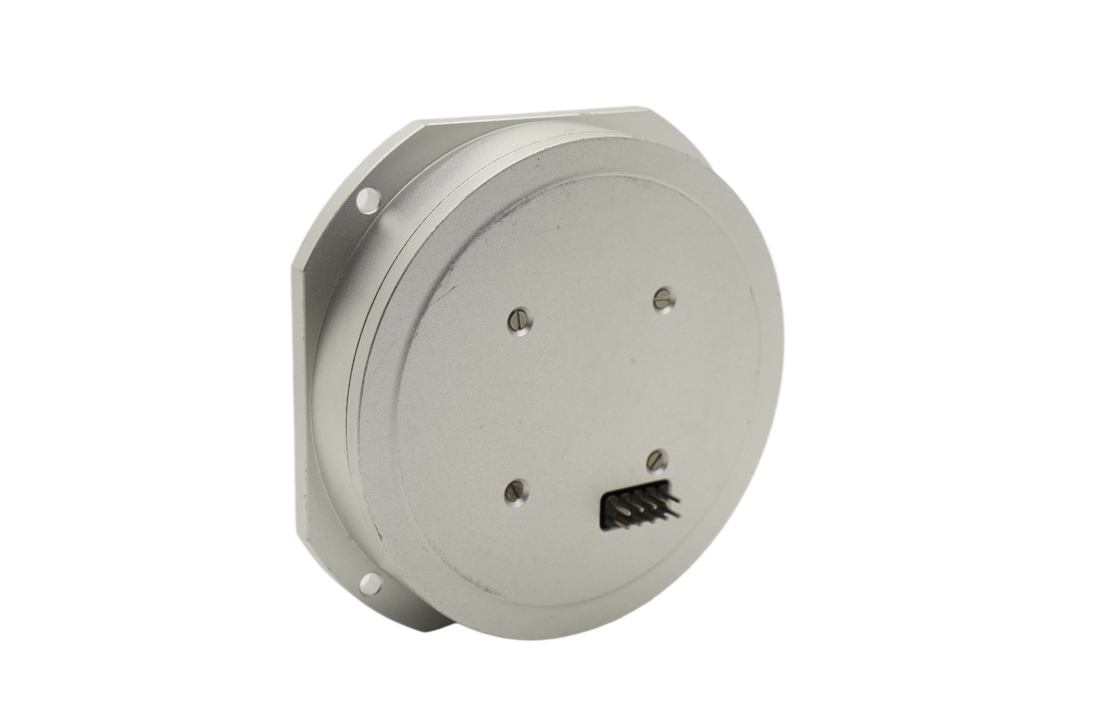

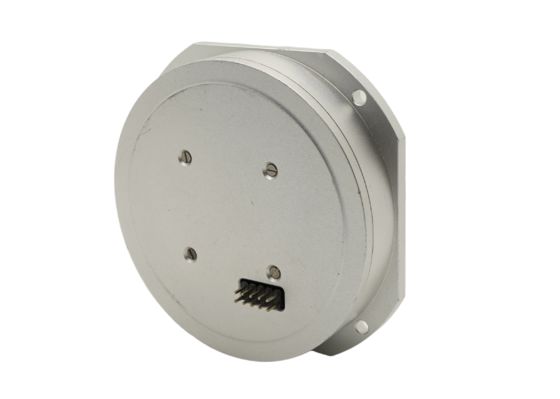

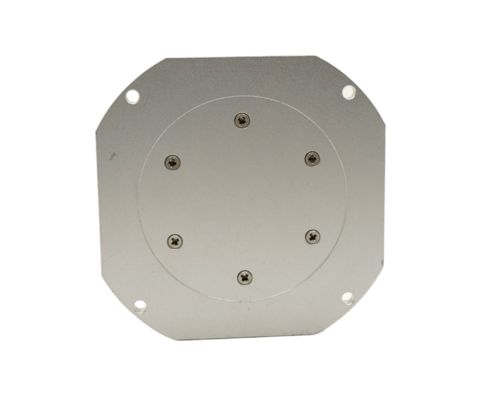

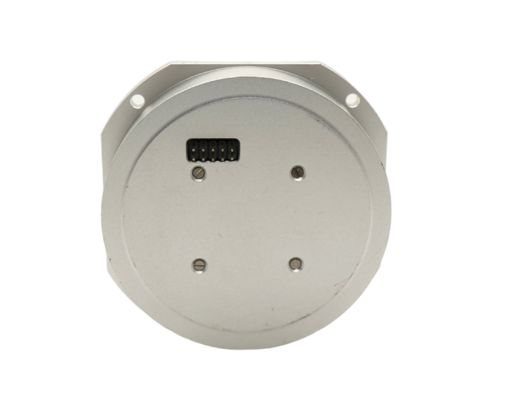

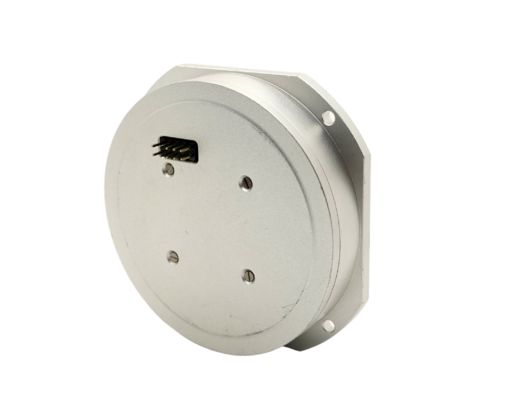

Digitale close-loop-modus glasvezel gyroscoop lage nul-bias-satitude

Merknaam:	Firepower
Modelnummer:	F70A
MOQ:	1 stuks
Prijs:	US$3,150.00~3,250.00
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhzen, China

Certificering:

Meetbereik:

±400~±800°/s

nul bias stabiliteit:

≤ 0,05°/h, 10 s

Nul Bias Herhaalbaarheid:

≤0.05°/h

Willekeurige loopcoëfficiënt:

≤ 0,005°/√h

Schaalfactor niet-lineariteit:

≤50ppm

Herhaalbaarheid door schaalfactoren:

≤50ppm

Asymmetrie van de schaalfactor:

≤50ppm

Starttijd:

≤ 1 s

Bandbreedte:

500Hz

Stroomvoorziening:

± 5 ± 0,15 V

Kracht:

≤6W

Werktemperatuur:

-40 °C tot +70 °C

Bergingstemperatuur:

-55~+85°C

Vibratie:

20~2000 Hz, 0,06 g2/Hz

Effect:

30 g, 11 ms

Baud-tarief:

921600 (aanpasbaar) bps

Uitgangsmodus:

RS-422

Verbinding:

J30J-15TJL/(aanpasbaar)

Algemene afmetingen:

70 mm*70 mm*30 mm

Installatie:

62 mm*62 mm

Verpakking Details:

spons en doos

Levering vermogen:

500 stuks per maand

Markeren:

Low Zero Bias Glasvezel Gyroscoop

Gyroscoop met glasvezel in sluiterloop

Productbeschrijving

Basis informatie.

Model nr.

F70

Meting van schachthoeveelheden

Alleenstaande

Genauigheidsgraad

0.05°/H

IP-classificatie

IP67

Certificering

Op maat

Meetbereik

800 graden/S

Biasstabiliteit

0.05°/H

Willekeurige wandelcoëfficiënt

0.005°/H

Stroomvoorziening

Baud-tarief

115200~921600Hz

Transportpakket

Spons en doos

Specificatie

70 mm × 70 mm × 32 mm

HS-code

9031809090

Productiecapaciteit

500/maand

Productbeschrijving

High Bandwidth Fiber Optic High Accuracy Gyroscope Korte activeringstijd

Een glasvezel gyroscoop is een soort glasvezelsensor die gevoelig is voor de hoekfrequentie.de door de lichtbron uitgezonden lichtgolf wordt door de straalsplitter in tweeën verdeeld, en de twee lichtstralen zullen zich respectievelijk in de richting voorwaarts en achterwaarts bevinden.

Productstructuur en kenmerken
De structuur van de gyroscoop is gebaseerd op een typische optische vezelringstructuur en is gebaseerd op het geïntegreerde miniaturisatie-ontwerp, de structurele stabiliteit (weerstand tegen schokken en trillingen),anti-resonantie, structurele symmetrie, installatiegemak en thermisch ontwerp (temperatuurkenmerken) en andere aspecten werden overwogen, en de bestaande structuur van de gyro werd geoptimaliseerd en ontworpen.

belangrijkste gyro-parameters
Niet-lineaire schaalfactor: ≤ 50 ppm (1σ)
Asymmetrie van de schaalfactor: ≤ 50 ppm (1σ)
Herhaalbaarheid door schaalfactor: ≤ 50 ppm (1σ)
Dynamisch bereik:±300°/s
Nul-biasstabiliteit: ≤0.05°/h (1σ)
Nul vertekening herhaalbaarheid: ≤0.05°/h (1σ)
Willekeurige wandelcoëfficiënt: ≤0.005°/√h
Bandbreedte: ≥ 200 Hz
Gewicht: ≤ 250 g

Interface

Noodnummer	Definitie	Opmerking
1	+5V	+5V stroominvoer
2	+5V	+5V stroominvoer
3	-5V	-5V stroominvoer
4	-5V	-5V stroominvoer
5	±5VGND	Krachtgrond (opmerking: mag niet worden aangesloten op de gyro-shell)
6	±5VGND	Krachtgrond (opmerking: mag niet worden aangesloten op de gyro-shell)
7	T+	Giro-uitgangssignaal+
18	- Ik weet het niet.	Gyrosignaal.
de resterende	Afzetten
