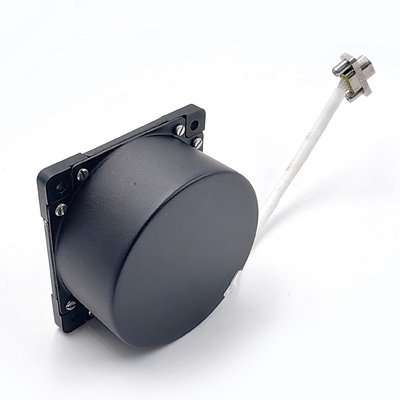

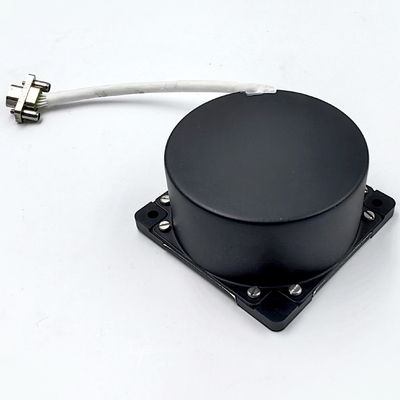

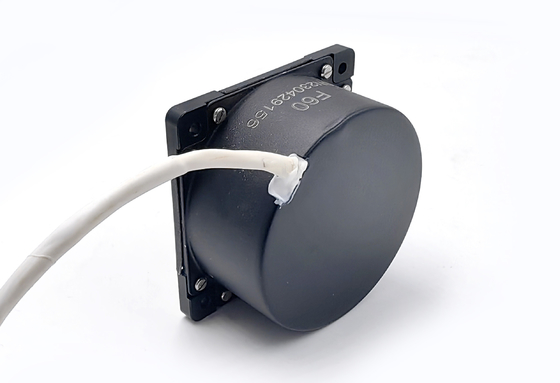

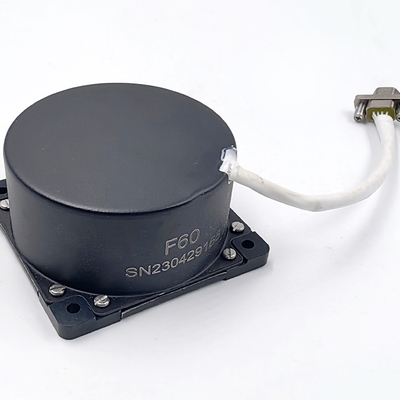

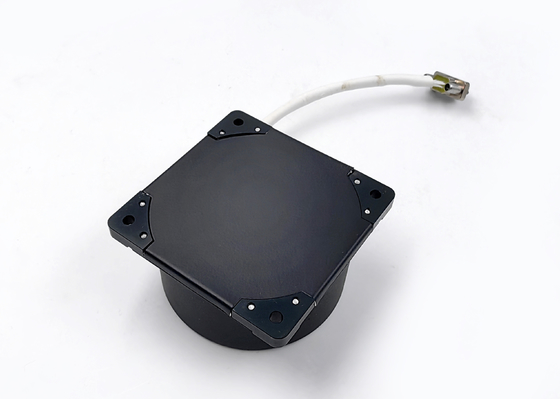

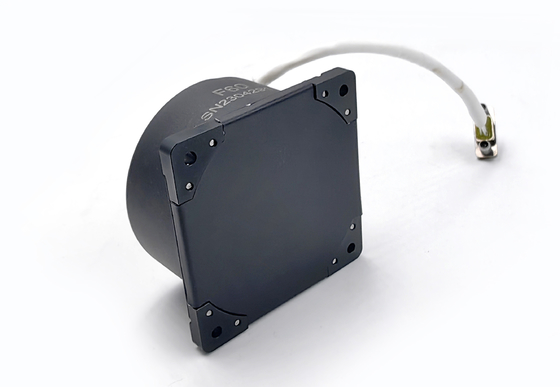

Kleine grootte Close-Loop Glasvezel Gyroscoop Zero Bias Stabiliteit 0,2 ~ 0,8°/

Merknaam:	Firepower
Modelnummer:	F60A
MOQ:	1 stuks
Prijs:	US$2,500.00-3,500.00
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

Meting van rnge:

±400~±800 (optioneel)

nul bias stabiliteit:

≤ 0,05°/h, 10 s

Nul Bias Herhaalbaarheid:

≤ 0,05°/h

Willekeurige loopcoëfficiënt:

≤ 0,006o/√h

Schaalfactor niet-lineariteit:

≤50ppm

Herhaalbaarheid door schaalfactoren:

≤50ppm

Asymmetrie van de schaalfactor:

≤50ppm

Starttijd:

≤ 1 s

Bandbreedte:

500Hz

Stroomvoorziening:

± 5 ± 0,15 V

Kracht:

≤6W

Werktemperatuur:

-40 °C tot +70 °C

Bergingstemperatuur:

-55~+85°C

Vibratie:

20~2000 Hz, 0,06 g2/Hz

Effect:

30 g, 11 ms

Baud-tarief:

921600 (aanpasbaar) bps

Uitgangsmodus:

RS-422

Verbinding:

J30J-15TJL/(aanpasbaar)

Algemene afmetingen:

60 mm*60 mm*32 mm

Installatiedimensies:

52 mm*52 mm

Verpakking Details:

spons en doos

Levering vermogen:

500 stuks per maand

Markeren:

Kleine grootte glasvezel gyroscoop

dicht-lus glasvezel gyroscoop

Productbeschrijving

Basis informatie.

Model nr.

F60

Meting van schachthoeveelheden

Alleenstaande

Genauigheidsgraad

≤ 0,05°/H

IP-classificatie

IP67

Certificering

Op maat

Niet-lineaire schaalfactor

< 50 ppm (1 sigma);

Asymmetrie van de schaalfactor

< 50 ppm

Herhaalbaarheid door schaalfactoren

< 50 ppm

Dynamisch bereik

300 °C;/S

Stabiliteit zonder vooroordelen

< 0,05 Deg;/H (1 sigma);

Bandbreedte

> 200 Hz

Transportpakket

Spons en doos

Specificatie

70 mm × 70 mm × 32 mm

HS-code

9031809090

Productiecapaciteit

500/maand

Productbeschrijving

Optisch Sagnac-effect op één as, gyroinertiaal hoekvermogen mistgyroscoop

Dit document specificeert de vereisten en methoden voor het gebruik en onderhoud van de glasvezelgyroscoop FOG-60.
Inleiding van het product
1 Werkingsbeginsel, functie en toepassingsgebied van het produkt
1.1 Hoe het werkt Dit product is een inertiële hoeksnelheidssensor op basis van het optische Sagnac-effect, dat wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten.De hoekfrequentie-sensor van het product is een glasvezelring, en een digitaal detectiecircuit met gesloten lus wordt gebruikt om het optische padverschil van licht dat zich in de wijzers van de klok en in de tegenwijzers van de klok verspreidt, veroorzaakt door de externe fysieke hoekfrequentie, te extraheren,die wordt waargenomen door de glasvezelringTegelijkertijd, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Functie Dit product bestaat uit een optische hoekversnellingssensor en een signaaldetectie-eenheid, die informatie over de hoekverhoging en de interne temperatuur op één as verstrekken.
1.3 Toepassingsgebied De producten zijn hoofdzakelijk geschikt voor toepassingen zoals middelgrote nauwkeurigheid van inertiële navigatiesystemen, positionerings- en oriënteringssystemen en servo-stabilisatiesystemen.
2 Samenstelling De belangrijkste onderdelen van het product zijn als volgt: a) De optische padeenheid bestaat uit een SLD-lichtbron, een optische vezel, een geïntegreerde optische fasemodulator, een optische lichtbron, een optische lichtbron, een optische lichtbron, een optische lichtbron, een optische lichtbron en een optische lichtbron.een optische glasvezelcoupler en een optische detectorb) De schakelunit bestaat uit een schakel van de lichtbron en een schakelplaat voor het detecteren en regelen van het signaal; c) de structurele onderdelen van de gyroscoop.
3 Uiterlijk en afmeting van de installatie Algemene afmeting (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); Afmeting van de installatie (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3,2 mm × 4,
In de eerste plaats is het belangrijk dat de

Kleine grootte Close-Loop Glasvezel Gyroscoop Zero Bias Stabiliteit 0,2 ~ 0,8°/ 0

Kleine grootte Close-Loop Glasvezel Gyroscoop Zero Bias Stabiliteit 0,2 ~ 0,8°/ 0

Hoofdprestaties
Parameters Zie de belangrijkste prestatieparameters van het product voor nadere informatie.
Tabel 1 Belangrijkste prestatieparameters

Reeksennummer	Testpunt	Eenheid	Technische eisen
1	Algemene afmetingen	mm	60 × 60 × 31
2	Starttijd	s	5
3	Stabiliteit van nul bias (10 s glad maken, 1σ)	o/h	≤ 0.1
4	Nul-bias herhaalbaarheid	o/h	≤ 0.1
5	Willekeurige wandelcoëfficiënt	o/h1/2	≤ 0.01
6	Niet-lineariteit van schaalfactoren	ppm	≤ 50
7	Herhaalbaarheid door schaalfactoren	ppm	≤ 50
8	Werktemperatuur	oC	-40~+700
9	Bergingstemperatuur	oC	-50~+70
10	Dynamisch bereik	(°) /s	± 1000
11	Voerspanning	V	+5
12	Vermogenverbruik in vaste toestand	W	< 4

Vermogenseisen

Reeksennummer	Naam	Verzoek
1	Precies van de voedingsbron	± 5%
2	Krachtgolf (Vpp)	20 mV
3	Voedingsstroom	> 1,5A

Elektrische verbindingsinterface

Kernpuntnummer	Definitie	Commentaar
1	+5V	Invoer van stroomvoorziening
2	GND	Krachtgrond
3	- Dat is...	Voorbehouden
4	RXD+	Gyrodifferentiële sortering en correctie
5	TXD+	Giro RS422-uitgang positief
6	+5V	Invoer van stroomvoorziening
7	GND	Krachtgrond
8	RXD-	Gyrodifferentieel gating negatief
9	TXD-	Giro RS422-uitgang negatief
