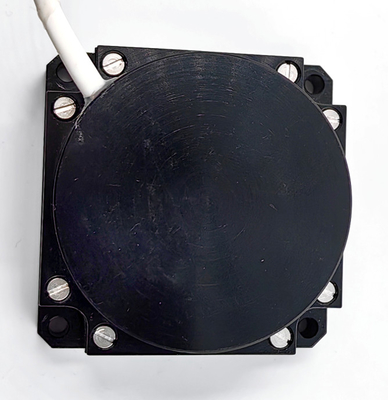

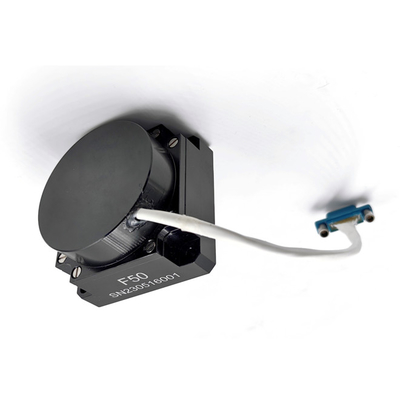

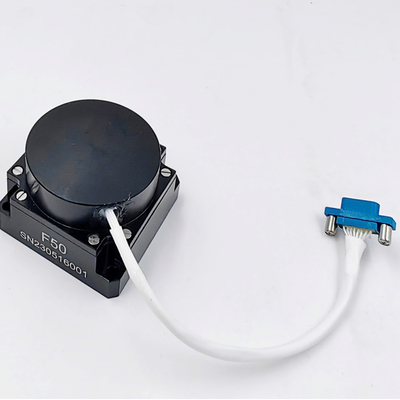

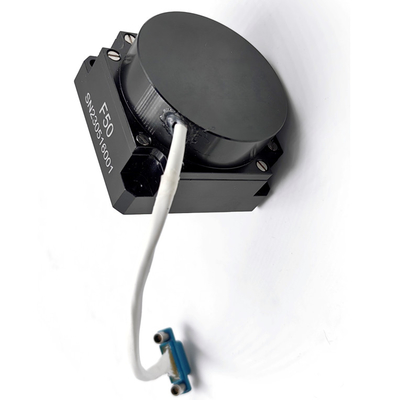

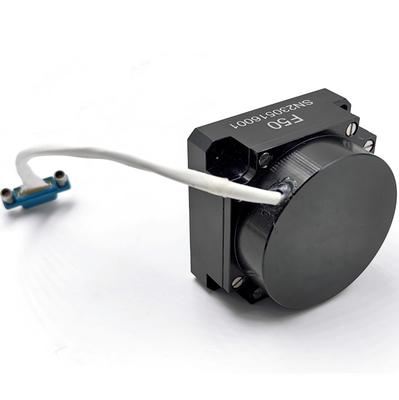

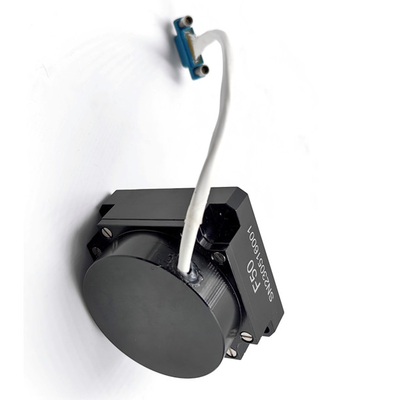

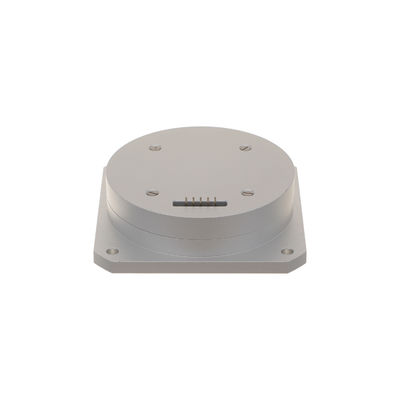

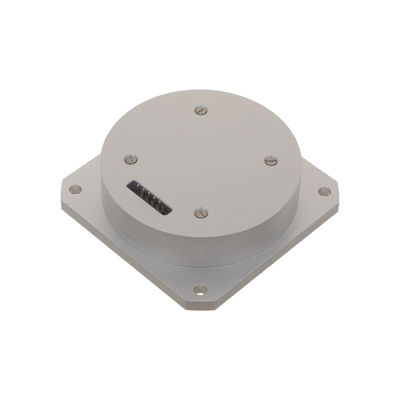

Snel starten 0.1 Deg/H Bias Optische Gyro Sensor Navigatie Mist Hoekfrequentie Transducer

Merknaam:	Firepower
Modelnummer:	F50A
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	200/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

-500°/s~+500°/s

Nul-bias herhaalbaarheid:

<=0,1°/u

stabiliteit zonder vertekening:

<=0,1°/u

Bandbreedte:

> 200 Hz

Initialisatie tijd:

<5s>

Communicatiemodus:

RS422

Werktemperatuur:

-45℃~+60℃

Bergingstemperatuur:

-55℃~+75℃

Schaalfactor niet-lineariteit:

<50ppm

Herhaalbaarheid door schaalfactoren:

<50ppm

Voedingsspanning:

Verpakking Details:

Sponge+ doos

Levering vermogen:

200/month

Markeren:

snelle start optische gyro

0.1 deg/h optische gyro

snelle start glasvezel gyro

Productbeschrijving

Fast Start 0.1 Deg/H Bias Optische Gyro Sensor Navigatie Fog Hoek Snelheid Transducer

Product specificaties

Attribuut	Waarde
Meetbereik	-500°/s~+500°/s
Nul-bias herhaalbaarheid	<=0.1°/h
Nul-bias stabiliteit	<=0.1°/h
Bandbreedte	>200Hz
Initialisatietijd	<5S
Communicatiemodus	RS422
Bedrijfstemperatuur	-45℃～+60℃
Opslagtemperatuur	-55℃～+75℃
Niet-lineariteit schaalfactor	<50ppm
Herhaalbaarheid schaalfactor	<50ppm
Voedingsspanning	5v

Productoverzicht

Dit product is een traagheids hoeksnelheidssensor gebaseerd op het optische Sagnac-effect, dat wordt gebruikt om de hoeksnelheid van de drager langs de gevoelige as van het product te meten. De hoeksnelheidssensoreenheid van het product is een optische vezelring, een digitale gesloten-lus detectiecircuit wordt gebruikt om het optische padverschil van kloksgewijs en tegen de klok in voortplantend licht veroorzaakt door de externe fysieke hoeksnelheid, die wordt gedetecteerd door de optische vezelring, en ondertussen wordt een voltagesignaal geconverteerd van een optisch padverschilsignaal onderworpen aan gesloten-lus feedback en controle, zodat de modulatie en demodulatie van het signaal worden gerealiseerd, en het doel van hoeksnelheidssignaaldetectie wordt bereikt.

Dit product bestaat uit een optische hoeksnelheidssensoreenheid en een signaaldetectie-eenheid, die informatie over de hoektoename over één as en interne temperatuurinformatie levert. De producten zijn voornamelijk geschikt voor toepassingen zoals medium-precisie traagheidsnavigatiesystemen, positionerings- en oriëntatiesystemen en servostabilisatiesystemen.

Technische parameters

Parameter	Eenheid	Specificatie
Algemene afmetingen	mm	50×50×32
Starttijd	s	5
Nul-bias stabiliteit (10s glad)	(°)/h	≤0.1
Nul-bias herhaalbaarheid	(°)/h	≤0.1
Willekeurige loopcoëfficiënt	(º)/h1/2	≤0.01
Niet-lineariteit schaalfactor	ppm	≤50
Herhaalbaarheid schaalfactor	ppm	≤50
Bedrijfstemperatuur	℃	-40~+70
Opslagtemperatuur	℃	-50~+70
Dynamisch bereik	(°)/s	±500
Voedingsspanning	V	+5V
Stabiele stroomverbruik (volle temperatuur)	W	<4
Bandbreedte	Hz	≥200

Productcomponenten

De optische padeenheid omvat een SLD-lichtbron, een optische vezelring, een geïntegreerde optische fasemodulator, een optische vezelkoppelaar en een optische detector
De circuitunit omvat een lichtbron-aanstuurcircuit en een detectie- en besturingssignaalcircuitbord

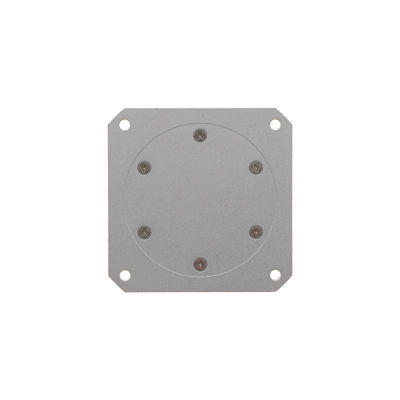

Gyroscope structurele onderdelen

Algemene afmeting (mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × B × H)

Installatieafmeting (mm): 43 ± 0.1 × 43 ± 0.1 (L × B), Φ3.2mm × 4

Belangrijke voorzorgsmaatregelen

Vermijd frequente aan/uit-bewerkingen om prestatievermindering en een kortere levensduur te voorkomen
Controleer het voedingssysteem voordat u het inschakelt om ervoor te zorgen dat er geen kortsluiting is tussen elektrische punten of tussen de gyroscoopbehuizing en elektrische punten
Raadpleeg de fabrikant voor elke abnormale werking - ongeoorloofde demontage of reparatie is verboden
Behandel met zorg tijdens gebruik en transport, aangezien dit een precisie-instrument is
Zorg voor een correcte aansluiting van de in-/uitgangssignaal- en voedingskabels
Implementeer antistatische maatregelen bij het hanteren van het product
Houd de omringende magnetische veldsterkte onder de 1Gs
