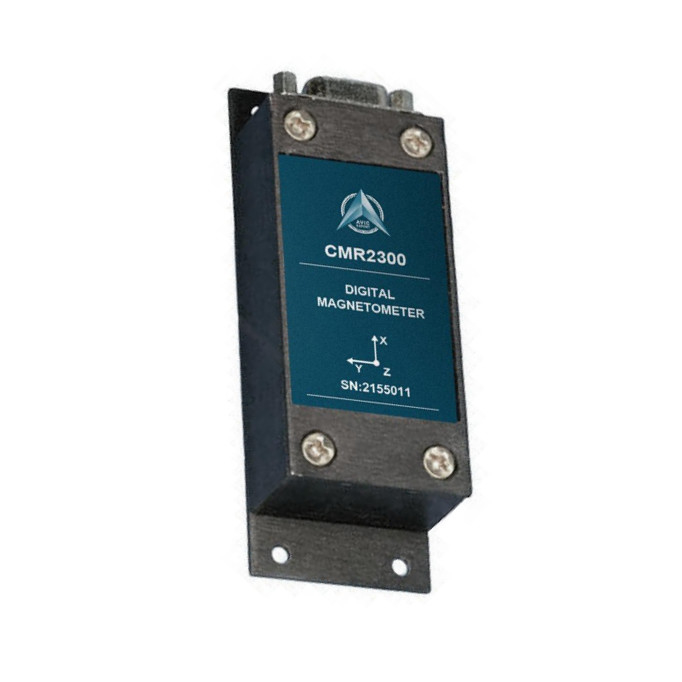

Magnetische het Noordensensor 3 Absolute Nauwkeurige de Rubriekhoek van de Asmagnetometer

Gedetailleerde informatie

Plaats van herkomst:

China

Bereik:

+/-2 gauss

Resolutie:

67 m-gauss

Hysterisisfout:

0.01%FS

Aanwinstenfout:

0.05%FS

compensatiefout:

0.01%FS

Gewicht:

98g

Maatregelenwaaier:

+/-2 gauss

Verpakking Details:

doos

Levering vermogen:

1000 per maand

Markeren:

Productbeschrijving

Magnetische noordsensor 3-assige absolute koershoekmagnometer Precieze magnetische yaw-hoekmeter

Specificatie

Kenmerken	Voorwaarden	Min	Typ	Max	Eenheden
Voeding
Voedingsspanning	Pin 9 gerefereerd aan Pin 5 (Aarde)	6.5		15	Volt
Stroomverbruik	Vsupply = 15V. Met S/R= Aan		27	35	mA
Temperatuur
Bedrijf	Omgeving	-40		+85	℃
Opslag	Omgeving, Onbelast	-55		125	℃
Magnetisch veld
Bereik	Volledige schaal (FS), Totaal toegepast veld	-2		+2	gauss
Resolutie	Toegepast veld om uitgang te veranderen	67			micro-gauss
Nauwkeurigheid	RSS van alle fouten@+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Lineariteitsfout	Best passende rechte lijn@+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Hysterisisfout	3 sweeps over ±2gauss@+25°℃		0.01	0.02	%FS
Herhaalfout	3 sweeps over +2gauss@+25°C		0.05	0.10	%FS
Winstfout	Toegepast veld voor nulmeting		0.05	0.10	%FS
Offsetfout	Toegepast veld voor nulmeting		0.01	0.03	%FS
Temperatuur Effect	Coëfficiënt van winst		-600 ±114		ppm/"C
Voedingseffect	Van +6 tot +15V met 1 gauss toegepast veld		150		ppm/V
Mechanisch
Gewicht	Alleen PCB PCB en niet-geflangeerde behuizing PCB en geflangeerde behuizing		28 94 98		gram
Trilling	Bedrijf 5 tot 10Hz gedurende 2 uur 10Hz tot 2kHz gedurende 30 minuten		10 2.0		mm g
