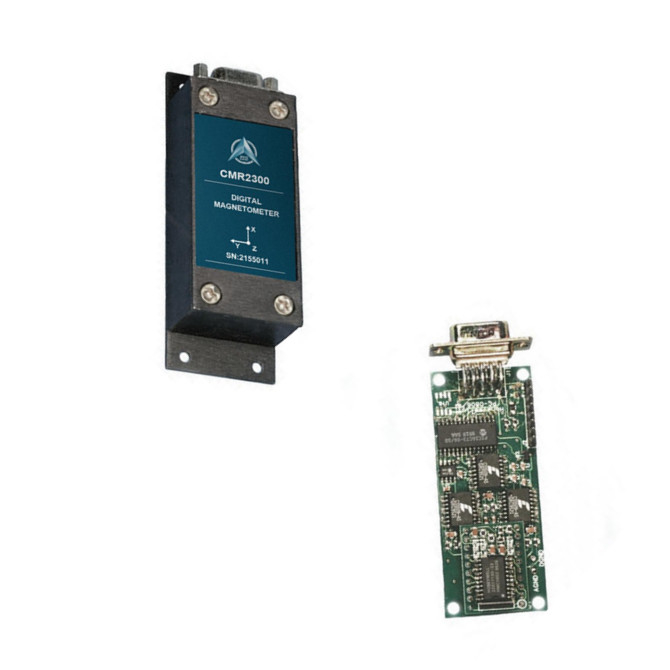

Nauwkeurige Digitale Magnetometersensor, Analogon van HMR2300 3 As Magnetische Sensor

Name: Nauwkeurige Digitale Magnetometersensor, Analogon van HMR2300 3 As Magnetische Sensor
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	CMR2300
MOQ:	1
Prijs:	1300~1500
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	100 per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Bereik:

+/-2 gauss

Resolutie:

67 m-gauss

Hysterisisfout:

0.01%FS

Aanwinstenfout:

0.05%FS

compensatiefout:

0.01%FS

Gewicht:

98g

Verpakking Details:

doos

Levering vermogen:

100 per maand

Markeren:

Rs-232 magnetometersensor

HMR2300 3 As Magnetische Sensor

Magnetische Ware het Noordenvinder

Productbeschrijving

Digitale magnetometersensor 3 as Magnetische sensor analoog aan HMR2300 Precise Magnetic True North Finder

▶ HOOFDSTELLING

• Hoge nauwkeurigheid Meer dan ± 1 gauss, < 0,5% Volle schaal

• Bereik van ±2 gauss, <70 μgauss Resolutie

• Digitale uitgangen op drie assen (X, Y, Z)

• 10 tot 154 monsters per seconde, selectief

• RS-232 of RS-485 seriële gegevensinterfaces

• PCB- of aluminium behuizing

• 6-15 volt gelijkstroom ongecontroleerde stroomvoorziening

Specificatie

Kenmerken	Voorwaarden	Min.	Type	Maximaal	Eenheden
Stroomvoorziening
Voerspanning	Pin 9 verwijst naar Pin 5 ((Ground)	6.5		15	Volts
Voedingsstroom	VSupply = 15V. Met S/R= Aan		27	35	mA
Temperatuur
Werken	Omgeving	-40		+ 85	°C
Bewaarplaats	Omgevingsvriendelijk, onpartijdig	- 55		125	°C
Magnetische velden
Bereik	Volledige schaal (FS), totaal toegepaste veld	-2		+2	Gauss
Resolutie	Toegepaste veld om de uitgang te wijzigen	67			micro-gauss
Precisiteit	RSS van alle fouten@+25°C ± 1 gauss ±2 gauss		0.01 1	0.52 2	% FS % FS
Bijna fout	Best passende rechte lijn@+25°C ± 1 gauss ±2 gauss		0.1 1	0.5 2	% FS % FS
Hysterische fout	3 Zwaaien over ±2 gauss@+25°C		0.01	0.02	% FS
Herhalingsfout	3 Sweeps Across+2 gauss@+25°C		0.05	0.10	% FS
Gain Enror	Gebruikelijk veld voor nullezen		0.05	0.10	% FS
Offset Ermor	Gebruikelijk veld voor nullezen		0.01	0.03	% FS
Temperatuur Gevolgen	Gewincoëfficiënt		- 600. ±114		ppm/"C
Energievoorzieningseffect	Van +6 tot +15V met 1 gauss toegepaste veld		150		ppm/V
Mechanische apparatuur
Gewicht	Alleen PCB PCB's en niet-geflansde behuizing PCB's en flensterde omhulsel		28 94 98		gramm
Vibratie	Werken 5 tot 10 Hz gedurende 2 uur 10 Hz tot 2 kHz gedurende 30 minuten		10 2.0		mm g

De AVIC CMR2300 is een drieassige slimme digitale magnetometer om de sterkte en richting van een incidenteel magnetisch veld te detecteren.De drie magnetoresistente sensoren van de AVIC zijn georiënteerd in orthogonale richtingen om de X-waarden te meten.Deze sensoruitgangen worden omgezet in 16-bits digitale waarden met behulp van een interne delta-sigma A/D-converter.Een ingebouwde EEPROM slaat de configuratie van de magnetometer op voor een consistente werking. De gegevensuitgang is seriële full-duplex RS-232 of half-duplex RS-485 met 9600 of 19.200 gegevenssnelheden. Een RS-232 ontwikkeling kit versie is beschikbaar die een Windows compatibel demo programma bevat,interfacekabel, AC adapter, en draagtas.

PCB-dimensie en PINOUT

Nauwkeurige Digitale Magnetometersensor, Analogon van HMR2300 3 As Magnetische Sensor 0
