Vervangingssensor van HMR2300-Magnetometer Digitale Output 3 Asmagneet

Vervangingssensor van HMR2300 magnetometer digitale uitgang 3-assige magnetometer hoge nauwkeurigheid magnometer

Specificatie

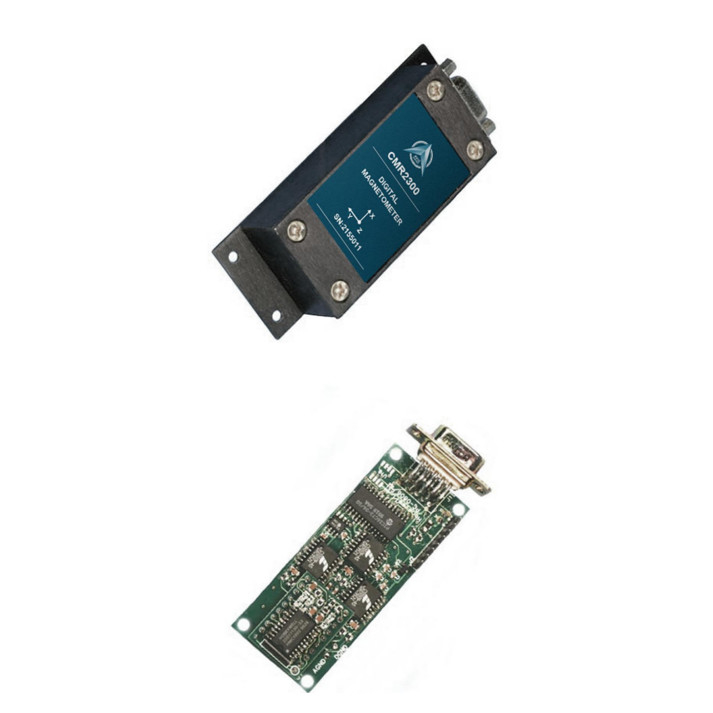

De CMR2300 is een drie-assige slimme digitale magnetometer om de sterkte en richting van een opvallend magnetisch veld te detecteren.De drie magnetoresistente sensoren zijn georiënteerd in rechthoekige richtingen om de XDeze sensoruitgangen worden omgezet in 16-bits digitale waarden met behulp van een interne delta-sigma A/D-converter.Een ingebouwde EEPROM slaat de configuratie van de magnetometer op voor een consistente werking. De gegevensuitgang is seriële full-duplex RS-232 of half-duplex RS-485 met 9600 of 19.200 gegevenssnelheden. Een RS-232 ontwikkeling kit versie is beschikbaar die een Windows compatibel demo programma bevat,interfacekabel, AC adapter, en draagtas.

▶ HOOFDSTELLING

• Hoge nauwkeurigheid Meer dan ± 1 gauss, < 0,5% Volle schaal

• Bereik van ±2 gauss, <70 μgauss Resolutie

• Digitale uitgangen op drie assen (X, Y, Z)

• 10 tot 154 monsters per seconde, selectief

• RS-232 of RS-485 seriële gegevensinterfaces

• PCB- of aluminium behuizing

• 6-15 volt gelijkstroom ongecontroleerde stroomvoorziening

PCB-dimensie en PINOUT

ORDERINFORMATIE ORDERNummer:

Producten CMR2300-D00-232: Alleen PCB (geen behuizing), RS-232 I/O

CMR2300-D00-485: Alleen PCB (geen behuizing), RS-485 I/O

CMR2300-D20-232:Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232 :Extended-Base Enclosure, RS-232 I/O

CMR2300-D21-485:Extended-Base Enclosure, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, vloeibaar basisgebouw, RS-232 I/O

CMR2300-D21-232-DEMO: Demo Kit, Extended-Base Enclosure, RS-232 I/
