De versnellingsmeter van de kwartsbuiging

Traagheidstrillingssensor Navigatieversnellingsmeter, flexibele versnellingsmeter voor INS

Merknaam:	Firepower
Modelnummer:	ZT
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Gewicht:

≤80g

Vooroordeel:

≤±3 mg

Schaal factor:

1,25 ± 0,15 mA/g

Natuurlijke frequentie:

≤800 Hz

bandbreedte:

800 ~ 2500

Niet-lineaire coëfficiënt van de tweede orde:

≤20 µg/g2

Verpakking Details:

spons/doos

Levering vermogen:

500/month

Markeren:

Traagheidstrillingssensor Navigatie Versnellingsmeter

Navigatie Flexibele Versnellingsmeter

INS Flexibele Versnellingsmeter

Productbeschrijving

Navigatieniveau Versnellingsmeter Traagheidstrillingssensor Flexibele versnellingsmeter voor INS

Prestatiekenmerken

Elektrische eigenschappen
Werkspanning	±(12~18)VDC
Isolatie weerstand	50MΩ, @ 50VDC
Energieverbruik	≤480mw@±15VDC
Huidige consumptie	≤16mA@±15VDC

Prestatie			Eenheid
	ZT-01	ZT-02
Bereik	≥±30	≥±30	g
Drempel (resolutie)	≤5×10-6g	≤5×10-6g	g
Vooroordeel	≤±3	≤±3	mg
Temperatuurcoëfficiënt (-40 ~ 70 ℃)	≤30	≤35	µg/℃
Maandelijkse samengestelde fout (55 ℃, 1σ)	≤30	≤30	ug
Schaal factor	1,25 ± 0,15	1,25 ± 0,15	mA/g
Temperatuurcoëfficiënt (-40 ~ 70 ℃)	≤40	≤50	p.p.m./℃
Maandelijkse samengestelde fout (55 ℃, 1σ)	≤50	≤60	ppm
Niet-lineaire coëfficiënt van de tweede orde	≤20	≤20	µg /g2
Hoek van verkeerde uitlijning	≤ 0,48 (100 boogseconden)	≤ 0,48 (100 boogseconden)	mrad
Natuurlijke frequentie	≤800	≤800	Hz
bandbreedte	800 ~ 2500	800 ~ 2500	Hz
Bedrijfstemperatuur	-45~+80	-45~+80	℃
Kwaliteit	≤80	≤80	Gram

Milieu omstandigheden
Willekeurige trilling (niet-aangedreven)	8 gram, (20~2000) Hz
Schok (zonder stroom)	150 g, 4,5 ms, halve sinus

Traagheidstrillingssensor Navigatieversnellingsmeter, flexibele versnellingsmeter voor INS 0

product Introductie

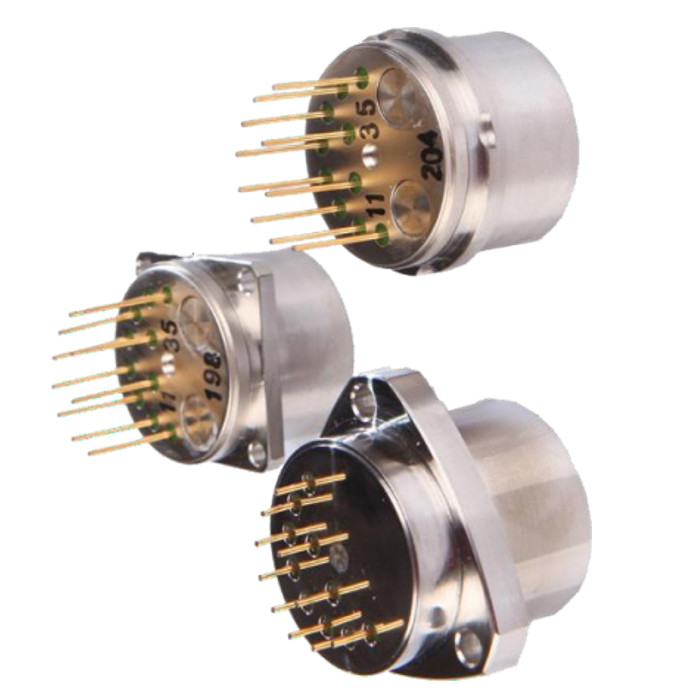

ZT-serie kwarts flexibele versnellingssensor is een versnellingsmeter met koppelfeedback met één as.Het detecteert het externe versnellingssignaal via de detectiemassa en demoduleert en versterkt het vervolgens via het servocircuit.Ten slotte is het uitgangsstroomsignaal evenredig met het versnellingssignaal.Producten worden veel gebruikt in zeer nauwkeurige navigatiesystemen voor de ruimtevaart.

Dimensie

Traagheidstrillingssensor Navigatieversnellingsmeter, flexibele versnellingsmeter voor INS 1

Installatie Vereisten

Het flensoppervlak van de sensor is het installatiereferentieoppervlak.

Preventieve maatregelen

De sensor is een slijtageonderdeel.Ga er voorzichtig mee om en laat het niet vallen of aanraken.De impact en trillingen mogen de technische vereisten van het product niet overschrijden.
De sensor moet tijdens het transport op betrouwbare wijze worden verpakt en er mag niet minder dan 20 mm bufferschuim omheen zitten en de sensor moet met schuim worden bevestigd.Als er meerdere sensoren zijn verpakt, zorg er dan voor dat ze niet met elkaar botsen.
Controleer voor het inschakelen de bedrading van elke pin, die niet verkeerd mag worden aangesloten.
Het product wordt opgeslagen in de originele verpakkingsdoos in een droge en geventileerde omgeving.Wees voorzichtig bij het verplaatsen.
Besteed aandacht aan elektrostatische bescherming.
